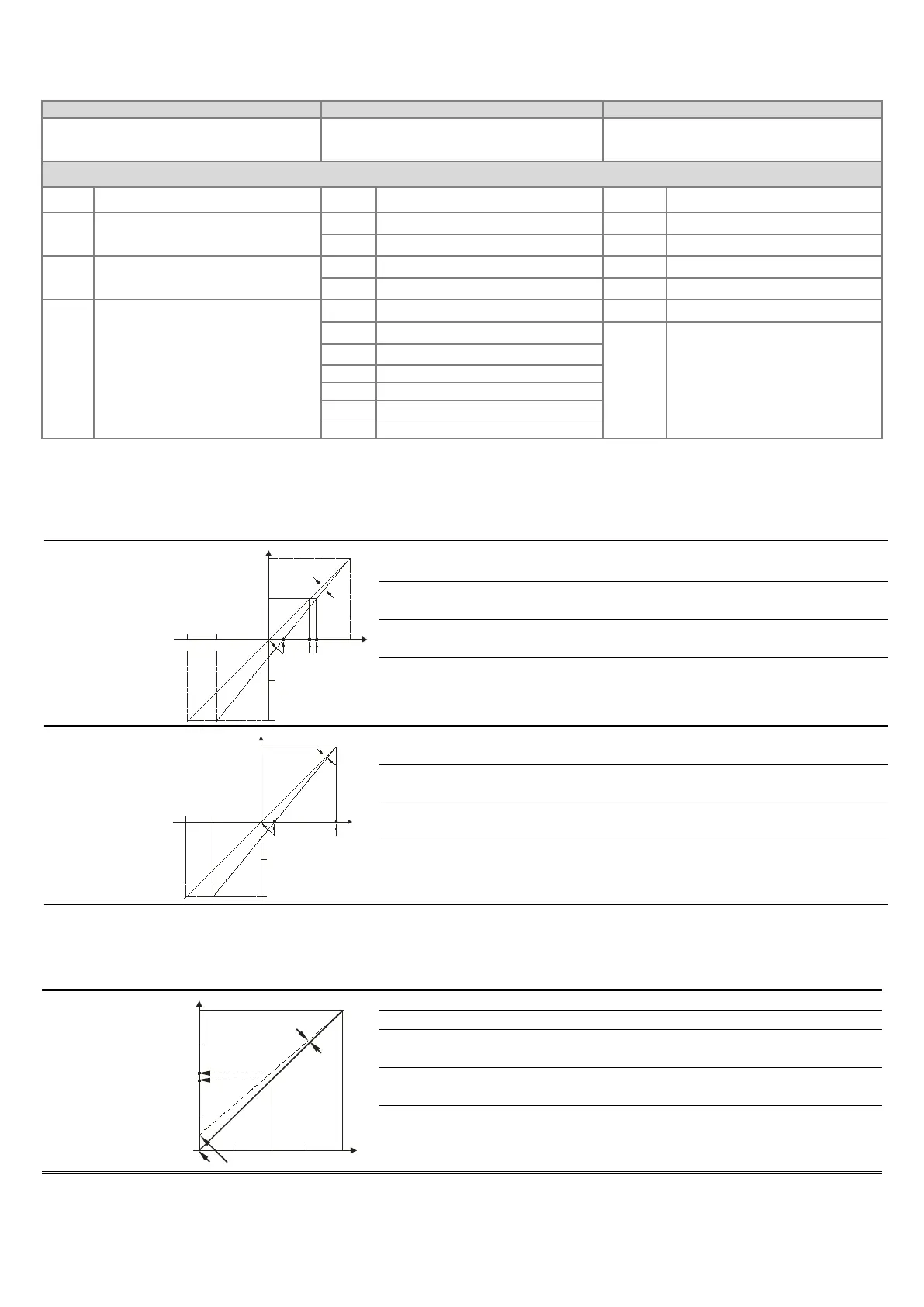

※ DVP6XA-S2 CR#32 通訊格式設定說明:韌體版本 V4.14(含)以下,不開放資料格式(b11~b8)選擇,ASCII 固定為 7, E, 1 格式(代
碼 H’00xx),RTU 固定為 8, E, 1 格式(代碼 H’C0xx/H’80xx)。韌體版本為 V4.15(含)以上,請參考下表設定,並且請注意原先設定
代碼 H’C0xx/H’80xx,被使用於新通訊格式時,模組將會自動改為 RTU, 8, E, 1。
及檢查碼高低位交換
資料格式 通訊速率
說明
H'0 ASCII H'0 7,E,1*
1
H'01 4800 bps
H'8
檢查碼高低位不交換
1
H'C
檢查碼高低位交換
1
H'5 8.O,1 H'20 115200 bps
ex:欲設定 RTU(檢查碼高低位交換)8,N,1,通訊速率為 57600 bps,則對 CR32 寫入 H’C310。
註 *1. 僅支援 ASCII 模式
類比∕數位特性曲線
CH1 ~ CH4 調整 A/D 轉換特性曲線說明
電壓輸入模式:
+2,000
+1,000
-1,000
10V
-2,000
-6V-10V
6V
5V
2V
0
模式
0
GAIN
OFFSET
模式
1
數位輸出
電壓輸入
LSB
LSB
GAIN=6V(1,200
LSB
),OFFSET=2V(400
LSB
).
GAIN:
當數位輸出值為 1,000 時的電壓輸入值,設定範圍
-800
LSB
~ +4,000
LSB
。
OFFSET:
當數位輸出值為 0 時的電壓輸入值,設定範圍 -1,000
LSB
GAIN-OFFSET
範圍須在 +200
LSB
~ +3,000
LSB
之間。
電流輸入模式:
+1,000
-1,000
-12mA-20mA
4mA
0
OFFSET
20mA
GAIN
模式3
數位輸出
電流輸入
模式2
GAIN=20mA(1,000
LSB
),OFFSET=4mA(200
LSB
).
GAIN=20mA(1,000
LSB
),OFFSET=0mA(0
LSB
).
GAIN:
當數位輸出值為+1000 時的電流輸入值,範圍設定
-800
LSB
~ +2,600
LSB
。
OFFSET:
當數位輸出值為 0 時的電流輸入值,範圍設定 -1,000
LSB
GAIN-OFFSET: 範圍須在 +200
LSB
~ +1,600
LSB
之間。
上列表示電壓輸入模式與電流輸入模式之 A/D 轉換特性曲線,使用者可依據實際應用需要來調整轉換特性曲線,調整時以改
變 OFFSET 值(CR#18 ~ CR#21)及 GAIN 值(CR#24 ~ CR#27)來進行。
CH5 ~ CH6 調整 D/A 轉換特性曲線說明
電壓輸出模式:
模式 0
模式 1
0
+2 000
,
+4,000
2V
5V
6V
10V
OFFSET
GAIN
電壓輸出
數位輸入
GAIN=5V(2,000
LSB
),OFFSET=0V(0
LSB
).
GAIN=6V(2,400
LSB
),OFFSET=2V(800
LSB
).
GAIN:
當數位輸入值為 K2,000 時的電壓輸出值,設定範圍
0
LSB
~ +4,000
LSB
。
OFFSET:
當數位輸入值為 K0 時的電壓輸出值,設定範圍
-2,000
LSB
~ +2,000
LSB
。
GAIN-OFFSET:
範圍須在 +400
LSB
~ +6,000
LSB
之間
