Delta DVP06XA-S2 User Manual

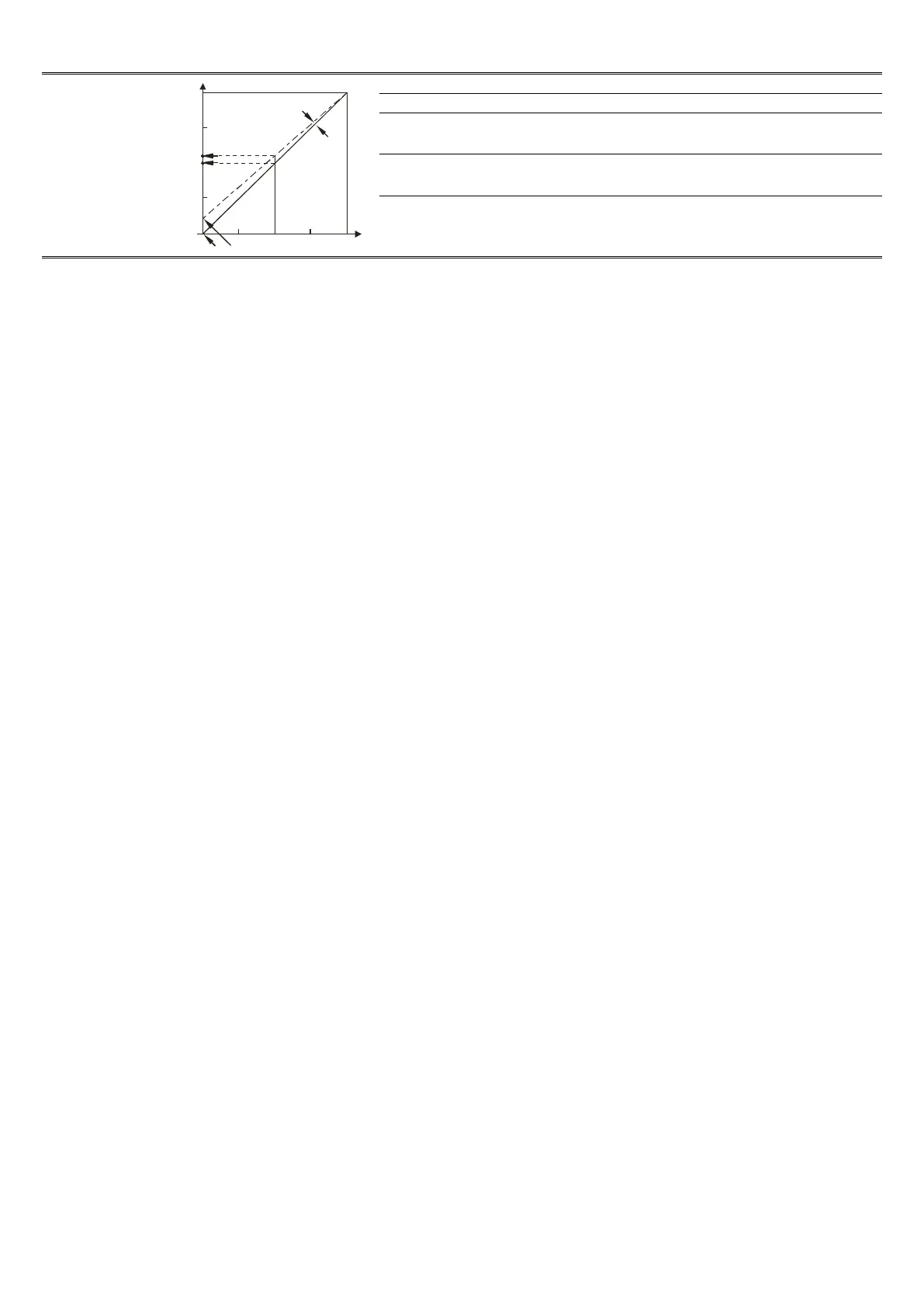

電流輸出模式：
模式3
模式2
0
+2,000 +4,000
20mA
OFFSET
GAIN
12mA
10mA
4mA
電流輸出
數位輸入
CR#1 之模式 2：
GAIN=12mA（2,400
LSB
），OFFSET=4mA（800
LSB
）.
CR#1 之模式 3：
GAIN=10mA（2,000
LSB
），OFFSET=0mA（0
LSB
）.
GAIN：
當數位輸入值為 K2000 時的電流輸出值，設定範圍 0
LSB
~ +4,000
LSB
。
OFFSET：
當數位輸入值為 K0 時的電流輸出值，設定範圍
-2,000
LSB
~ +2,000
LSB
。
GAIN-OFFSET： 範圍須在 +400
LSB
~ +6,000
LSB
之間
上列表示電壓輸出模式與電流輸出模式之 D/A 轉換特性曲線，使用者可依據實際應用需要來調整轉換特性曲線，調整時以改
變 OFFSET 值（CR#14 ~ CR#15）及 GAIN 值（CR#18 ~ CR#19）來進行。
