Delta DVP10MC11T

- 16 -

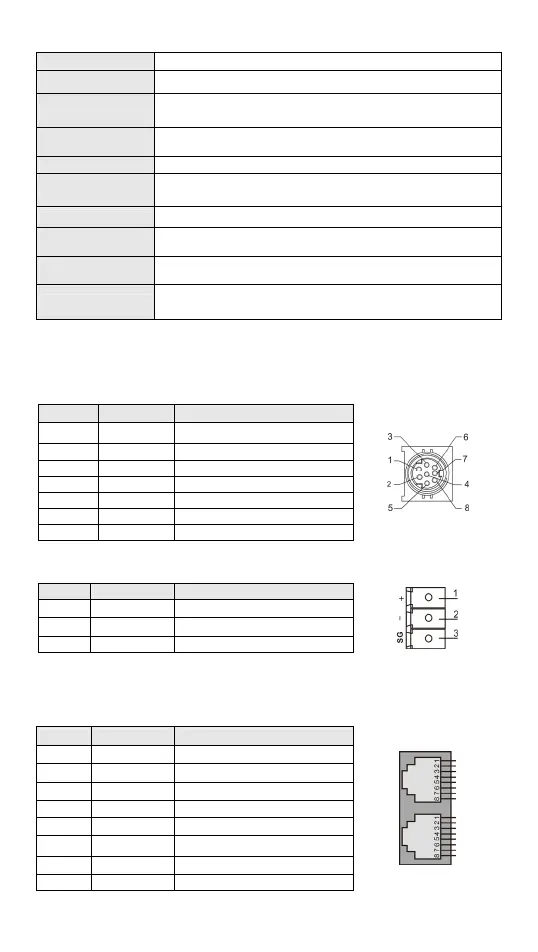

 I/O Özellikler
I/O kanallar 8 giriş kanalı, 4 çıkış kanalı
I/O kanal tipleri 8 yüksek-hızlı dijital giriş kanalı, 4 yüksek-hızlı dijital çıkış kanalı
I/O terminalleri
Giriş terminalleri: I0, I1, I2, I3, I4, I5, I6, I7
Çıkış terminalleri: Q0, Q1, Q2, Q3
Giriş noktaları için
ortak terminal
S/S bağlantı terminali (Besleme negatif veya pozitif uç bağlantısı için)
Giriş tipleri Sink veya Source
I/O gecikme zamanı
Giriş: 2.5 µs (OFFON), 5 µs (ONOFF)
Çıkış: 2 µs (OFFON), 3 µs (ONOFF)
Giriş sinyal akımı 24 VDC, 5 mA
Maksimum I/O kablo
uzunluğu
Ekranlı: 500m; Ekransız: 300m
Çıkış noktaları için
güç kaynağı
24 VDC (-15 - +20%)
#1
Maksimum yük
Rezistif yük: 0.5 A/1 nokta (2A/ZP); Kondüktif yük: 13 W (30 VDC)
Işık lamba yükü: 2.5 W (30 VDC)
#1: UP ve ZP harici yardımcı 24 VDC besleme (-15 to 20%) kullanmalıdır.
 COM Portlar
 COM1 (RS-232)
DVP10MC11T bir RS-232 port sunar. PIN açıklamaları için aşağıdaki tabloya bakınız.
PIN Sinyal Açıklama
1, 2 +5V 5V besleme (pozitif kutup)
3 GND Toprak
4 Rx Receiving data (RD)
5 Tx Sending data (SD)
6 GND Toprak
7 NC Rezerve
8 GND Toprak
 COM2 (RS-485)
DVP10MC11T bir RS-485 port sunar. PIN açıklamaları için aşağıdaki tabloya bakınız.
PIN Sinyal Açıklama
1 + Sinyal+
2 _ Sinyal-
3 SG --
 CANopen Bus Port
DVP10MC11T motion control için iki RJ45 konnektör sunar. Network oluşturulacağı
zaman, CAN bus için Delta TAP-CB03 veya TAP-CB04 standart CAN kabloları kullanılır.
Hattın her iki ucuna sonlandırma direnci gereklidir. Ör: Delta TAP-TR01.
PIN Sinyal Açıklama
1 CAN_H Sinyal+
2 CAN_L Sinyal-
3 CAN_GND 0 VDC
4 RESE_1 Rezerve
5 RESE_2 Rezerve
6 CAN_SHLD Kablo ekranı
7 CAN_GND 0 VDC
8 RESE_3 Rezerve
