*2: 请参考英文版[Figure 1]
*3: 请参考英文版[Figure 2]
 安装及配线
 数字 I/O 扩展机的端子配置图
请参考英文版之端子配置图。
 系统组合
步骤
1
利用螺丝起子将扩展侧盖打开，会出现扩展机连接口。
(
请参考英文版
[Figure 3])
步骤
2
再利用螺丝起子将扩展机固定扣往上拨。
(
请参考英文版
[Figure 4])
步骤
3
调整好主机和扩展机的定位孔，并且将主机的扩展机连接口与扩充机接合，此时主机与扩展机之间紧密结合。
(
请参
考英文版
[Figure 5])
步骤
4
将扩展机固定扣往下扣住，完成与主机之系统组合。
(
请参考英文版
[Figure 6])
 盘内安装及配线

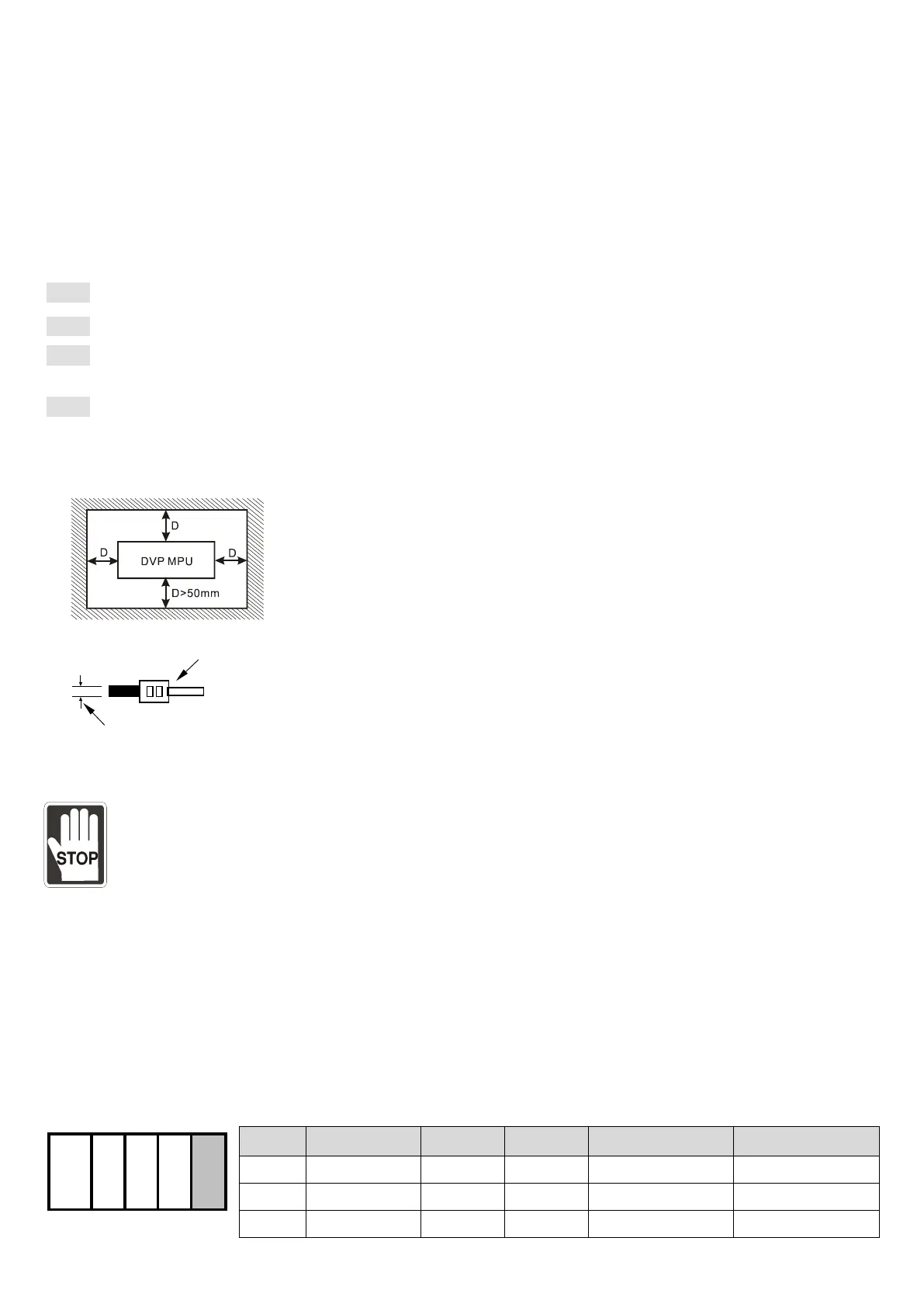

DVP 系列 PLC 在安装时，请装配于封闭式的控制箱内，其周围应保持一定的空间（如下图所示），以确保 PLC 正常散热。
 DIN
铝轨的安装方法
适合
35mm
的
DIN
铝轨，主机欲挂于铝轨时，先将主机（或扩展机）下方的固定塑胶片
压入，再将主机（或扩展机）由上方挂上再往下压即可。欲取下主机时，主机背面下的
固定塑胶片，以一字形起子插入凹槽，向上撑开即可，该固定机构塑胶片为保持型，因
此该固定片撑开后便不会弹回去，当所有的固定片撑开后，再将主机往上外方取出。
22-16AWG
< 1.5mm

配线
1.
输出／入配线端请使用
22-16AWG (1.5mm)
单蕊祼线或多蕊线，端子规格如左所示。
PLC
端子螺丝扭力为
1.95 kg-cm (1.7 in-lbs)
。只能使用
60/75°C
的铜导线。
2.
输入点信号线与输出点等动力线请勿置于同一线槽内或使用同一多芯的电缆线。
 注意事项
请勿将
PLC
装置于

落尘大、油烟、金属性粉尘及腐蚀性或可燃性气体的环境

高温、结露的环境

有直接振动及冲击的场所
 施工注意
1. 锁螺丝及配线时请避免微小的金属导体掉入 PLC 内部。
2. PLC
与其它的控制元件应保持 50mm 以上的间隔，并应远离高压线及动力设备。
 输出入点序号排列
无论使用任何点数的主机连接扩展机，所连接的第一台扩展机，输入点编号由 X20 依序排列，输出点编号亦由 Y20 开始依
序排列，主机连接数字扩展机最多可连接 14 台，若使用者所连接的系统如下：
系统组合范例
：
MPU
EXT1
EXT2
EXT3
EXT4
PLC
机种
输入点数
输出点数
输入点编号
输出点编号
MPU SS/SA/SX/SC 8 4/6 X0~X7, X10, X11 Y0~Y5, X10, X11
EXT1 16SP11T 8 8 X20~X27 Y20~Y27
EXT2 08SM11N 8 0 X30~X37 -
