EXT3 06SN11R 0 6 - Y30~Y35
EXT4 08SP11R 4 4 X40~X43 Y40~Y43
第 3 台扩展机 06SN11R 会被视为 8 点输出，序号较高的 2 个输出点则没有对应实际的输出点。
第 4 台扩展机 08SP11R 会被视为 8 点输入／8 点输出，序号较高的 4 个输入点及 4 个输出点则没有对应实际的输入／输出
点，因此建议置于串联末端，输入／出点编号才会连续。
 输入端配线及规格
输入点的入力信号共有两种：为直流电源 DC 输入及交流电源 AC 输入。
DC
型式共有两种接法，SINK(请参考英文版[Figure 7])及 SOURCE(请参考英文版[Figure 8])。

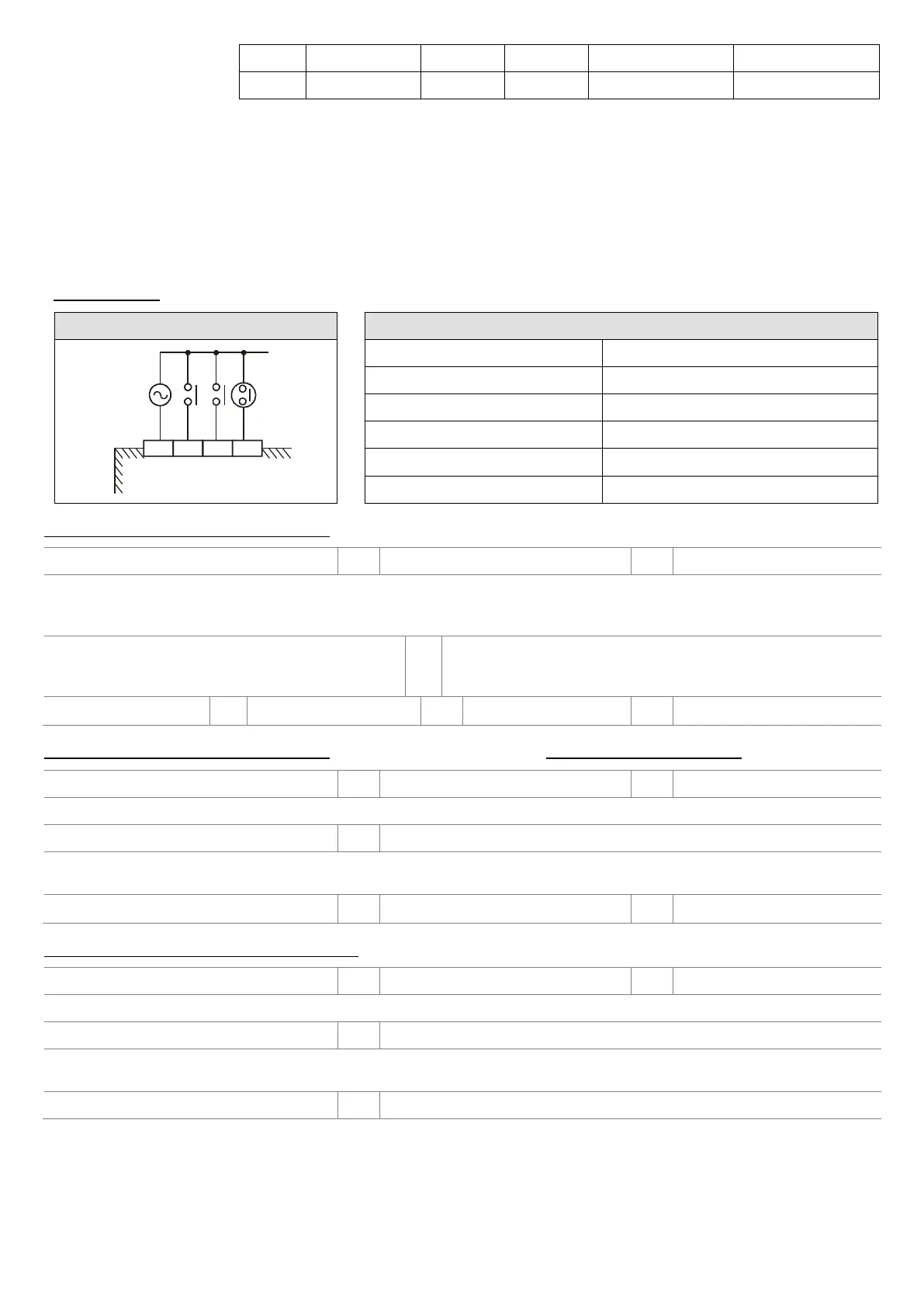

AC 型式配线
配线回路 110VAC
输入规格
85~132VAC
50/60Hz
COM
X0
X1
X2
DVP08SM10N
近接开关
输入电压
85 ~ 132VAC, 50 ~ 60Hz
输入阻抗
19Kohm/50Hz, 16Kohm/60Hz
输入电流
9.2mA, 110VAC/60Hz
On/Off
电压位准
79V 3.8mA/30V 2.5mA
反应时间
15ms
电路隔离
/
操作指示
光耦合器
/ LED On
实用的继电器输出回路配线 (Sink) (详细配线图请参考英文版 [Figure 9])

空端子请勿配线

保险丝

紧急停止：使用外部开关

反向电流保护二极管：在
PLC
的输出继电器并没有内部保护电路，因此若使用在直流电感性负载时，请并联接上一个反向电流
保护二极管，可增加接点寿命。反向电流保护二极管须符合下列规格：必须能承受最大
5 ~ 10
倍的负载电压及正向电流须大于
负载电流。

互斥输出：利用外部电路形成互锁，配合
PLC
内
部程序，确保任何异常突发状况发生时，均有安全
的保护措施。

突波吸收器：在
PLC
的输出继电器并没有内部保护电路，因此若使用
在交流电感性负载时，请并联接上一个突波吸收器
(0.1uF +
“100ohm to 120ohm”)
可减少交流负载上的噪声，可增加接点寿命。

电感性负载

白炽灯（电阻性负载）

直流电源供给
○
10
交流电源供给
实用的晶体管输出回路配线 (Sink) (详细配线图请参考英文版[Figure 10]及[Figure 11])

空端子请勿配线

紧急停止

保险丝

互斥输出：利用外部电路形成互锁，配合
PLC
内部程序，确保任何异常突发状况发生时，均有安全的保护措施。

直流电源供应

白炽灯（电阻性负载）

反向电流保护二极管：在
PLC
内部使用齐纳二极管
(39V)
来保护晶体管输出，若驱动电感性负载时，建议并联接上一个反向电
流保护二极管。

电感性负载

电阻性负载
○
10
Y1,Y3
可参考其它配线方式
实用的晶体管输出回路配线 (Source) (详细配线图请参考英文版 [Figure 12])

Y6,Y7
可参考其它配线方式

紧急停止

保险丝

互斥输出：利用外部电路形成互锁，配合
PLC
内部程序，确保任何异常突发状况发生时，均有安全的保护措施。

直流电源供应

白炽灯（电阻性负载）

反向电流保护二极管：在
PLC
内部使用齐纳二极管
(39V)
来保护晶体管输出，若驱动电感性负载时，建议并联接上一个反向电
流保护二极管。

电感性负载

电阻性负载
