18 19
IMPORTANT: Double check the measurement before
cutting.
Using a miter box, cut the bottom dam strip (B1) with a
fine-toothed (32 TPI) hack saw.
If needed, use a metal file to smooth rough edges. Clean
up metal shavings.
IMPORTANT: DO NOT stand on or use a vice to hold
dam strip while cutting. Doing so may damage product.
IMPORTANTE: Vuelva a comprobar la medida antes de
cortar.
Usando una caja de ingletes, corte la barrera (B1) con
una sierra de dientes finos (32 TPI).
De ser necesario, utilice una lima para
metales para
limar los bordes rugosos. Retire cualquier viruta
metálica.
IMPORTANTE: NO utilice su peso ni un tornillo de
banco para sujetar la barrera mientras la corta.
Esto
podría dañar el producto.
Using measurement “C” from previous step, subtract 7/8" to
calculate measurement “D”.
Measurement “C”
- 7/8"
= ________
measurement “D”
U
sing a marking tool, mark distance “D” on the dam
strip (B1).
For any questions regarding this step please contact the
Delta Shower Doors Customer Care Team at
1-800-964-4850.
Utilizando la medida “C” del paso anterior, sustraiga 3/8"
para calcular la medida “D”.
Medida “C”
- 7/8"
= ________
medida “D”
Si tiene alguna pregunta sobre este paso, póngase en
contacto con el equipo de atención al cliente de Delta
Shower Doors Customer Care Team al 1-800-964-4850.

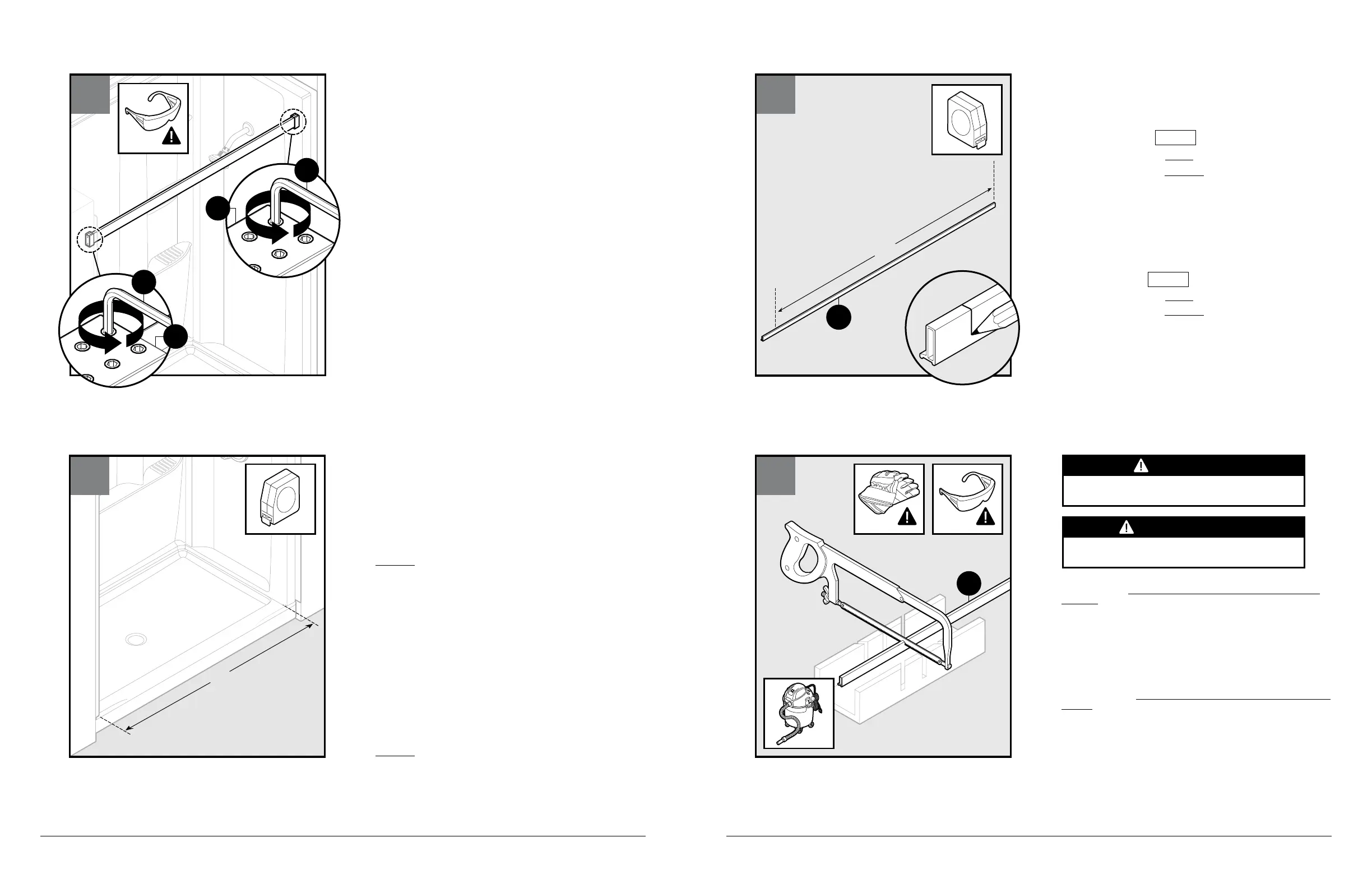

Dam Strip Installation
Using a measuring tape, measure distance between the
side walls at sill location as shown in Figure 16.
This will be measurement “C”.
________
measurement “C”
For any questions regarding this step please contact
the Delta Shower Doors Customer Care Team at
1-800-964-4850.
Instalación de la barrera de contención de
agua
Utilizando una cinta medidora, mida la distancia entre
las paredes laterales en el bordillo, como se muestra en
la figura 16.
Esta será la medida “C”.
________
Medida “C”
Si tiene alguna pregunta sobre este paso, póngase en
contacto con el equipo de atención al cliente de Delta
Shower Doors Customer Care Team al 1-800-964-4850.
Secure collars (T2) by hand tightening hex head
screws (Q2, R2) using supplied 2.5 mm hex wrench (T1).
Fije los collarines (T2) apretando los tornillos hexagonales
(Q2, R2) con la llave hexagonal de 2.5 mm (T1) incluida.
18
B1
Dam Strip
Barrera
17
“D”
B1
C
16
15
T2
T2
T1
T1
CAUTION
PRECAUCIÓN
CAUTION
PRECAUCIÓN
CAUTION
To avoid risk of injury or product damage, make sure that
you drill into studs.
PRECAUCIÓN
Para evitar el riesgo de lesiones o daños al producto,
asegúrese de perforar en los montantes.
CAUTION
Wear safety glasses and cut resistant gloves with non-slip
grip when drilling or cutting to avoid risk of injury.
PRECAUCIÓN
Use gafas protectoras y guantes anticorte y antideslizantes
al taladrar o cortar para evitar el riesgo de lesiones.
Use cut-resistant gloves with appropriate grip to avoid
risk of injury from sharp edges or corners.
Use guantes resistentes a los cortes con el agarre
apropiado para evitar el riesgo de lesiones por los bordes
y esquinas afiladas.
To avoid risk of injury or product damage, DO NOT remove
corner protectors on the glass panel(s) until the panels are
installed.
