G.
Enlevez l’écrou du pivot (1). Installez la
tige horizontale (2) et la bonde (3) de
manière que la bonde soit amovible (4)
ou non amovible (5). Serrez l’écrou (1)
du pivot à la main.
H.
Fixez la tige horizontale (1) au feuillard
(2) à l’aide de l’agrafe (3). Installez la
tige de manoeuvre (4) et serrez la vis
(5). Fixez l’ensemble au renvoi (6).
70649 Rev. E
6
3

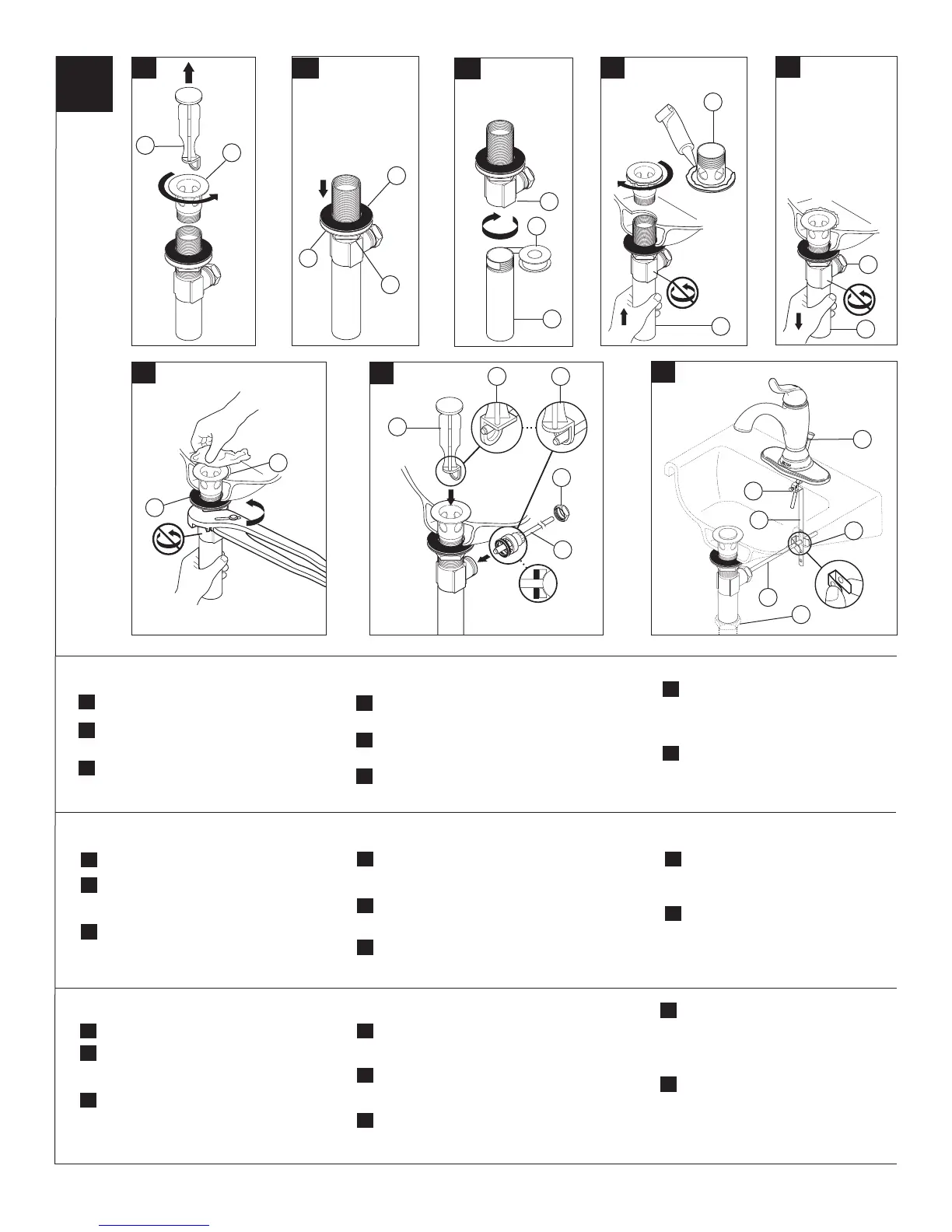

A.
Remove stopper (1) and flange (2).
B.
Screw nut (1) all the way down. Push
washer (2) and gasket (3) down.
C.
Remove tailpiece (1) from body (2), add
plumber tape (3), replace tailpiece.
D.
Apply silicone to underside of flange (1). Insert
body (2) into sink. Screw flange (1) into body (2).
E.
Pivot (1) must face faucet. Pull assembly (2)
down firmly and hold in place. DO NOT TWIST.
F.
Tighten nut/washer/gasket (1), clean off excess
silicone (2). DO NOT TWIST.
A.
B.
G.
Remove pivot nut (1). Install horizontal
rod (2) and stopper (3) as removable
(4) or non-removable (5). Hand tighten
pivot nut (1).
H.
Attach horizontal rod (1) to strap (2)
using clip (3). Install lift rod (4), tighten
screw (5). Connect assembly to drain
(6).
A.
Quite el tapón (1) y el reborde (2).
B.
Atornille la tuerca (1) completamente
hasta abajo. Empuje la arandela/roldana
(2) y el empaque (3) hacia abajo.
C.
Quite el tubo de cola (1) del cuerpo (2),
aplique cinta plomero (3), coloque otra
vez el tubo de cola.
D.
Aplique silicón a la parte interior del reborde
(1). Inserte el cuerpo (2) en el lavamanos.
Atornille el reborde (1) en el cuerpo (2).
E.
El pivote (1) debe de estar de frente a la llave.
Hale el ensamble (2) hacia abajo firmemente
y sujételo en sitio. NO LO GIRE.
F.
Apriete la tuerca/arandela/empaque (1), limpie
el exceso de silicón (2). NO LO GIRE.
G.
Quite la tuerca del pivote (1). Instale
la barra horizontal (2) y el tapón (3)
como desmontable (4) o fijo (5).
Apriete a mano la tuerca del pivote (1).
H.
Una la barra horizontal (1) a la barra
chata (2) utilizando el gancho (3).
Instale la barra de alzar (4), apriete el
tornillo (5). Conecte el ensamble al
desagüe (6).
A.
Enlevez la bonde (1) et la collerette (2).
B.
Serrez l’écrou (1) pour le faire descen
complètement. Poussez la ronde
lle (2)
et le joint (3) vers le bas.
C.
Enlevez le raccord droit de vidange (1)
du corps (2), appliquez du ruban de
plomberie (3), puis remettez le raccord
droit en place.
D.
Appliquez du composé à la silicone sous la col-
lerette (1). Introduisez le corps (2) dans lav-abo,
puis vissez la collerette (1) dans le corps (2).
E.
Le pivot (1) doit faire face au robinet. Tirez
l’ensemble (2) vers le bas fermement et maintenez-
le en place. PRENEZ GARDE DE LE TORDRE.
F.
Serrez l’écrou contre la rondelle et le joint (1),
puis enlevez le surplus de composé à la silicone
(2). PRENEZ GARDE DE TORDRE LE PIVOT.
1
2
1
2
3
C.
F.
1
2
1
2
3
1
2
6
G.
1
3
4
5
2
E.
1
2
D.
Desagüe Automático de Metal
Renvoi Mécanique en Métal
3
4
H.
5
1
2
Metal Pop-Up
