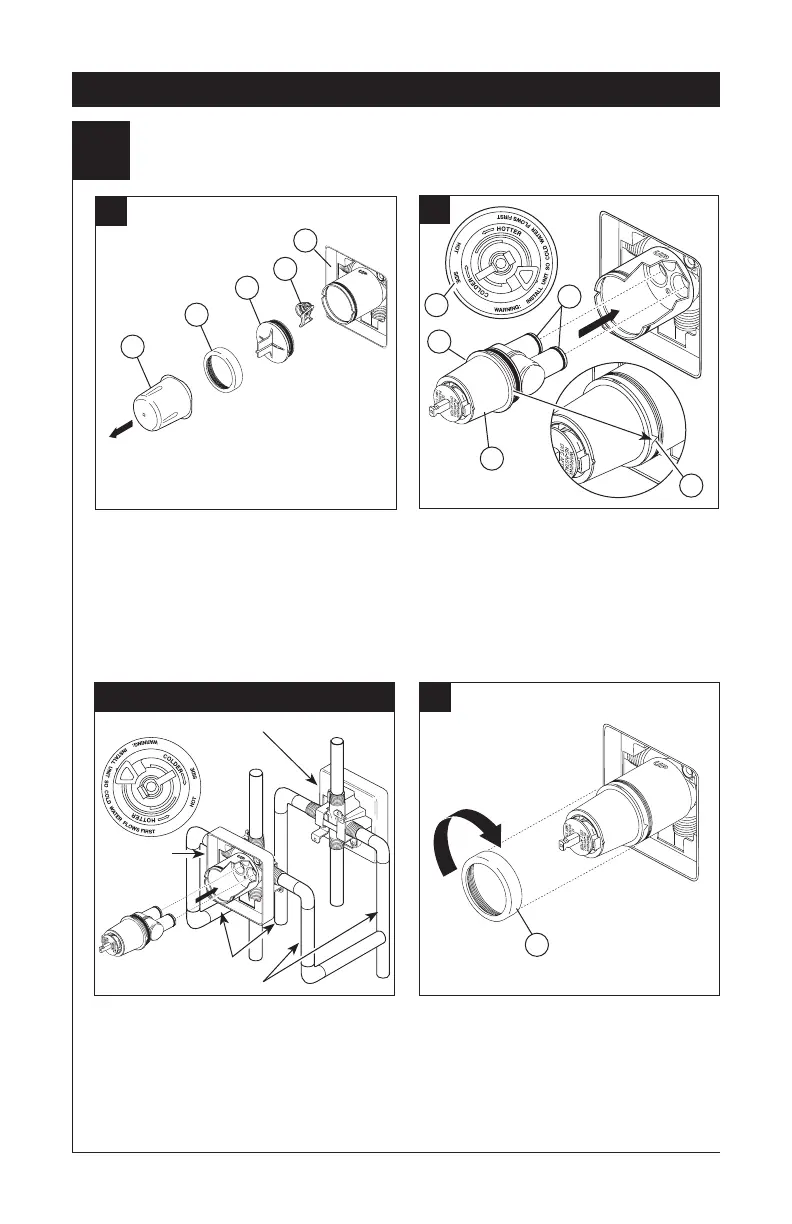

Instalación de las Series 13 / 14
1
Instalación del Cartucho
A.
C.
Cierre los suministros de agua. Quite la
cubierta (1), la tuerca tapa (2) y la tapa de
prueba (3). Si no es para instalar en pared
delgada, puede quitar el protector (4) de
yeso completo. Si la pantalla (5) está en lugar,
quite antes de instalar el cartucho.
En las instalaciones dorso con dorso o al
reverso (caliente en la derecha y fría en la
izquierda) introduzca el cartucho con la in-
scripción “hot side” a la derecha. Si usted no
está instalando al reverso o dorso con dorso
omita este paso y continúe con el paso 1C.
Deslice la tuerca tapa (1) sobre el cartucho
y enrosque en el cuerpo de la válvula.
Apriete a mano bien. .
B.
Gire el cartucho (1) de manera que las palabras
‘hot side’ (lado caliente) (2) aparezcan a la izqui-
erda. Introduzca el cartucho en la válvula como se
muestra. Asegúrese que los tubos del cartucho y
los aros-O (3) estén apropiadamente sentados en
los agujeros en la base del cuerpo de la válvula.
Asegúrese que la parte dentada en el cuerpo de
la pieza encaje completamente en las muescas
de éste (4).
Instalación de Espalda a Espalda
Instalación Normal (No serequerá cambios)
Instalación
Invertido
Fría
Caliente
1
2
3
1
4
4
2
3
1
3
5
4
