Delta MultiChoice 13/14 Series Installation Instructions

Instalación de la Serie 17
3
Instalación Final
9
C.
A.

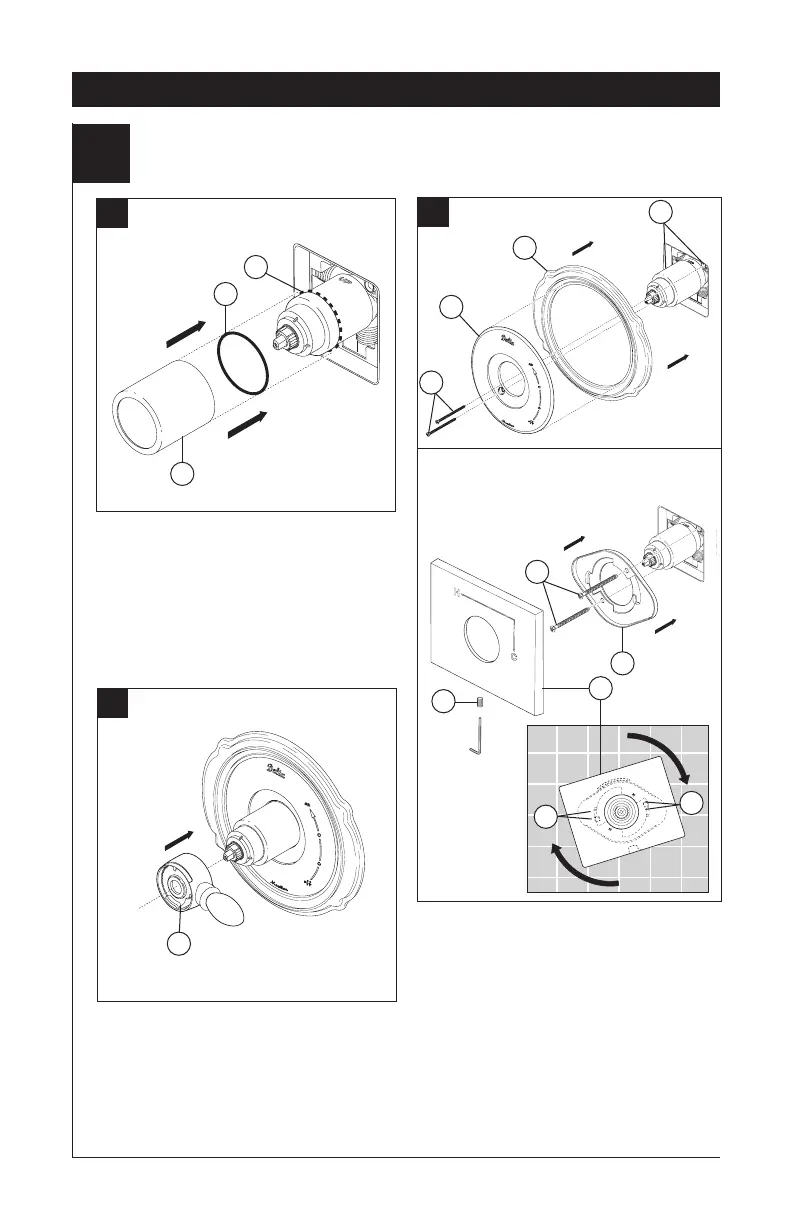

Deslice el aro O (1) sobre el cartucho y la
tuerca tapa (2). El aro O, el cual funciona
como un separador para estabilizar la
manga, debe quedar apoyado en la
tuerca tapa. Deslice la manga (3) sobre el
cartucho, el cuerpo de la pieza y el aro O.
Instale la manija de control del volumen
(1) con la palanca hacia la derecha, luego
gírela a la posición abierta. NO FIJE CON
TORNILLO.
3
1
B.
Fije la roseta con orificio (1) y la placa de
atrás (2) (si su modelo tiene una) al sopo-
rte (3) usando los 2 tornillos suministrados
(4). No apriete demasiado los tornillos de
la roseta.
Para los modelos T17053, T17253 y
T17453: Instale el soporte (5) sobre el
cuerpo del cartucho usando los 2 tornillos
incluidos (6). Instale la chapa de base (7)
colocándola sobre el soporte como se
muestra y girándola para que encaje en
las muescas (8). Fije la chapa de base al
soporte usando el tornillo de ajuste (9).
1
2
3
4
La instalación de la roseta para los
modelos T17053, T17253 y T17453.
5
6
7
8
8
9
1
2
