68881 Rev. M
Installation
4

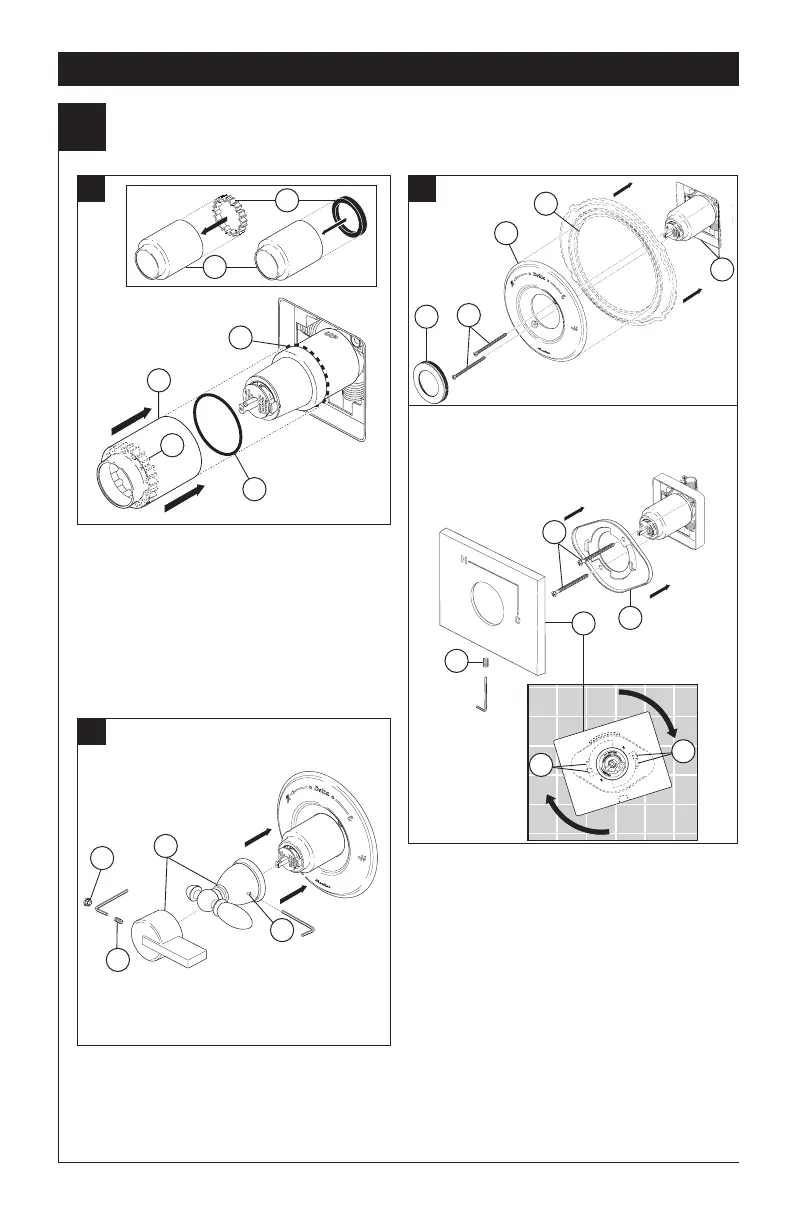

Installation des pièces de nition
A.
B.
Installation de la rosace pour les
modèles T14053, T14253, T17T453,
T14067, T14267 et T14467.
Montez la manette (2) sur la tige et
bloquez-la en place en serrant la vis de cal-
age (1) avec une clé Allen.Bouton Insérer
le bouchon (3) (si votre modèle a un) dans
le trou de la vis de réglage.
Fixez la rosace (1) et la plaque arrière (2) (si le
modèle que vous installez encomporte une) sur
le support (3) à l’aide des 2 vis fournies (4).
Prenez garde de serrerles vis de la rosace
excessivement.
Si vous installez Cassidy
Modèles T14097, T14297 et T14497:
Enlez le couvercle (5) sur l'écusson (1).
Pour les modèles T14053, T14253, T14453,
T14097, T14297 et T14497:
Montez la xation (5) sur le corps de la cartouche
à l’aide des 2 vis fournies (6). Installez la plaque
de nition (7) en la plaçant sur la xation comme
le montre la gure et tournez-la pour bloquer les
pattes (8). Fixez la plaque de nition à la xation
à l’aide de la vis de calage (9).
C.
8
Faites glisser le joint torique (1) sur la
cartouche et l’écrou à portée sphérique
(2). Le joint sert de pièce d’espacement
et il stabilise le manchon; il doit se trouver
derrière l’écrou à portée sphérique.
Si le modèle que vous installez nécessite
une pièce d’espacement (3), introduisezla
dans le manchon (4) et poussez-la vers
l’avant. Faites glisser le manchon sur la
cartouche, le corps et le joint torique.
3
4
2
4
1
3
4
5
1
2
3
6
7
1
2
1
3
5
9
8
8
