Delta MultiChoice 14 Series Installation Instructions & Owner's Manual

CIERRE LOS SUMINISTROS DE AGUA.

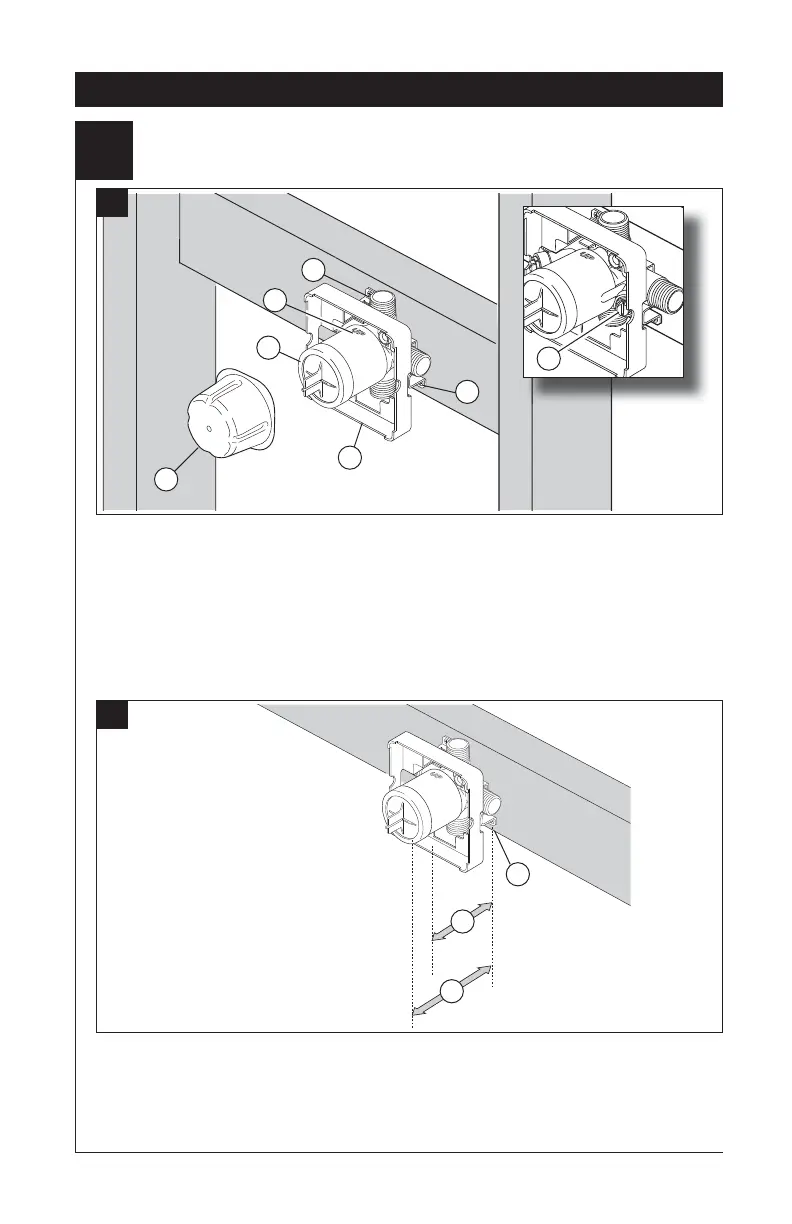

Considere el tipo y el grosor de su pared
terminada antes de colocar su placa trasera
de acoplamiento de las tuberías. Instale la
pieza (1) de manera que la superficie de la
pared terminada quede al ras con el frente
del protector de yeso (2) ± 3/8". Nota: Para
con los modelos de las paradas (3), el
protector del yeso debe ser el rubor
Instalación de la plomería MultiChoice
®
1
A.
B.
La distancia (1) del empalme de tuberías
(2) al frente del protector de yeso es 2.8"
(71 mm). La distancia (3) del empalme de
tuberías (2) al frente de la tuerca tapa o
capuchón es 3.9" (99 mm).
rasante o secundario el 3/8”a la pared
acabada. Instale la pieza usando los dos
agujeros de instalación del acoplamiento
(4) en el soporte. Nota: Quite la cubierta
(5) para tener acceso a los agujeros
de instalación. Cuando esté haciendo la
instalación, asegúrese que la palabra
“UP” (6) quede arriba de la válvula.
Si usted está trabajando en una pared
delgada, asegúrese de tener un protector
de yeso detrás de la pared, si no la pared
siempre deberá estar al ras con el frente
del protector de yeso.
1
2
6
5
4
4
1
3
2
3
3

Delta MultiChoice 14 Series Specifications

General

Type	Shower Faucet
Valve Type	MultiChoice Universal Valve
Brand	Delta
Series	14 Series
Handle Style	Lever
Number of Handles	1
Spray Patterns	Full Body Spray
Handle Type	Single Handle
WaterSense Certified	Yes
ADA Compliant	Yes
Warranty	Limited Lifetime Warranty
Finish	Chrome
Flow Rate	1.75 GPM
Installation	Wall Mount
Compatibility	Compatible with Delta MultiChoice Universal Valve
