Instalación de las Series 13 / 14
4

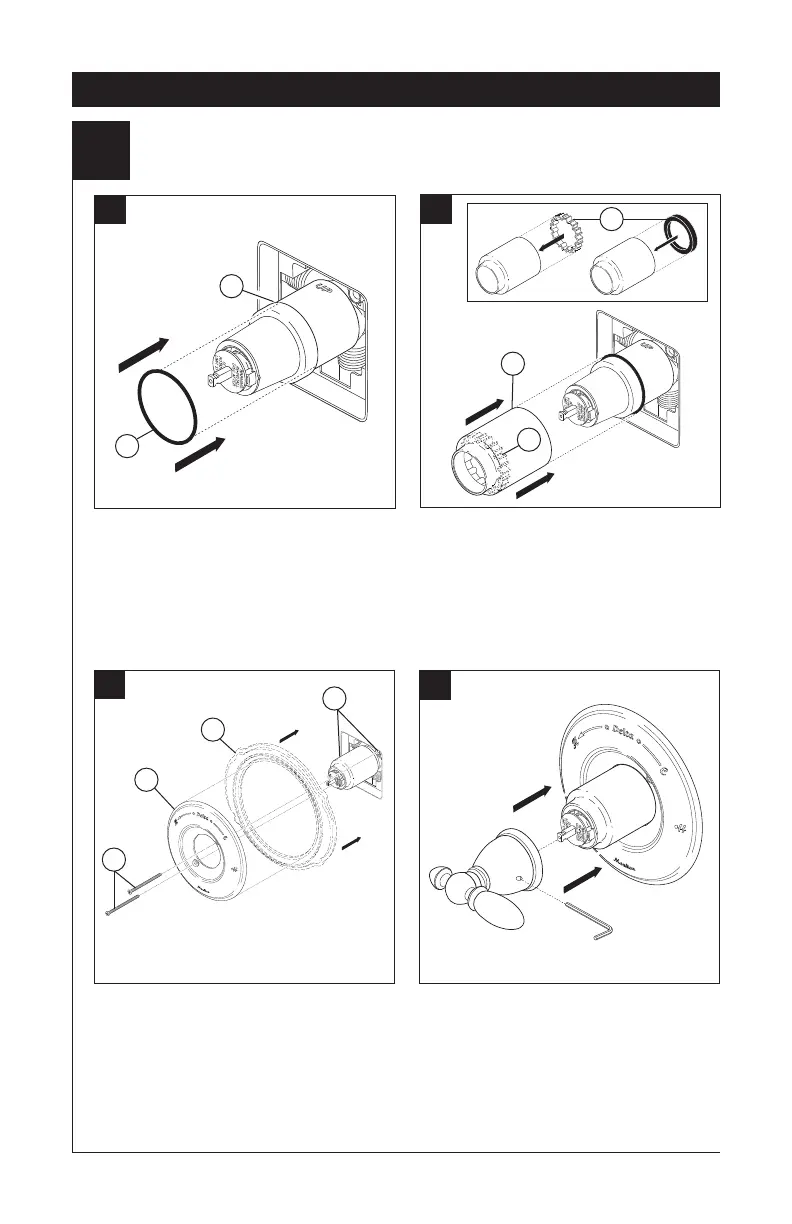

Instalación Final
C.
D.
A.
B.
Deslice el aro O (1) sobre el cartucho y la
tuerca tapa (2). El aro O, el cual funciona
como un separador para estabilizar la manga,
debe quedar apoyado en la tuerca tapa.
Si su modelo requiere un separador (1),
insértelo en la manga (2) y empújelo hacia el
frente. Deslice la manga sobre el cartucho,
el cuerpo de la pieza y el aro O.
Fije la roseta con orificio (1) y la placa de
atrás (2) (si su modelo tiene una) al soporte
(3) usando los 2 tornillos suministrados (4).
No apriete demasiado los tornillos de la
roseta.
Instale la manija en la espiga, usando una
llave Allen para fijar el tornillo de ajuste.
1
2
1
2
1
1
2
3
4
9
