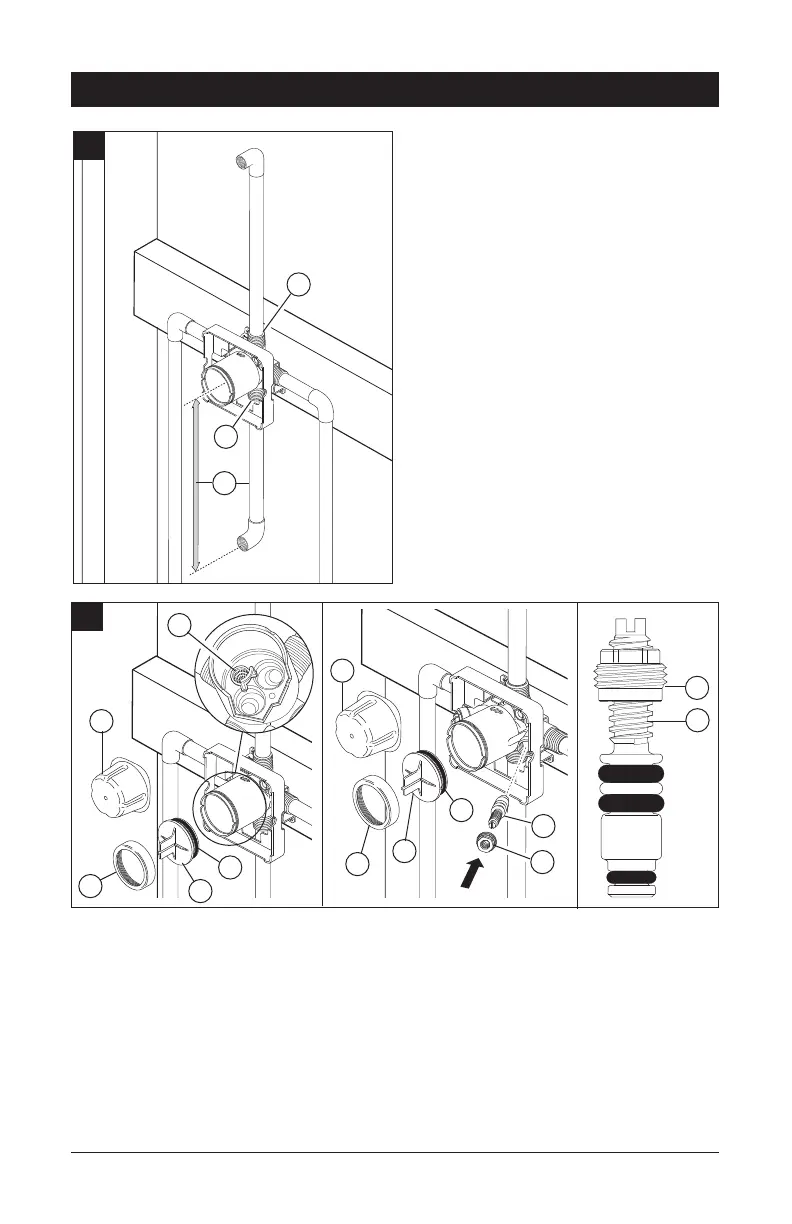

À l’aide des raccords appropriés, raccordez
l’orifice supérieur (1) au tuyau de la douche
et l’orifice inférieur (2) au tuyau du bec de
baignoire. Le corps de robinet doit être relié au
bec de baignoire par un tuyau de cuivre d’au
moins 1/2 po (13 mm) ou un tuyau de fer d’au
moins 1/2 po (13 mm). Ce tuyau (3) doit être
droit et il doit avoir une longueur d’au moins 8
po (203 mm) et d’au plus 18 po (457 mm); il
doit être relié au tuyau du bec de baignoire par
un seul coude à 90 degrés en cuivre ou en fer.
N’utilisez pas de tube PEX pour raccorder
le bec.
Avant d’effectuer l’essai, enlevez le couvercle (1), le
chapeau (2) et le capuchon (3). Assurez-vous que
le joint torique (4) et le tamis (5) sont bien installés.
Reposez le capuchon et le chapeau si vous les avez
enlevés et serrez-les solidement. Obturez les deux
sorties à l’aide des bouchons appropriés. Vérifiez
l’étanchéité. Après avoir réalisé l’essai, enlevez le
bouchon de la sortie de la douche et/ou le bouchon
de la sortie du bec de baignoire et rincez l’installation.
Une fois l’installation rincée, enlevez le tamis (5)
et reposez le capuchon, le chapeau ainsi que le
couvercle. Installez les valves coupées
(6 et 7) dans avec des arrêts version et ensemble
sur grand ouvert. Note : Installez les arrêts dans
avec la version de valves coupées comme
suit : Filetez l’écrou (6) sur la tige (7) comme
montré. Alors serrez l’ensemble de tige et
d’écrou dans le corps (8) et serrez en utilisant
un 3/8 po, 6 points, douille bonne profonde.
Avec un tournevis principal plat, ajustez la
tige dans le sens des aiguilles d’une montre
sur la fin et s’ouvrir dans le sens contraire des
aiguilles d’une montre.
E.
F.
Installation de la plomberie brute MultiChoice
®
1
2
3
ESSAI SOUS PRESSION ET RINÇAGE DE L’INSTALLATION
1
2
1
2
4
4
3
3
5
7
6
5
6
7
