Instalación Final

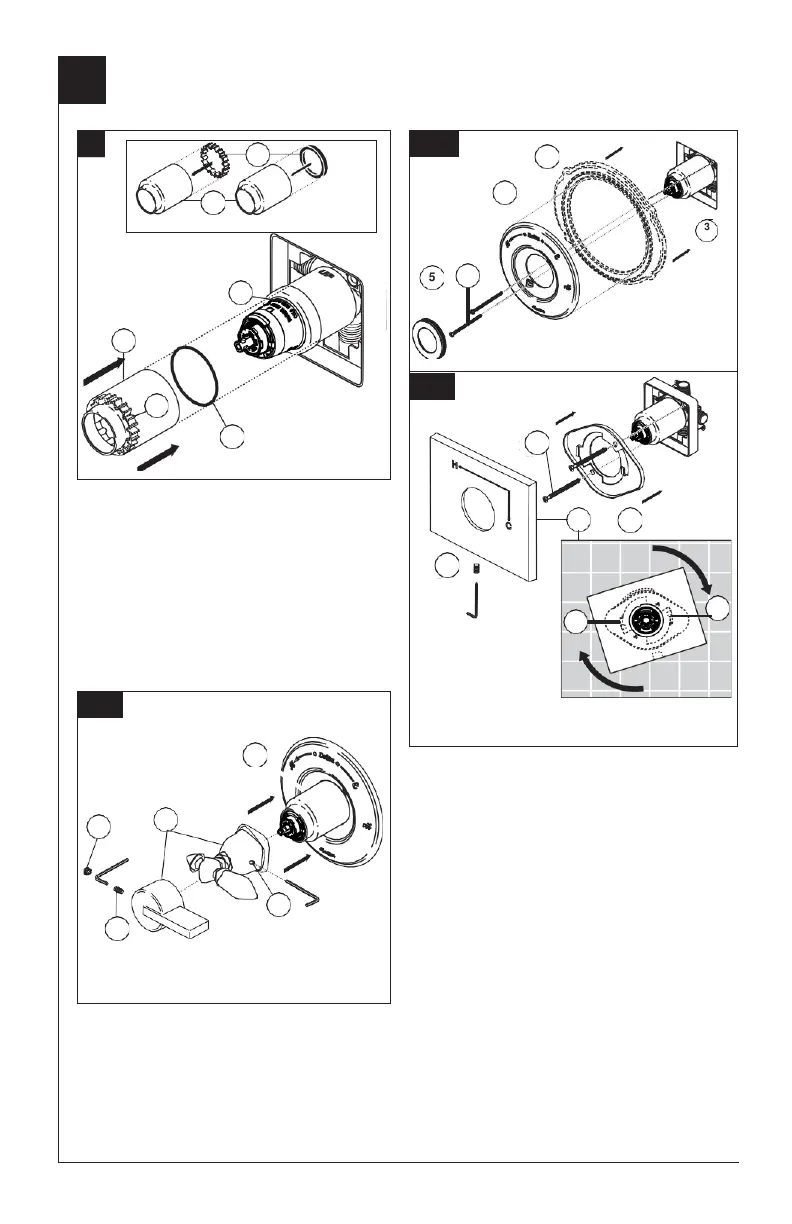

Deslice el aro O (1) sobre el cartucho y la tu-
erca tapa (2). El aro O, el cual funciona como
un separador para estabilizar la manga, debe
quedar apoyado en la tuerca tapa.
Si su modelo requiere un separador (3), in-
sértelo en la manga (4) y empújelo hacia el
frente. Deslice la manga sobre el cartucho,
el cuerpo de la pieza y el aro O.
Utilice una llave Allen para fijar el tornillo de
fijación (1), instale el mango (2) en la
espiga y apriete el tornillo de fijación.
Inserte el botón obturador (3) (si su
modelo lo tiene) en el orificio del tornillo de
fijación. Ajuste la manga (4) para minimizar
el espacio entre la manga y la manija.
Nota: Ajuste para paredes de hasta 1"
de espesor. Para la instalación en pared
gruesa, visite el sitio web de delta
faucet, verifique "ver especificaciones
técnicas" de los modelos que ha
comprado, pida el juego de instalación
en pared de espesor adecuado RP para
obtener un espesor adicional de pared
de 1 3/4".
B-1:
Fije la chapa de cubierta (1) y la placa
posterior (2) (si su modelo lo tiene) al soporte
(3) con los 2 tornillos (4) provistos. No apriete
demasiado los tornillos de la chapa de cubierta.
Presione la cubierta (5) sobre la chapa de
cubierta (1) cuando la cubierta está incluida en
su producto.
B-2:
Instale el soporte (5) sobre el cuerpo de
cartucho con los 2 tornillos (6) provistos. Instale
la chapa de cubierta (7) colocándola sobre
el soporte como se muestra y girándola para
bloquear las pestañas (8). Fije la chapa de
cubierta al soporte con el tornillo de fijación (9).
