Installation des pièces de finition

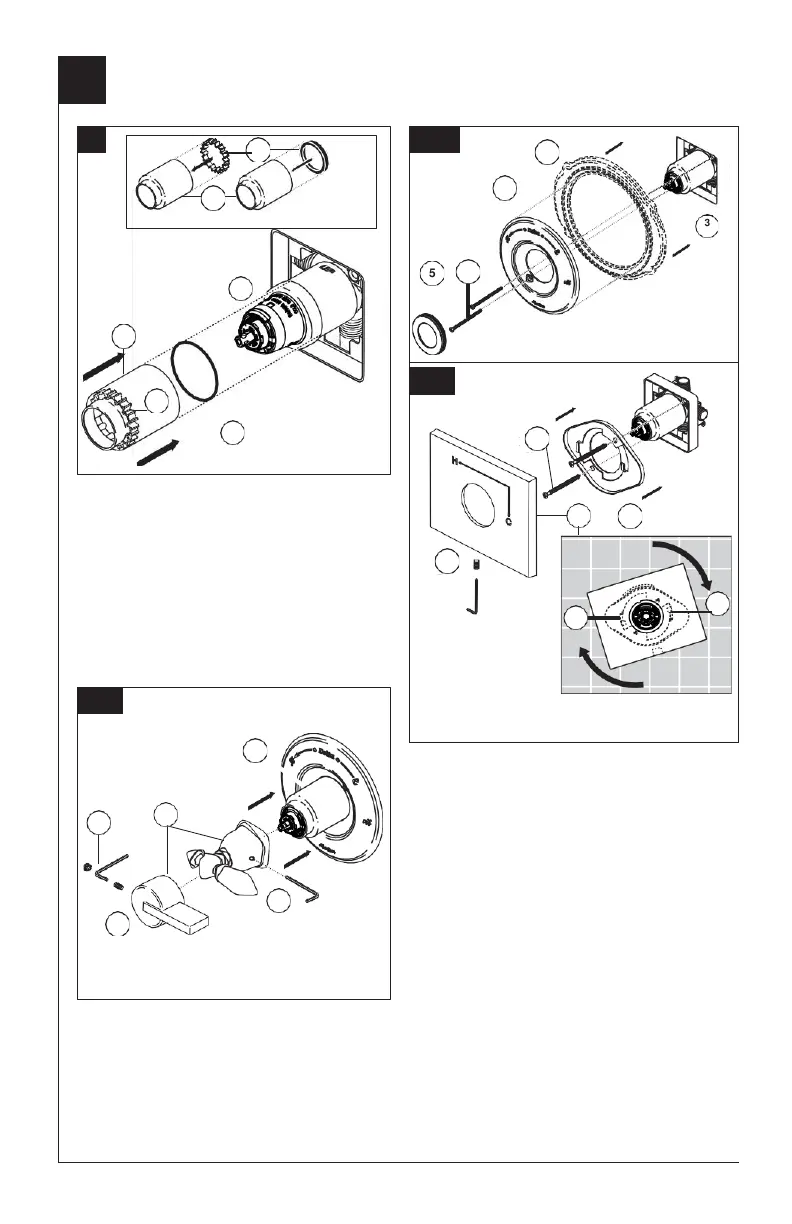

Faites glisser le joint torique (1) sur la
cartouche et l’écrou à portée sphérique
(2). Le joint sert de pièce d’espacement
et il stabilise le manchon; il doit se trouver
derrière l’écrou à portée sphérique.
Si le modèle que vous installez nécessite
une pièce d’espacement (3), introduisezla
dans le manchon (4) et poussez-la vers
l’avant. Faites glisser le manchon sur la
cartouche, le corps et le joint torique.
Veuillez fixer la vis de réglage (1) à l'aide
d'une clé Allen, installer la poignée (2) sur
la tige et serrer la vis de réglage. Veuillez
insérer le bouton de prise (3) (si votre
modèle en possède un) dans le trou de vis
de réglage. Réglez le manchon (4) pour
réduire l’écart entre le manchon et la
manette autant que possible.
Remarque: Veuillez ajuster pour un mur jusqu'à
l'épaisseur de 1". Pour une installation sur
un mur épais, veuillez visiter le site Web delta
faucet, et consulter «Voir les spécifications
techniques» des modèles achetés, et
commander le kit d'installation RP approprié
pour obtenir un mur supplémentaire de
l’épaisseur de 1 3/4".
B-1: Veuillez fixer la rosace (1) et la plaque arrière
(2) (si le modèle a une) sur le support (3) à l'aide
des 2 vis (4) fourni. Ne serrez pas excessivement
les vis de la rosace. Appuyez le couvercle (5) sur
l'écusson (1) lorsque votre produit comprend le
couvercle.
B-2: Veuillez installer le support (5) sur le corps de
la cartouche à l'aide des 2 vis (6) fournies. Veuillez
installer l'écusson (7) en le plaçant sur le support
comme indiqué et en le tournant pour verrouiller les
languettes (8). Veuillez fixer l'écusson au support à
l'aide de la vis de réglage (9).
