Delta NC2B M Series User Manual

CNC 数值控制器
安装手册
(1) 一般注意事项
感谢您购买本产品，在使用之前，请详读本手册以正确使用产品；请将本手册放置在明显的地点以便随时查阅。在您尚未读完本手
册前，请务必遵守下列事项：
 安装的环境必须没有水气、腐蚀性气体及可燃性气体。
 接线时，请依 NC 系列操作维护手册中的端子定义图说明进行施工，并请必须确实实施接地工程。
 通电时，请勿拆解控制器或更改配线，勿接触电源处，以免触电。
如果您在使用上仍有问题，请洽询经销商或者本公司客服中心。内容规格有所修正时，本公司不另行通知，请洽询代理商或至台达
网站(https://www.deltaww.com/)下载最新版本。
(2) 安全注意事项
安装注意
 请依照手册指定的方式安装控制器，否则可能导致设备损坏。
 禁止将本产品暴露在有水气、腐蚀性气体、可燃性气体等物质的场所中使用，否则可能会造成触电或火灾。
配线注意
 请将接地端子连接到 class-3 (100 Ω以下)接地，接地不良可能会造成通讯异常、触电或火灾。
设备运转前注意
 请先使用 MLC 编辑软件正确地规划 I/O 动作，否则可能导致运转异常。
 机械设备运转前须适当调整参数，否则将造成运转异常或故障。
 请确认紧急停止开关动作是否正常，避免在无保护的状态下运转设备。
操作注意
 禁止在开启电源时改变配线，否则可能造成人员触电。
 请勿以尖锐物品碰触面板，否则可能导致面板凹陷，从而导致控制器无法正常运作。
保养及检查
 电源启动时，请勿拆下控制器面板或接触控制器内部，否则会造成触电。
 电源关闭 10 分钟内，不得接触接线端子，残余电压可能造成触电。
 更换备用电池前，应先行切断电源，并在更换后重新检查系统设定值。
 操作控制器时，不可封住排气孔，散热不良易导致控制器故障。
配线方法
 电源：请正确供应控制器 24V 直流电源，并遵照线材规格配线，以免发生危险。
 线材选用：所有信号线请采用多股及多芯绞合线整体隔离。
 配线长度：除了远程 I/O 与 DMCNET 信号线最长为 20 m，其余信号线长度最长为 10 m。
 本机 I/O 与远程 I/O 需要另外配接 24V 直流电源，才可正常输出入信号。
通讯电路的配线
 DMCNET 接线：请依标准规格采用通讯配线线材。
 请确保控制器与驱动器的接线无松脱情形，否则将导致运转异常。
(3) 产品检查
为了防止本产品在购买与运送过程中的疏忽，请详细检查下表所列出的项目：
检查项目 内容
是否为购买的产品 检查控制器铭板上的型号，请参阅产品型号说明
外观 目视检查外观损伤
连接器 是否有连接器松脱或未固定的状况
如果发生任何上述情形，请与代理商联络以获得妥善的解决。
(4) NC 系列控制器可搭配伺服驱动器
搭配台达总线(DMCNET)型伺服驱动器，详细规格请参阅相关伺服驱动器使用手册。
(5) 产品型号说明
(1) (2)(3) (4) (5)(6) (7) (8)
N C 3 0 0 B H - M I - A E
(1)
系列名称
NC2：2 系列控制器
NC3：3 系列控制器
(5)
机种
M：铣床
L：车床
(2)
屏幕尺寸
0：8” 屏幕
1：10” 屏幕
(6)
型式
I：一体型 (含第一、二操作面板)
P：分离型 (不含操作面板)
S：分离型 (含第一操作面板)
(3)
屏幕方向 0：横式屏幕；1：立式屏幕
(7)
版本别 A：标准；P：内建手轮
(4)
系列别
B：B 系列
BH：多轴 B 系列
(8)
语言
代码为空白：繁体中文
S：简体中文
E：英文
(6) 产品配件
产品配件
NC300B-MI-A
NC300B-MS-A
NC301B-MS-A
NC310B-MS-A
NC311B-MS-A
NC200B-MI-A
用途
3-pin 接头 1 个
● ● ●
电源 24 V
DC
终端电阻 1 个
● ● ● DMCNET
M3
螺丝及螺帽
8
组
● ● ●
安装于机台使用
15-pin 公接头及其配件 2 组
●
供 MPG 及 SPINDLE 端口使用
15-pin 公接头及其配件 3 组
● ●
供 MPG 及 SPINDLE 端口使用
5-pin
接头
1
个
●
于第二面板
X
输出接点使用
3-pin 接头 1 个
●
于第二面板 Y 输出接点使用
2-pin 接头 1 个
● ●
供给第二面板 24 V
DC
电源输入使用
12-pin
接头
1
个
● ● ●
供
CN1
使用
(7) 储存及安装
储存环境条件
本产品安装前必须置于包装箱内，若暂不使用，为了使该产品能符合本公司的保固范围及日后维护，储存时务必注意下列事项：
 储存必须置于无尘垢、干燥之平整位置。
 储存的环境温度必须在 -20°C ~ +60°C (-4°F ~ +140°F) 范围内。
 储存位置与工作环境的相对湿度必须在 10%到 95%范围内，且无结露。
 避免储存于含有腐蚀性或易燃气、液体之环境中。
 避免储存于超出规格规定振动量之场所。
安装环境条件
操作温度：0°C ~ 50°C (32°F ~ 122°F)
长时间的运转的环境温度建议保持在 45°C 以下，以确保产品的可靠性能；若环境温度超过 45°C 以上时，请设置于通风条件符合
且无过热危险的配电箱内，并注意机器的振动是否会影响配电箱的电子装置。
为了使 NC 系列控制器能够符合本公司保固范围以及日后的维护，安装时务必注意下列事项：
 产品适合的安装环境必须为：无发高热装置、无水滴、蒸气、灰尘及油性灰尘之场所；无腐蚀、易燃性之气、液体之场所；
无漂浮性的尘埃及金属微粒之场所；坚固无振动、无电磁噪声干扰之场所。
 安装地点之温度与湿度请勿超过规格所规定之范围。
安装方式及空间
NC 系列控制器必须垂直安装于干燥且坚固、符合 NEMA 标准的平台。为了使通风及散热循环效果良好，与其上下左右及相邻的物
品和挡板(墙)必须保持足够空间(建议值为 50 mm 或 2 英吋)，不可封住控制器的吸排气孔，请注意，过热会造成控制器故障。

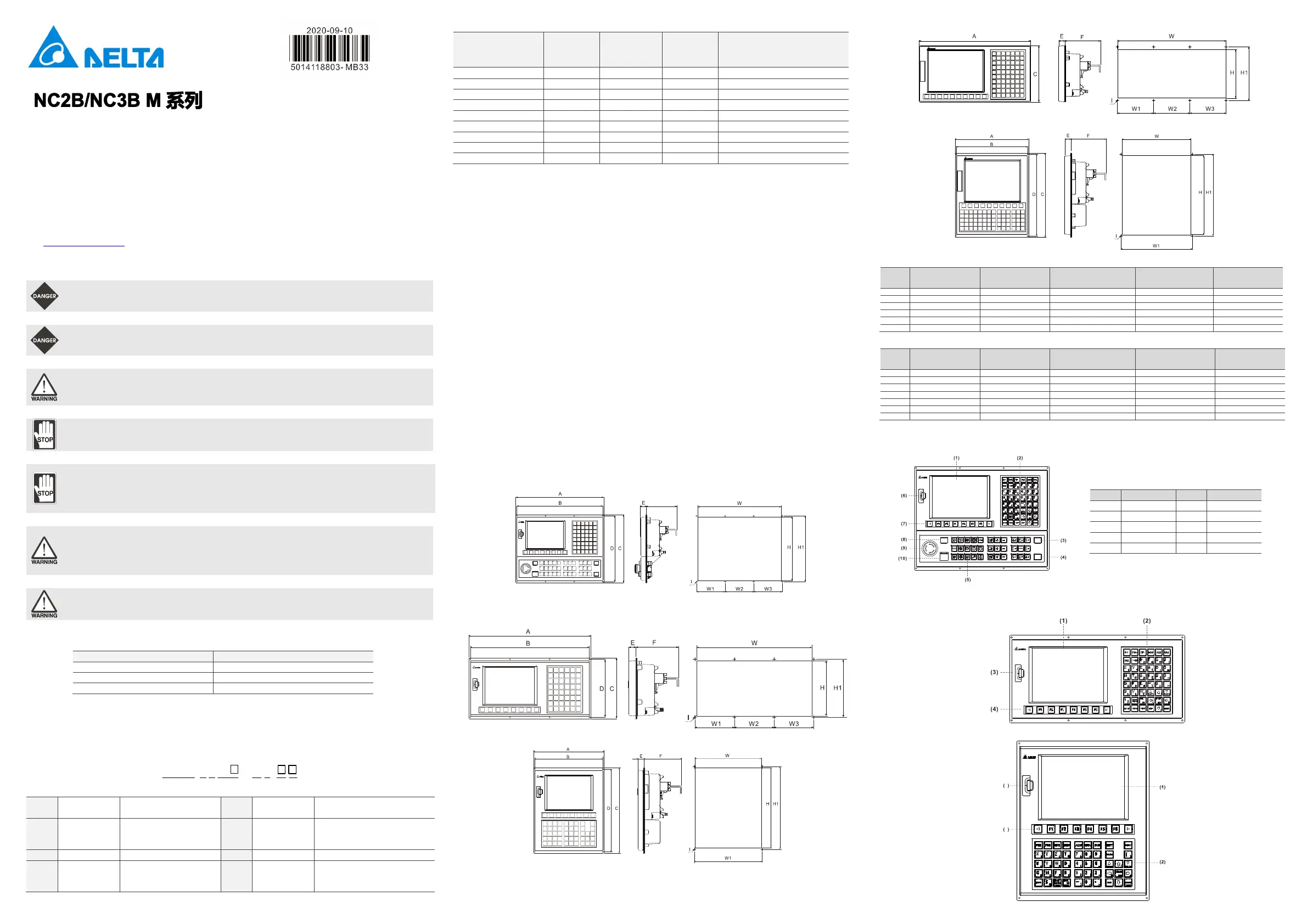

(8) 尺寸
NC300B-MI-A / NC200B-MI-A 开孔/外观尺寸标记
F
NC300B-MS-A 开孔/外观尺寸标记
NC301B-MS-A 开孔/外观尺寸标记
NC310B-MS-A 开孔/外观尺寸标记
NC311B-MS-A 开孔/外观尺寸标记
外观尺寸对应表
机型/
尺寸
NC300B-MI-A
NC200B-MI-A
NC300B-MS-A NC301B-MS-A NC310B-MS-A NC311B-MS-A
A
400 mm
400 mm
260 mm
435 mm
290 mm
B
390 mm
390 mm
250 mm
-
280 mm
C
309 mm
200 mm
313 mm
221 mm
335.5 mm
D
299 mm
190 mm
303 mm
-
325.5 mm
E
25 mm
25 mm
21.45 mm
23 mm
23 mm
F
130 mm (minimum)
130 mm (minimum)
130 mm (minimum)
130 mm (minimum)
130 mm (minimum)
开孔尺寸对应表
机型/
尺寸
NC300B-MI-A
NC200B-MI-A
NC300B-MS-A NC301B-MS-A NC310B-MS-A NC311B-MS-A
H
291 ± 0.3 mm
182.5 ± 0.3 mm
293 ± 0.3 mm
191 ± 0.3 mm
315.5 ± 0.3 mm
H1
299 mm
190 mm
303 mm
210.4 mm
325.5 mm
W
378 ± 0.3 mm
378 ± 0.3 mm
244 ± 0.3 mm
423 ± 0.3 mm
270 ± 0.3 mm
W1
130 mm
130 mm
250 mm
141.47 mm
280 mm
W2
130 mm
130 mm
-
141.47 mm
-
W3
130 mm
130 mm
-
141.47 mm
-
I
Φ4 mm
Φ4 mm
Φ4 mm
Φ4.5 mm
Φ4 mm
(9) 各部说明
NC300B-MI-A (正面)
编号 项目 编号 项目
(1)
屏幕
(6)
USB 插座
(2)
第一操作面板
(7)
功能键
(3)
程序启动
(8)
电源开启
(4)
程序停止
(9)
紧急停止
(5)
第二操作面板
(10)
电源关闭
NC300B-MS-A (正面)
NC301B-MS-A (正面)
3
4
