TRACK ASSEMBLY CARTON PARTS IDENTIFICATION /
IDENTIFICACIÓN DE LAS PARTES DE LA CAJA DEL MONTAJE DE LOS RIELES Y LA MANIJA
2

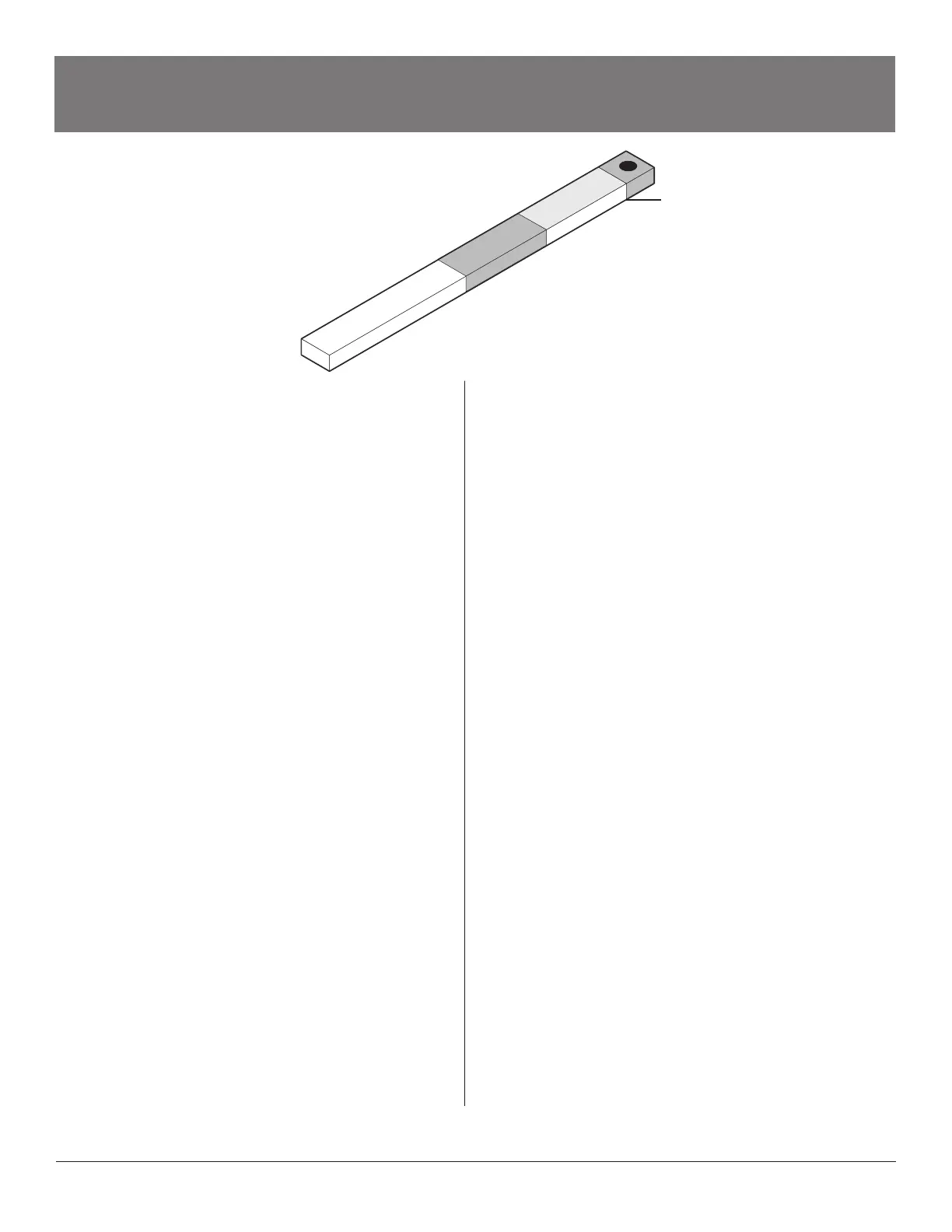

TRACK ASSEMBLY CARTON
CAJA DEL MONTAJE DE LOS RIELES
Part Description Qty.
A Top track 1
B Hanger bracket 4
C Top track wall bracket 2
D T-strap 2
F Bumper 2
G Side seals 4
H Right glazing end cap 2
I Glazing channel 2
J Left glazing end cap 2
K Center guide assembly 1
K1 Center guide cover 1
K2 Center guide base bracket 1
K3 Center guide cover bracket 2
L Dam strip 1
M Dam strip retainer 2
N Handle assembly 1
O Knob assembly 2
P Alignment template 1
Q Center guide template 1
AA Acrylic anchors 8
BB Tile anchors 8
CC #8x 30mm Flat Head Screw 2
DD #8-18 x 1.5" Pan Head Screw 6
B Hanger bracket assembly 4
B1 Hanger bracket body 1
B2 Roller nut 1
B3 Roller 1
B4 Roller screw 1
B5 Hanger bracket screw 1
B6 Bushing 1
B7 Hanger bracket nut 1
N Handle assembly 1
N1 Horizontal handle 1
N2 Handle post 2
N3 Handle plastic washer 4
N4 Bushing 2
N5 Handle escutcheon 2
O Knob assembly 2
O1 Knob body 1
O2 Knob gasket 1
O3 Knob bushing 1
O4 Knob escutcheon 1
Spare Parts Bag 1
Pieza Descripción Cant.
A Riel superior 1
B Conjunto del soporte de estribo 4
C Soporte de pared del riel superior 2
D Correa T 2
F Asidero 2
G Sellos laterales 4
H Esquinero de protección derecho 2
I Canal de protección 2
J Esquinero de protección izquierdo 2
K Conjunto de la guía central 1
K1 Cubierta de la guía central 1
K2 Soporte de la base de la guía central 1
K3 Soporte de la cubierta de la guía central 2
L Barrera inferior 1
M Retén de la barrera de contención 2
N Conjunto del mango 1
O Conjunto de la perilla 2
P Plantilla de alineación 1
Q Plantilla de la guía central 1
AA Anclajes acrílicos 8
BB Anclajes para baldosas 8
CC
Tornillo de cabeza plana FH N.º 8 x 30 mm 2
DD Tornillo de cabeza troncocónica N.º 6
8 de 18 x 1.5 pulg.
B Conjunto del soporte de estribo 4
B1 Cuerpo del soporte de estribo 1
B2 Tuerca de rodillo 1
B3 Rodillo 1
B4 Tornillo de rodillo 1
B5 Tornillo del soporte de estribo 1
B6 Casquillos 1
B7 Tuerca del soporte de estribo 1
N Conjunto del mango 1
N1 Manija horizontal 1
N2 Poste del asa 2
N3 Arandela de plástico del asa 4
N4 Casquillos 2
N5 Escudete de la manija 2
O Conjunto de la perilla 2
O1 Cuerpo de la perilla 1
O2 Junta de la perilla 1
O3 Buje de la perilla 1
O4 Cubierta de la perilla 1
Bolsa de piezas de repuesto 1
