……………………………………………………………… 繁體中文 …………………………………………………………………………
感謝您採用台達終端顯示器系列產品。軟體規劃部份提供多種物件圖形可供使用者選用。
請搭配台達 DVPPS01、DVPPS02（電源模組）一起使用。
 請在使用之前，詳細閱讀本使用說明書。
 實施配線，務必關閉電源。
 本機顯示操作面板防水，但對油污或具腐蝕性之液體不具防護作用，避免以尖銳之物
品刮傷面板使用時請注意。
 本機輸入電源為直流 24V，不可連接於 RS-485 通訊埠信號端，否則可能造成嚴重的
損壞，因此請在上電之前再次確認電源配線。
 輸入電源切斷後，一分鐘之內，請勿觸摸內部電路。請勿在上電時觸摸任何端子。
 本體上之接地端子
務必正確的接地，可提高產品抗雜訊能力。
 利用原廠包裝附件之固定架，鎖緊面板固定螺絲時，請勿太緊以免造成機殼損壞。

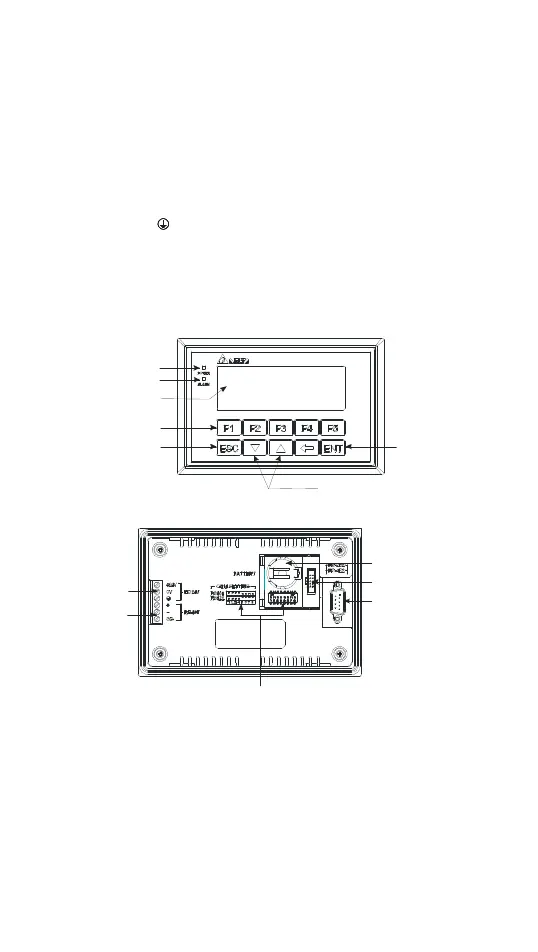

 產品外觀及各部尺寸
 正面圖
電源指示燈
警示指示燈
顯示區
功能鍵
退出 取消鍵/
上下鍵/
輸入鍵
 背面圖
電池
程式複製卡介面
通訊連接埠
(RS-232/RS-422*)
通訊連接埠
(RS-485*)
DC 電源供應
通訊埠設定
＊： 只適用於 機種 RS-485/RS-422 AL2
3-PIN固定式與6-PIN脫落式端子座／線徑為12-24 AWG／扭力為4.12 lb.-inch
 正面圖及右側圖（單位：公厘，[ ]：英吋）
詳細尺寸圖請參閱英文版 Figure3。
 嵌入開孔尺寸（單位：公厘，[ ]：英吋）
詳細尺寸圖請參閱英文版 Figure4。
 俯視圖（單位：公厘，[ ]：英吋）
詳細尺寸圖請參閱英文版 Figure5。
