感謝您採用台達文本顯示器系列產品。TP04P 結合 PLC 與文本顯示器一體，為 16~32 點
PLC 主機，具有豐富的指令集及 8k steps 的程式記憶體。TP04P 分別支援 PLC 與 TP 編
輯軟體，可共用同一個下載埠；TP 軟體規劃部份提供多種物件圖形供使用者選用。使用
者可另購程式擴充卡，快速移植程式，節省程式下載時間。請搭配台達 DVPPS01 及
DVPPS02(電源模組)一起使用。
a 請在使用之前，詳細閱讀本使用說明書。本安裝說明書提供給使用者電氣規格、功能
規格、安裝配線之相關注意事項。其他詳細之程式設計及指令說明請見
DVP-ES2/EX2/SS2/SA2/SX2/SE 操作手冊【程式篇】，選購之周邊裝置詳細說明請見
該產品隨機安裝說明書。
a 於實施配線前，請務必關閉電源。請勿在上電時觸摸任何端子。輸入電源切斷後，一
分鐘之內，請勿觸摸內部電路。請勿在上電時觸摸任何端子。
a 交流輸入電源不可連接於輸入⁄出信號端，否則可能造成嚴重損壞，請在上電之前再次
確認電源配線。
a 本體上之接地端子
務必正確的接地，可提高產品抗雜訊能力。
a 本機顯示操作面板防水，但對油污或具腐蝕性之液體不具防護作用，避免以尖銳之物
品刮傷面板使用時請注意。
a 利用原廠包裝附件之固定架，鎖緊面板固定螺絲時，請勿太緊以免造成機殼損壞。

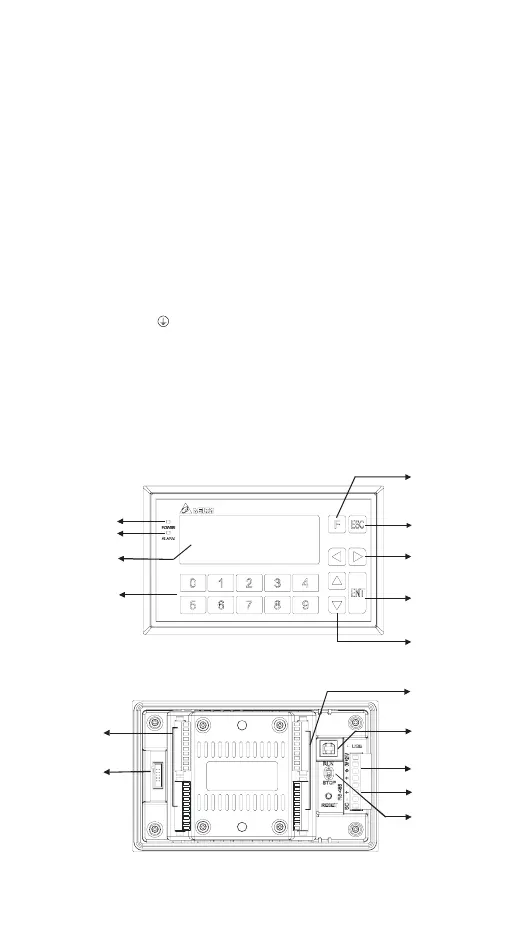

產品外觀尺寸與部位介紹
y 正面圖
電源指示燈
警示指示燈
顯示區
數字功能鍵
退出 取消鍵/
上下鍵
輸入鍵
左右鍵/
使用者定義
y 背面圖
USB程序
下載埠上
直流電源供應
RS485通訊
Run/Stop開關
輸入輸出點
部端子外
程序複製卡
面介
輸入輸出
部端子外
y 正面圖及右側圖（單位：公厘，[ ]：英吋）
詳細尺寸圖請參閱英文版之Figure1。
