3
DCD-500AE
各部のはずしかた
（組み立てるときは、逆の順序でおこなってください。）

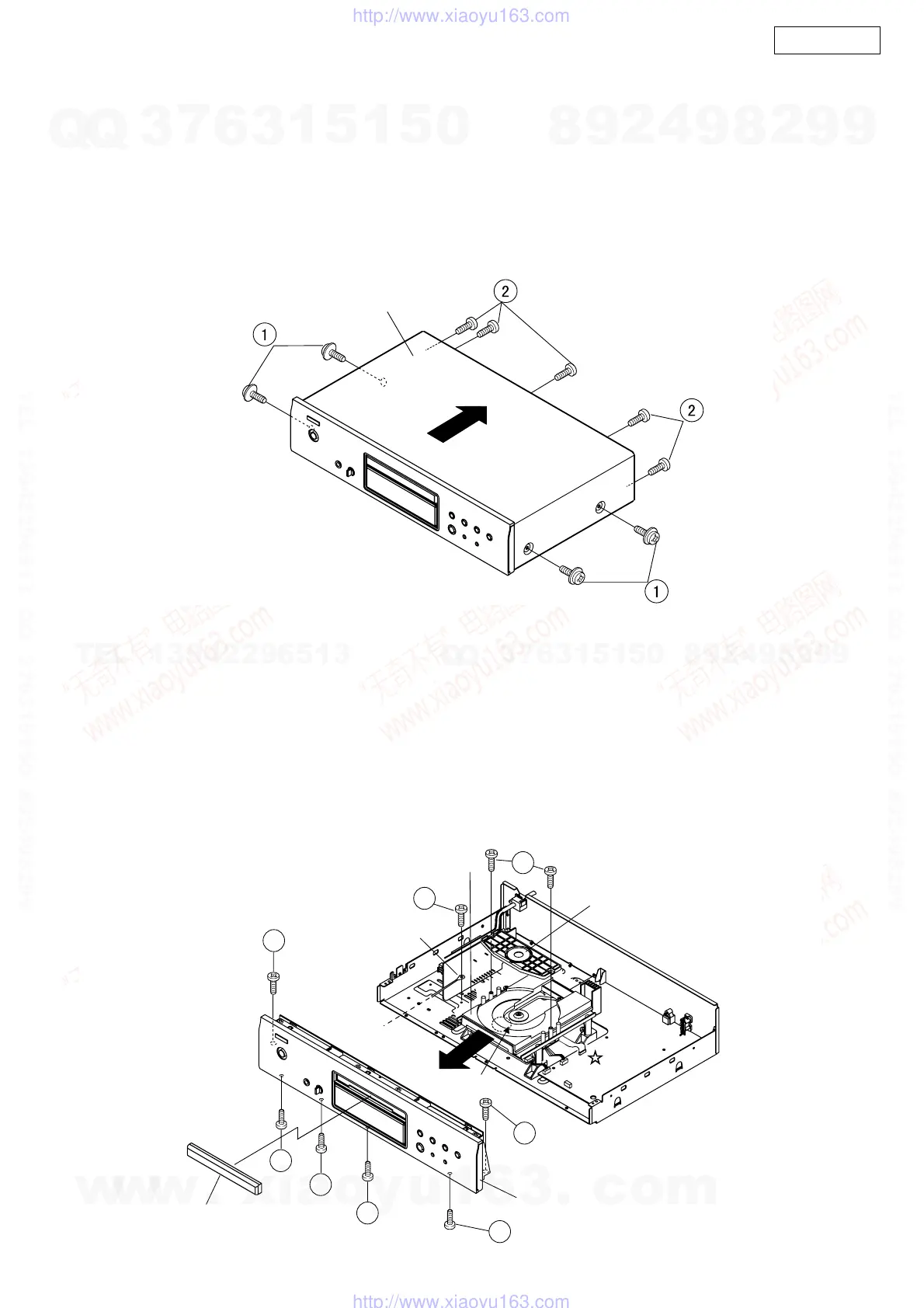

1. トップカバーのはずしかた
(1) 側面のねじ① 4 本をはずします。
(2) 後面のねじ② 5 本をはずします。
(3) トップカバーを矢印の方向へはずします。
2. フロントパネルのはずしかた
(1) ねじ③ 2 本をはずしチャッキングプレートをはずしま
す。ドライブギア（ａ）を時計回りに廻して CD トレイ
を引き出して、ローダーパネルをはずします。
(2) リングワイヤーを止めているねじ④１本をはずします。
(3) フロントパネル底部のねじ⑤ 4 本をはずします。
(4) フロントパネル左右側部のねじ⑥ 2 本をはずします。
(5) フロントパネルをはずします。
( 注）まだ FFC( ☆マーク ) は抜かないこと。
DISASSEMBLY
(Follow the procedure below in reverse order when reassem-
bling.)
1. Top Cover
(1) Remove 4 screws ① on both sides.
(2) Remove 5 screws ② on rear side.
(3) Detach the Top cover as shown in the fig.
2. Front Panel
(1) Take off the Chucking plate after removing 2 screws ③ .
Open the CD tray by turning the Drive gear (a) clockwise,
then detach the Loader panel.
(2) Remove 1 screw ④ fixing the Ring wire.
(3) Remove 4 screws ⑤on the bottom edge of the Front pan-
el.
(4) Remove 2 screws ⑥ , at L/R ends of the Front panel.
(5) Detach the Front panel.
Note : Do not yet exclude FFC(
☆ mark).
Top cover
CD tray
(a)Drive gear
Ring wire
Loader panel
Chucking plate
Front panel
3
5
5
5
5
6
6
4
