3DCD-SA100

レーザーピックアップ取扱い上の注意と交換

1. 分解 /Disassembly

本メカニズムは、専門工場で、精密に組立て調整しております。安易に分解、調整を行わないで下さい。

Donotdisassembleoradjustthismechanismduetoprecisioncomponent.

2. 保管 /Storage

高温、あるいは高湿度下での保管は避けて下さい。静電気、塵埃対策を行い異常な外力が加わらないように保管して下さ

い。

Donotleavethismechanisminhightemperatureandhumidity.Besuretopreventthismechanismfromstaticelectricity,

dustandexcessiveforces.

放置する場合は、必ず静電袋に入れて塵埃を避けて下さい。

Donotleavethismechanismwithoutaunti-staticcoverforthedust.

3. 取り扱い /Handling

落下などの、強い衝撃がかからないように取扱って下さい。

Donotshocktothismechanism.

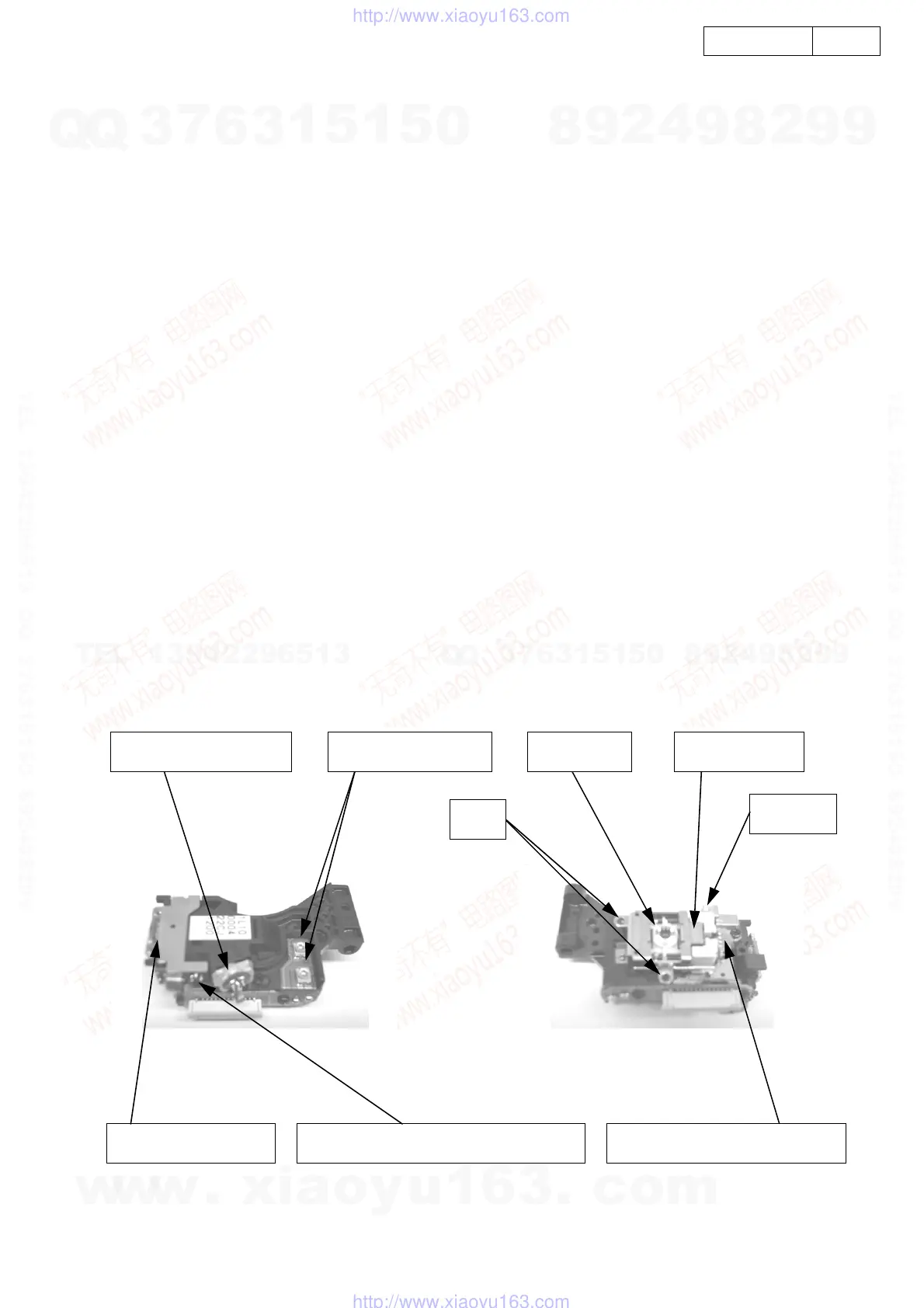

次に示す個所には絶対に振れないで下さい。振れた場合ピックアップの品質に大きく影響を及ぼす可能性があります。

Don'ttouchthepartsasfollows.Totouchthemmaycausebigtrouble.

①半固定抵抗②CDLD 固定用プレート（CD レーザ及び本体についているプレート）

③ OEIC 固定用プレート④高周波重畳モジュール部 (DVDLD) ⑤対物レンズ

⑥アクチュエータ（ネジ、おさえばね、アクチュエータと FPC の接合部含む）

① Trim-potentionmeter ② CDlaserdodeandFixateofCDlaser

③ FixateplateofOEIC ④ HighfrequencymoduleandDVDlaserdiode ⑤Objective

⑥ Actuator(Includescrew,spring,andconnectedpointactuatorandPWB)

＊②及び④の LD はんだ付け部はリードカット処理を施しており、鋭利になっている為、危険ですので特に注意してください。

＊ Thelaserdiodesolderingportionof② and ④ issharp,becarefulespeciallybecauseitisdangerous.

② CDLD 固定用プレート

FixateplateofCDlaser

①半固定抵抗 ( ２箇所 )

Trim-potentiometer

⑤対物レンズ

Objective

⑥アクチュエータ

Actuator

ネジ

Screw

おさえばね

Spring

③ OEIC 固定用プレート

FixateplateofOEIC

④高周波重畳モジュール部 (DVD レーザ用 )

HighfrequencymoduleandDVDlaser

アクチュエ−タと FPC の接合部

ConnectedpointactuatorandPWB

Fig.b Fig.c
