Denon DN408X - Page 22

22
Caratteristiche
Pannello superiore

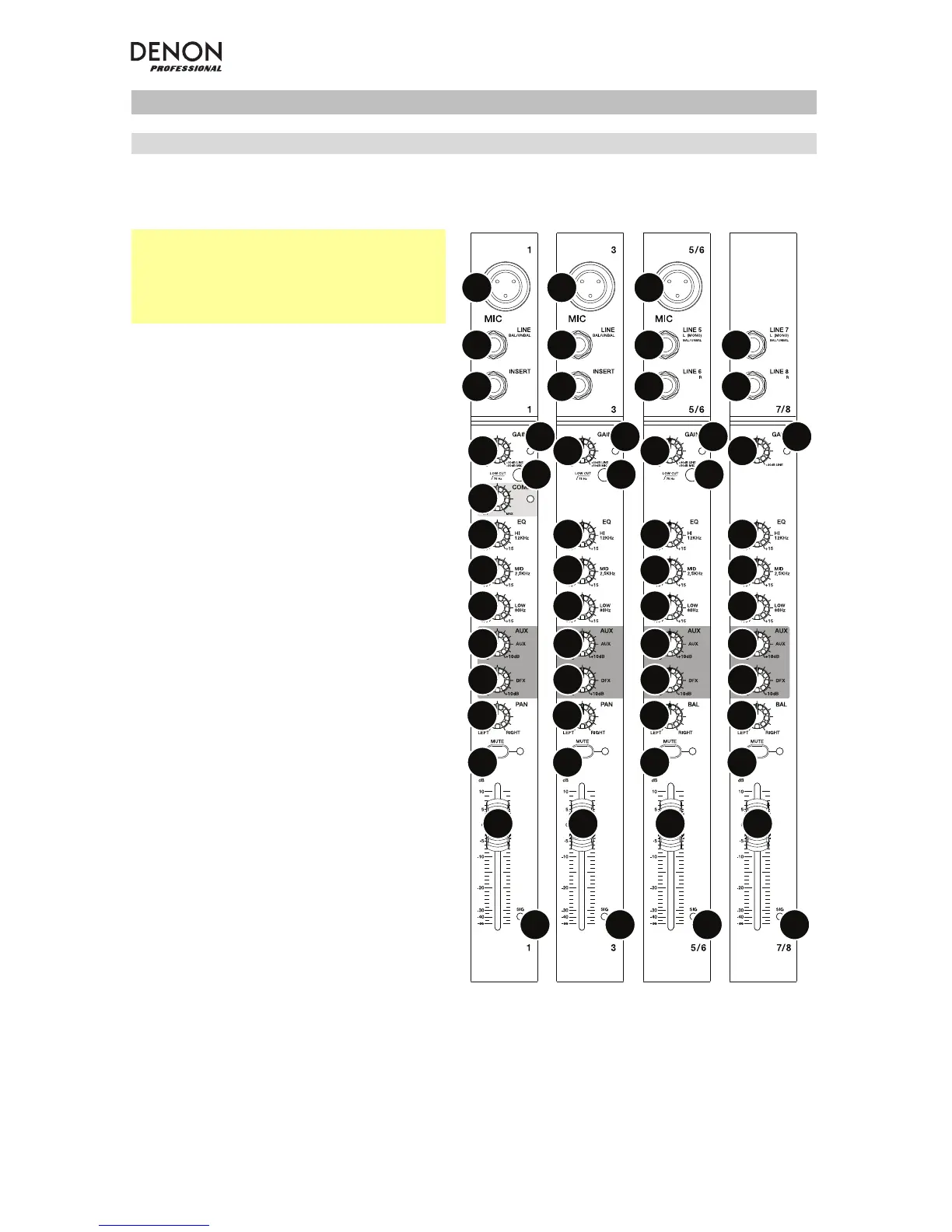

Canali
Nota bene: i canali hanno essenzialmente
gli stessi comandi con alcune varianti
minori tra i canali 1–2, 3–4, 5/6 e 7/8. I
quattro diversi tipi di canale sono illustrati
qui.
1. Ingresso mic: collegare un
microfono o un dispositivo a livello di
linea a questi ingressi servendosi di
un cavo XLR.
2. Ingresso di linea: collegare
dispositivi a livello di linea a questi
ingressi servendosi di cavi da
6,35mm (1/4”).
3. Insert: servirsi di un cavo standard
TRS da 6,35mm (1/4”) per collegare
un processore esterno (quale un
compressore, limitatore, unità di EQ
esterna, ecc.) a questo jack. Il
segnale sarà preso dopo il controllo
di guadagno del canale e inviato
prima dei comandi EQ del canale. La
punta del collegamento TRS è il
send, l’anello è il return.
4. Gain (guadagno): regola il livello
audio del canale (guadagno pre-fader
e pre EQ). Configurarlo in modo che il
LED segnale si accenda.
5. LED di picco: il LED lampeggia se il
segnale salta. Se ciò dovesse
accadere, diminuire l’impostazione
della manopola Gain (guadagno).
6. Filtro passa basso: quando questo
pulsante è premuto, l’audio di quel
canale sarà inviato tramite un filtro a
bassa frequenza da 75 Hz con un
picco di 18 dB per ottava. Ciò è utile
per ridurre il ronzio e altri rumori
dovuti alla bassa frequenza quando si
utilizzano i microfoni.
7. Compressore: regola la quantità di compressione sul canale, applicata dal compressore
incorporato del mixer. Quando il compressore è attivato, il LED di fianco alla manopola si
accende.
8. Hi EQ: regola le frequenze alte (treble) del canale.
9. Mid EQ: regola le frequenze medie del canale.
10. Low EQ: regola le frequenze basse (bass) del canale.
1
2
3
4
7
8
9
10
11
12
13
14
15
16
1
2
3
4
8
9
10
11
12
13
14
15
16
1
2
3
4
8
9
10
11
12
13
14
15
16
2
3
4
8
9
10
11
12
13
14
15
16
5
6
5
6
55
6
