11. Manopola monitor: regola il livello pre-fader del segnale inviato da quel canale al
Monitor Mix, il cui livello è controllato dal Fader Monitor.
12. Manopola DFX: regola il livello post-fader del segnale inviato al processore di effetti del
mixer, il cui livello è controllato dal fader DFX Return (DFX Rtn).
13. Pan / Balance di canale: se sulla manopola compare Pan, regola la posizione (mono)
del canale nel campo stereo. Se compare Bal, regola l’equilibrio tra i canali sinistro e
destro di quel segnale stereo.
14. Mute di canale: premere questo tasto per silenziare o riattivare il canale. Quando il
canale è silenziato, il LED di fianco al pulsante si accende.
15. Fader canale: regola il livello audio sul canale.
16. LED segnale (Sig): indica che il segnale audio in ingresso del canale è compreso in una
gamma ottimale.

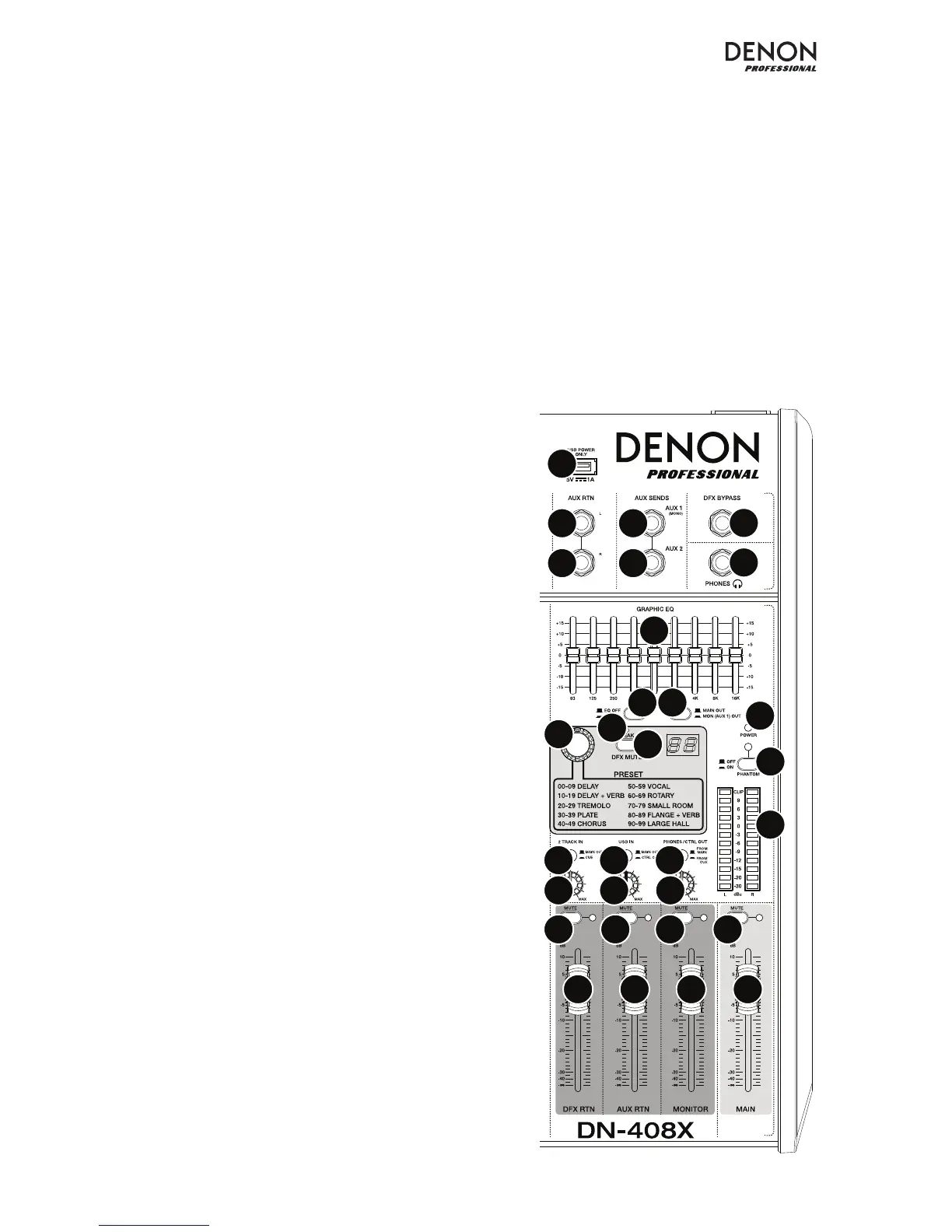

Comandi principali
17. Aux Send: servirsi di cavi TRS da 6,35mm (1/4”)
per collegare queste uscite agli ingressi di un
amplificatore esterno o di un monitor attivo.
Servirsi della manopola Monitor (Mon) su
ciascun canale per controllare il livello di segnale
inviato ad Aux Send 1. Ciò è utile per creare un
mix monitor personalizzato per musicisti sul
palco.
18. Aux Return (Aux Rtn): è possibile collegare le
uscite di un dispositivo esterno a questi ingressi
servendosi di cavi mono da 6,35mm (1/4”). Se la
fonte è mono, collegarla al jack sinistro, e si
sentirà su entrambi i lati, sinistro e destro.
19. Fader Aux Return (Aux Rtn): controlla il livello
audio inviato agli ingressi Aux Return (Aux Rtn).
20. Equalizzatore grafico: quando l’interruttore EQ
On / Off è acceso (premuto), si possono
utilizzare questi comandi per regolare
l’equalizzazione del mix principale.
21. EQ On / Off: attiva o disattiva l’equalizzatore
grafico.
22. Uscita Main / Uscita Monitor: quando questo
tasto è sollevato, l’equalizzatore grafico influirà
sul segnale inviato alle uscite main mix.
Quando questo tasto è premuto, l’equalizzatore
grafico influirà sul segnale inviato all’uscita Aux
1 (Mon).
17
20
27
40
28
21 22
23
24
29
37
38
39
31
33
303234
25
18
1718
19
14 14 14 14
26
35 36
