Denon DN408X - Page 28

28

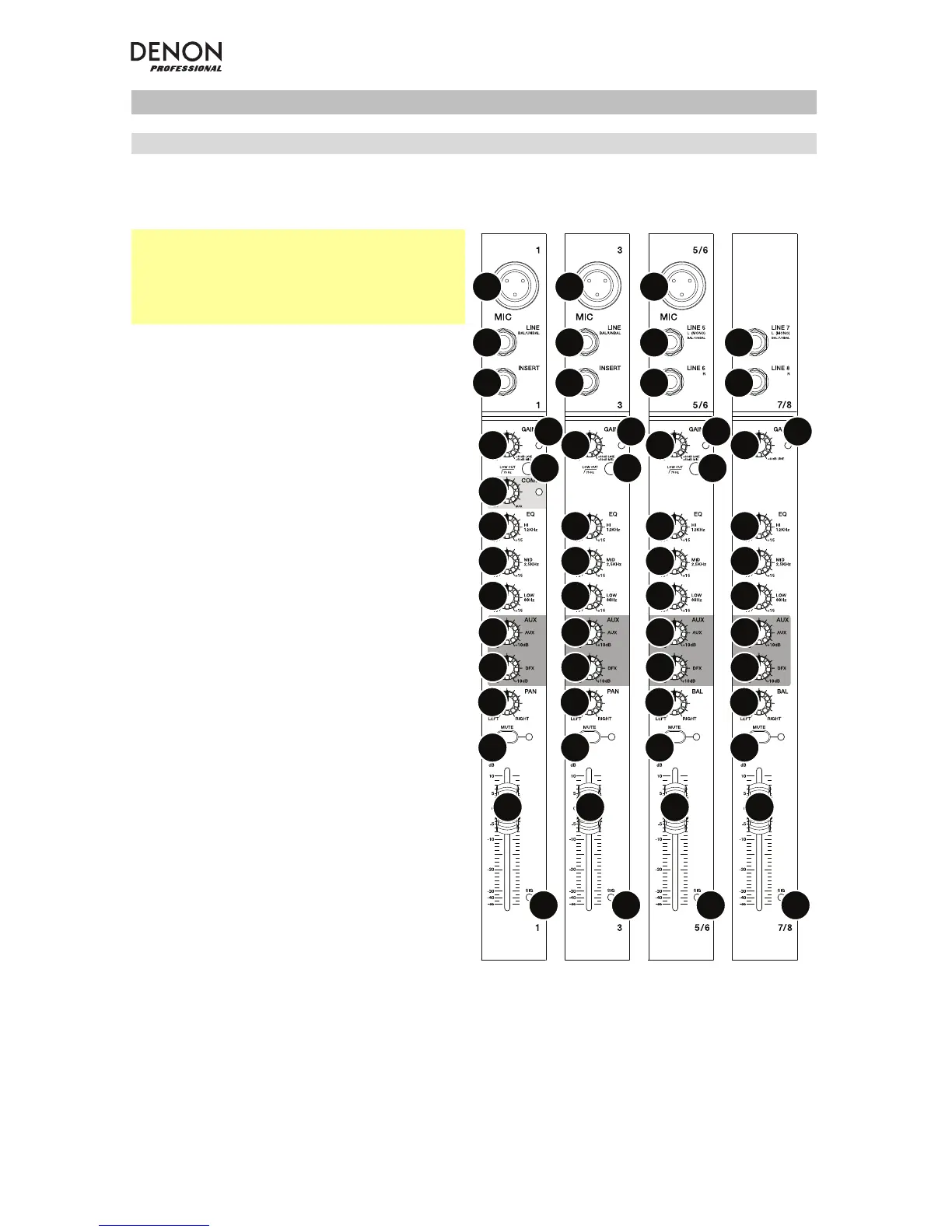

Funktionen
Oberseite
Kanäle
Hinweis: Die Kanäle haben im Wesentlichen
die gleichen Regler mit einigen geringfügigen
Abweichungen zwischen den Kanälen 1–2,
3–4, 5/6 sowie 7/8. Die vier verschiedenen
Kanaltypen werden hier gezeigt.
1. Mic-Eingang: Schließen Sie ein
Mikrofon oder ein Line-Gerät mit einem
XLR-Kabel an diese Eingänge an.
2. Line-Eingang: Schließen Sie hier Line-
Geräte über ein 6,35mm-Kabel an.
3. Insert: Verwenden Sie ein
handelsübliches 6,35mm-TRS-Kabel,
um diese Buchse an externe
Prozessoren anzuschließen (wie z.B.
Kompressoren, Limiter, externe EQs
etc.) Es wird das Signal nach dem Gain
des Kanalreglers und vor den EQ-
Reglern des Kanals ausgegeben. Die
Spitze des TRS-Anschlusses ist mit
"Send" belegt, der Ring mit "Return".
4. Gain: Regelt die Lautstärke des Kanals
(Pre-Fader und Pre-EQ-Gain). Stellen
Sie diese so ein, dass die Signal-LED
leuchtet.
5. Peak-LED: Sobald das Signal
übersteuert, blinkt die LED. Wenn dies
geschieht, verringern Sie den Wert des
Gain-Reglers.
6. Low Cut Filter: Wenn diese Taste
gedrückt ist, wird das Audiosignal
dieses Kanals durch einen 75 Hz-
Niederfrequenzfilter mit einer Flanke von
18 dB pro Oktave gesendet. Dies dient
der Reduzierung von tieffrequenten
Geräuschen bei der Verwendung von
Mikrofonen.
7. Kompressor: Regelt die Stärke der
Kompression am Kanal, die vom im
Mischpult eingebauten Kompressor
angewendet wird. Die LED neben dem
Drehregler leuchtet auf, wenn der
Kompressor eingeschaltet ist.
8. Hi-EQ: Passt die hohen Frequenzen (Höhen) des Kanals an.
9. Mid-EQ: Passt die mittleren Frequenzen des Kanals an.
10. Low-EQ: Passt die niedrigen Frequenzen (Bässe) des Kanals an.
1
2
3
4
7
8
9
10
11
12
13
14
15
16
1
2
3
4
8
9
10
11
12
13
14
15
16
1
2
3
4
8
9
10
11
12
13
14
15
16
2
3
4
8
9
10
11
12
13
14
15
16
5
6
5
6
55
6
