41
(Fig. 2)
(Fig. 2.1)
(Fig. 3)

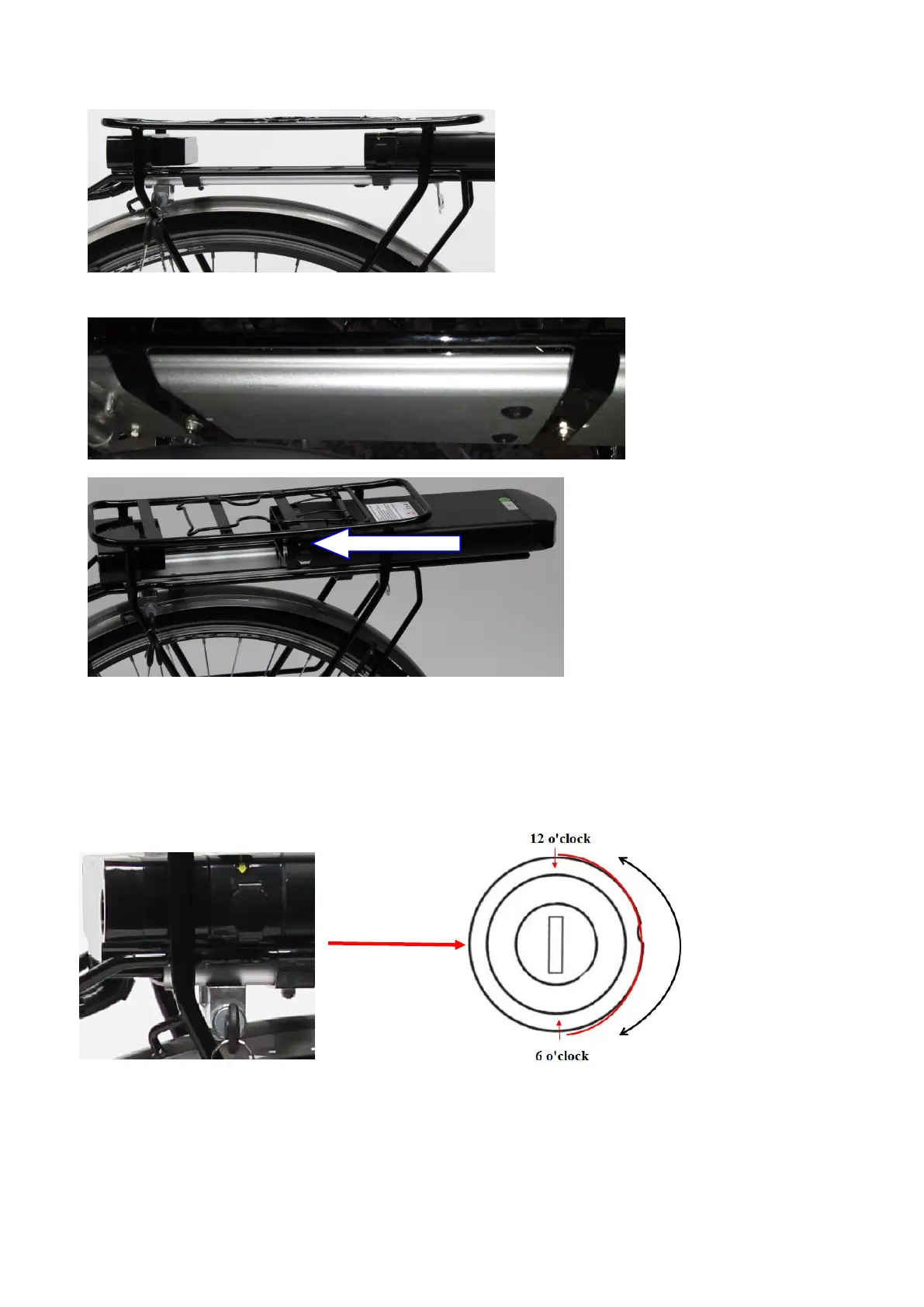

In primo luogo, appoggiare la batteria sul piano di scorrimento perfettamente orizzontale (come Fig. 3), poi
spingerla all’interno assicurandosi che vada ad aderire perfettamente con il controller.
Blocco/sblocco batteria (Fig.4.1,4.2)
Fig. 4.2
(Fig. 4.2)
Dalla posizione iniziale (ore 12), ruotare la chiave in senso orario fino alla posizione ore 6 per bloccare. Eseguire
la procedura inversa per lo sblocco.
(Fig. 4.1)
