FRANÇAIS
12
Usage Prévu
Votre marteau rotatif industriel a été conçu pour le perçage
ou le burinage professionnel du béton.
NE PAS les utiliser en milieu ambiant humide ou en
présence de liquides ou de gazinflammables.
Votre marteau rotatif industriel est un outil électrique de
professionnels. NE PAS le laisser à la portée des enfants.
Une supervision est nécessaire auprès de tout utilisateur
nonexpérimenté.
ASSEMBLAGE ET AJUSTEMENTS

AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le
débrancher avant d’effectuer tout réglage
et d’enlever ou d’installer tout accessoire. Un
démarrage accidentel peut provoquer desblessures.
Poignée latérale et tige de profondeur
(Fig. B, C)

AVERTISSEMENT: pour réduire tout risque de
dommages corporels, utiliser SYSTÉMATIQUEMENT
l’outil avec sa poignée latérale installée
correctement. Tout manquement à cette directive
pourrait faire que la poignée latérale glisse pendant
l’utilisation de l’outil et en faire perdre le contrôle.
Maintenir l’outil fermement à deux mains pour un
contrôle optimal.
La poignée latérale
5
s’accroche à l’avant du carter
d’engrenage et peut effectuer une rotation à 360˚ pour
permettre d’être utilisée par un gaucher ou un droitier.
Installation de la poignée latérale droite
(Fig. B)
1. Agrandissez l’ouverture de l’anneau de la poignée
latérale
5
en le tournant vers la gauche.
2. Installez le dispositif sur l’outil en passant l’anneau
d’acier
12
au travers du nez puis sur le collier
11
au-delà du porte-embout et du manchon.
3. Faites tourner le dispositif de la poignée latérale sur la
position désirée. Pour le martelage-perforage horizontal
avec un foret épais, placez le dispositif de la poignée
latérale à un angle approximatif de 20° de l’outil pour
optimiser le contrôle de ce dernier.
4. Verrouillez en place le dispositif de la poignée latérale en
resserrant soigneusement la poignée
5
en la tournant
vers la droite jusqu’à ce que le dispositif soit bloqué.

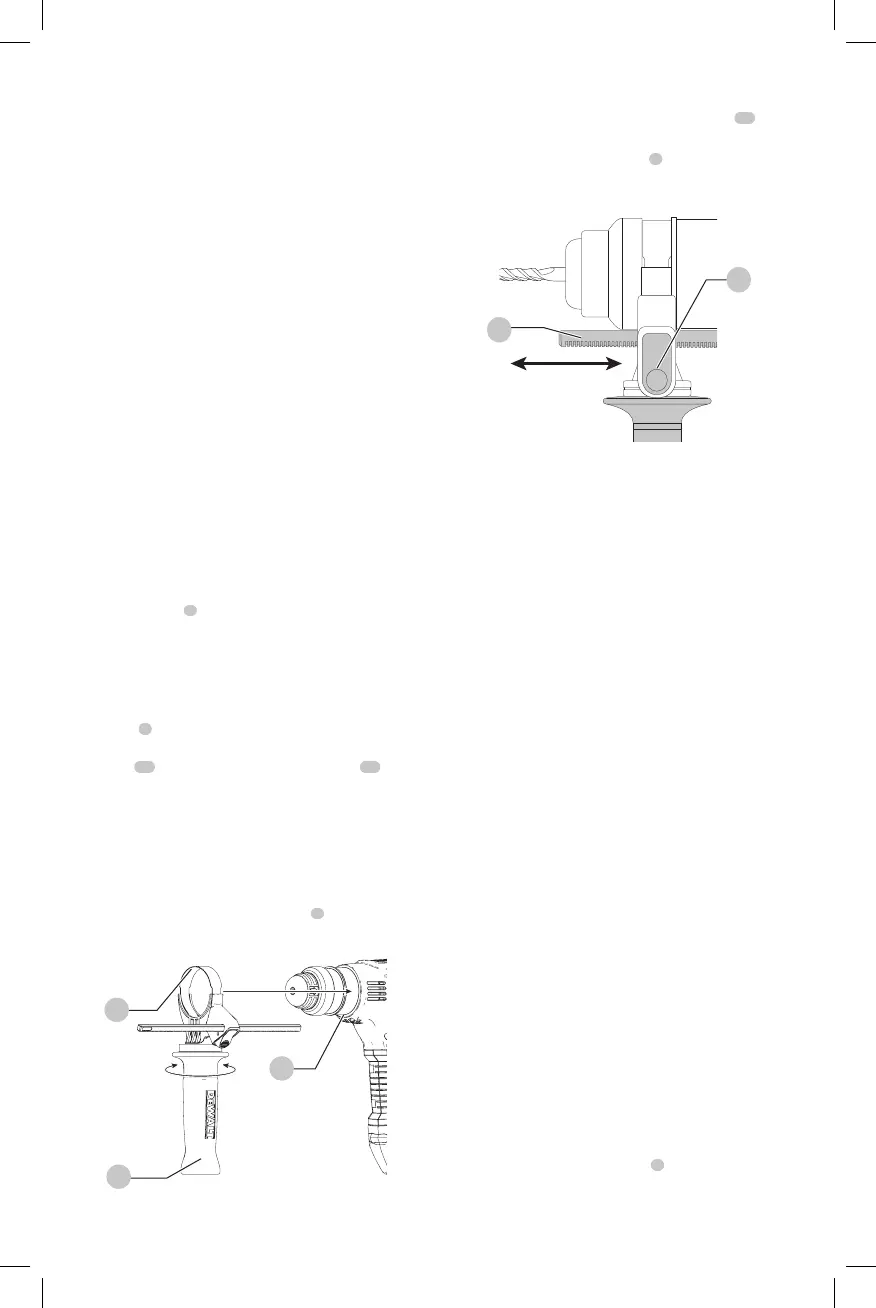

Fig. B
11
5
12
Réglage de la tige de profondeur (Fig. C)
1. Maintenez appuyé le bouton de dégagement
10
de la
tige de profondeur sur la poignée latérale.
2. Déplacez la tige de profondeur
9
de façon à ce que la
distance entre l’extrémité de la tige et celle de l’embout
soit égale à la profondeur de perçage désirée.
Fig. C
9
10
3. Relâchez le bouton pour verrouiller la tige en position.
Lorsque la tige de profondeur est utilisée pour le
perçage, arrêtez l’outil lorsque l’extrémité de la tige
touche la surface du matériau.
Embout et porte-embout

AVERTISSEMENT: risques de brûlures. Utiliser
SYSTÉMATIQUEMENT des gants pour changer les
embouts. Les parties métalliques accessibles de l’outil
et des embouts pourraient s’avérer brûlantes lors de
l’utilisation. De petits débris de matériau pourraient
aussi blesser les mains nues.

AVERTISSEMENT: ne pas essayer de resserrer ou
desserrer les mèches (ou tout autre accessoire) en
agrippant la partie avant du mandrin tout en mettant
l’outil en marche. Cela pourrait endommager le
mandrin et poser des risques de dommages corporels.
Le marteau rotatif peut recevoir différents burins suivant
l’application désirée. Utilisez seulement des embouts
bien affûtés.
Embouts recommandés
• Pour le bois, utilisez: mèches hélicoïdales, forets à trois
pointes, mèches torsadées ou emporte-pièce.
• Pour le métal, utilisez: mèches hélicoïdales à vitesse
rapide ou emporte-pièce. Utilisez un lubrifiant de coupe
pour percer les métaux, à l’exception de la fonte et du
laiton qui doivent être percés à sec.
• Pour la maçonnerie, comme la brique, le ciment, les
blocs béton, etc., utilisez des mèches à pointe de
carbure pour le perçage à percussion.
Porte-embout SDS Plus (Fig. D)
REMARQUE: des adaptateurs particuliers sont nécessaires
pour utiliser le porte-embout SDS Plus avec les embouts
à tige droite et les embouts de vissage hexagonaux. Se
reporter à la section Accessoires.
Pour insérer une mèche ou tout autre accessoire
1. Insérez la tige de l’embout d’environ 19mm (3/4po.)
dans le porte-embout SDS Plus
7
.
2. Poussez et faites tourner l’embout jusqu’à ce qu’il se
verrouille en place. L’embout sera maintenu fermement.
