2. Abaisser le levier pour resserrer le mécanisme de réglage.
Crans de biseau (Fig. 7)
La scie est dotée de crans de réglage rapide de biseau. Au fur et à
mesure de l’inclination de la semelle, un clic se fera entendre et la
semelle s’arrêtera à l’angle de 22,5 degrés et à celui de 45 degrés.
Si l’un de ces angles est l’angle souhaité, abaisser le levier (J) pour
resserrer le mécanisme. Si non, incliner davantage la semelle jusqu’à
ce que le pointeur s’aligne avec le repère voulu. Abaisser le levier (J)
pour resserrer le mécanisme.
Réglage de la semelle pour les
coupes de 90
SI UN RÉGLAGE SUPPLÉMENTAIRE S’AVÈRE
NÉCESSAIRE,ON DOIT (FIG. 7, 8)
1. Régler la scie à un angle de zéro.

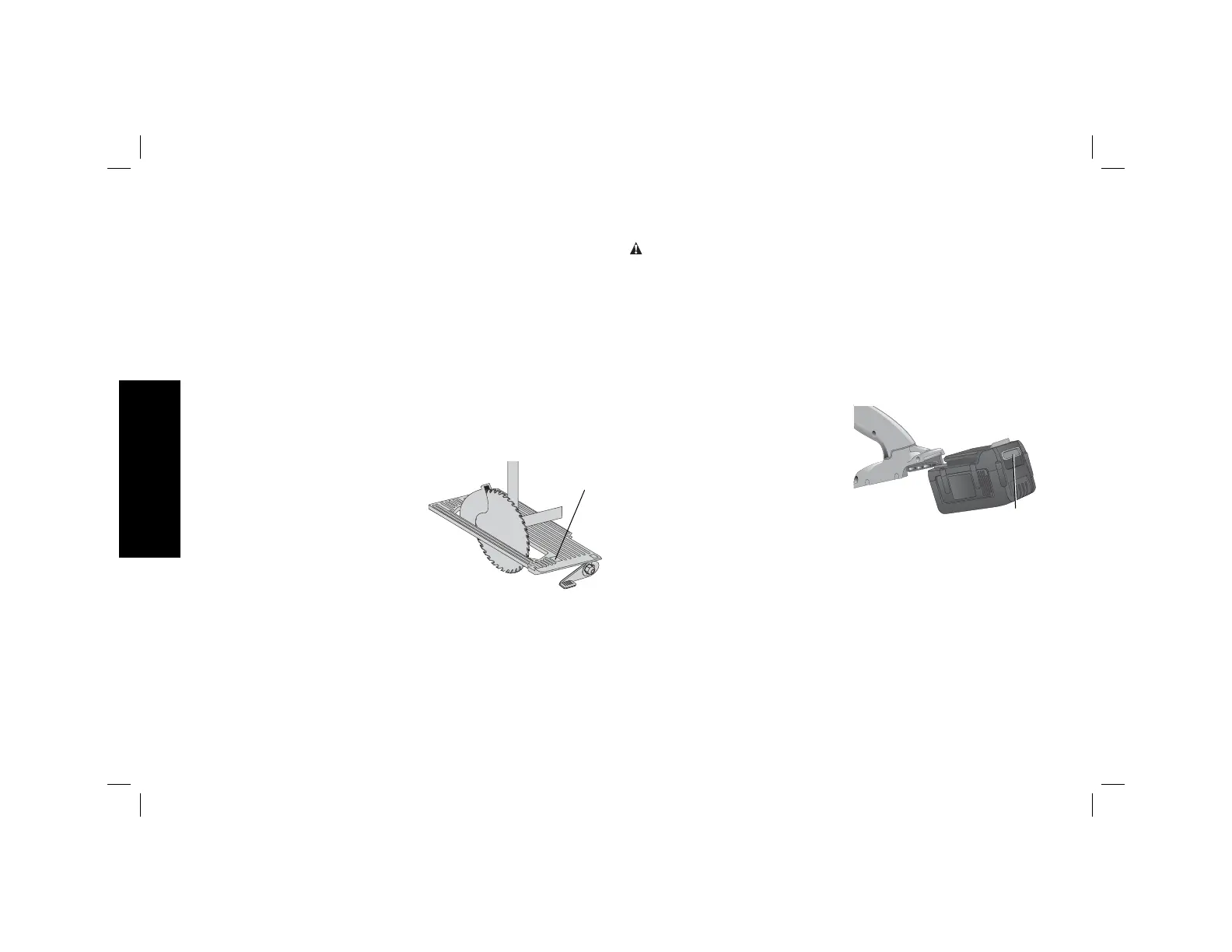

FIG. 8
K
2. Escamoter le protège-lame.
Déposer la scie sur le côté de la
lame.
3. Desserrer le levier (ou bouton)
de réglage du biseau (J). Placer
une équerre contre la lame et la
semelle pour obtenir un angle
droit
4. Tourner la vis de réglage (K) sous la semelle jusqu’à ce que la
lame et la semelle soient bien d’équerre puis resserrer le levier (ou
bouton) de réglage du biseau.
5. Confi rmer la précision du réglage en vérifi ant la perpendicularité
en coupant une pièce de chute
UTILISATION
AVERTISSEMENT : pour réduire tout risque de dommages
corporels graves, appuyer sur le bouton de verrouillage de la
gâchette puis déconnecter le bloc-piles avant tout réglage ou
avant de retirer ou installer toute pièce ou tout accessoire. Tout
démarrage accidentel comporte des risques de dommages corporels.
Installation et retrait du bloc-piles (Fig.9)
REMARQUE: pour des résultats optimums, s’assurer que le bloc-
piles est complètement chargé.
Pour l’installer dans la poignée de
FIG. 9
N
l’outil, aligner la base de l’outil
avec les rainures situées à
l’intérieur de la poignée et glisser le
bloc-piles fermement dans la
poignée jusqu’à ce qu’on entende
un déclic indiquant qu’il est bien
enclenché.
Pour retirer le bloc-piles de
l’outil, poussez sur le bouton de
dégagement (N) et tirez fermement
le bloc-piles hors de la poignée de
l’outil. Insérez-le dans son chargeur comme décrit dans la section
appropriée de ce manuel.
Indicateur de trait de scie
La partie avant de la semelle de la scie est dotée d’un indicateur
de trait de scie pour les coupes verticales et en biseau. L’indicateur
permet à l’opérateur de guider la scie le long des lignes de coupe
tracées au crayon sur la pièce à couper. L’indicateur s’aligne avec le
côté gauche (extérieur) de la lame de sorte que la fente ou l’« entaille
» soit effectuée du côté droit de l’indicateur. Suivre la ligne de coupe
tracée au crayon de sorte que le trait de scie soit sur le matériau
excédentaire ou de chute.
Français
34
