Le sceau SRPRC
MD
Le sceau SRPRC
MD
(Société de recyclage des piles rechargeables du Canada) apposé sur une pile au nickel-
cadmium, à hydrure métallique de nickel ou au lithium-ion (ou un bloc-piles) indique que les coûts de
recyclage de ces derniers en fin d’utilisation ont déjà été réglés par
DeWALT
. Dans certaines régions, la mise au
rebut ou aux ordures municipales des piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion, est illégale; le
programme de l’Appel à Recycler
MD
constitue donc une solution pratique etécologique.
Appel à Recycler Canada, Inc., en collaboration avec
DeWALT
et d’autres utilisateurs de piles, a mis sur pied de programme aux
États-Unis et au Canada pour faciliter la collecte des piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion
usagées. Aidez-nous à protéger l’environnement et à conserver nos ressources naturelles en renvoyant les piles au nickel-
cadmium, à l’hydrure métallique de nickel ou au lithium-ion usagées à un centre de réparation autorisé
DeWALT
ou chez votre
détaillant afin qu’elles y soient recyclées. On peut en outre se renseigner auprès d’un centre de recyclage local pour connaître
d’autres sites lesacceptant. SRPRC
MD
est une marque déposée de l’Appel à Recycler Canada,Inc.
DIRECTIVES DE SÉCURITÉ IMPORTANTES PROPRES À TOUS LES CHARGEURS DE PILES

AVERTISSEMENT : lisez toutes les consignes de sécurité, les instructions et les symboles d’avertissements du
bloc-piles, du chargeur et du produit. Tout manquement aux avertissements et instructions pose des risques de
décharges électriques, d’incendie et/ou de blessures graves.
• CONSERVEZ CES INSTRUCTIONS - Le guide comporte des consignes de sécurité et de fonctionnement importantes.
• NE PAS tenter de recharger le bloc-piles avec tout autre chargeur qu’une unité
DeWALT
. Le chargeur
DeWALT
et son
bloc-piles sont conçus spécialement pour fonctionner conjointement.
• Ces chargeurs n’ont pas été conçus pour une utilisation autre que recharger les blocs-piles rechargeables
DeWALT
.
Toute autre utilisation comporte des risques d’incendie, de chocs électriques oud’électrocution.
• Protéger le chargeur de la pluie ou de laneige.
• Tirer sur la fiche plutôt que sur le cordon pour débrancher le chargeur. Cela permet de réduire les risques d’endommager la
fiche ou le cordond’alimentation.
• S’assurer que le cordon est protégé de manière à ce que personne ne marche ni ne trébuche dessus, ou à ce qu’il ne
soit ni endommagé ni soumis à aucunetension.
• N’utiliser une rallonge qu’en cas de nécessité absolue. L’utilisation d’une rallonge inadéquate comporte des risques
d’incendie, de chocs électriques oud’électrocution.
• Pour utiliser un chargeur à l’extérieur, le placer dans un endroit sec et utiliser une rallonge conçue pour l’extérieur.
L’utilisation d’une rallonge conçue pour l’extérieur réduit les risques de chocsélectriques.
• Pour la sécurité de l’utilisateur, utiliser une rallonge de calibre adéquat (AWG, American Wire Gauge [calibrage
américain normalisé des fils électriques]). Plus le calibre est petit, et plus sa capacité est grande. Un calibre16, par exemple, a
une capacité supérieure à un calibre18. L’usage d’une rallonge de calibre insuffisant causera une chute de tension qui entraînera
perte de puissance et surchauffe. Si plus d’une rallonge est utilisée pour obtenir une certaine longueur, s’assurer que chaque
rallonge présente au moins le calibre de fil minimum. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de
rallonge et l’intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est
petit, plus la rallonge peut supporter decourant.
Calibre minimum pour les cordons d'alimentation
Volts
Longueur totale du cordon
d'alimentation en mètre (pieds)
120V
7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)
240V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)
Ampères
AWG
Plus que Pas plus
que
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Non recommandé

AVERTISSEMENT : si la fiche ou le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son
représentant ou par une personne non moins qualifiée pour éviter tout danger.
• Ne poser aucun objet sur le chargeur. Ne pas mettre le chargeur sur une surface molle qui pourrait en bloquer la
ventilation et provoquer une surchauffe interne. Éloigner le chargeur de toute source de chaleur. Le chargeur dispose d’orifices
d’aération sur le dessus et le dessous duboîtier.
• Ne pas le faire fonctionner avec un cordon d’alimentation ou une ficheendommagée–les remplacer immédiatement.
• Ne pas utiliser le chargeur s’il a reçu un coup, fait une chute ou a été endommagé de quelque façon que ce soit. Le
ramener dans un centre de réparationagréé.
• Ne pas démonter le chargeur. Pour tout service ou réparation, le rapporter dans un centre de réparation agréé. Le fait
de le réassembler de façon incorrecte comporte des risques de chocs électriques, d’électrocution et d’incendie.
• Débrancher le chargeur du secteur avant tout entretien. Cela réduira tout risque de chocs électriques. Le fait de retirer le
bloc-piles ne réduira pas cesrisques.
• NE JAMAIS tenter de connecter 2 chargeursensemble.
• Le chargeur a été conçu pour être alimenté en courant électrique domestique standard de 120volts. Ne pas tenter de
l’utiliser avec toute autretension. Cela ne s’applique pas aux chargeurs de postesmobiles.

AVERTISSEMENT : risques de chocs électriques. Ne laisser aucun liquide pénétrer dans le chargeur, des chocs électriques
pourraient enrésulter.

AVERTISSEMENT : risques de brûlure. Ne submerger le bloc-piles dans aucun liquide et le protéger de toute infiltration de
liquide. Ne jamais tenter d’ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier plastique du bloc-piles est brisé ou
fissuré, le retourner dans un centre de réparation pour y être recyclé.

ATTENTION : risques de brûlure. Pour réduire tout risque de dommages corporels, ne recharger que des blocs-piles
rechargeables
DeWALT
out autre type de piles pourrait exploser et causer des dommages corporels etmatériels.

ATTENTION : sous certaines conditions, lorsque le chargeur est connecté au bloc d’alimentation, des matériaux étrangers
pourraient court-circuiter le chargeur. Les corps étrangers conducteurs tels que (mais pas limité à) poussières de rectification,
débris métalliques, laine d’acier, feuilles d’aluminium, ou toute accumulation de particules métalliques doivent être maintenus
à distance des orifices du chargeur. Débrancher systématiquement le chargeur lorsque le bloc-piles n’y est pas inséré.
Débrancher systématiquement le chargeur avant toutentretien.
CONSERVER CES CONSIGNES
CHARGEMENT DU BLOCPILES
REMARQUE: afin d’assurer la performance et la vie maximales des blocs-piles au lithium-ion, chargez complètement le bloc-
pile avant la première utilisation.
1. Branchez le chargeur dans une prise appropriée avant d’insérer le bloc-piles.
2. Branchez le chargeur et le bloc-piles en vous assurant que le bloc-piles est bien mis en place. Le voyant rouge (chargement)
clignotera sans cesse indiquant que le processus de chargement est commencé.
3. Le voyant de clignotement du chargement de stade 1 représente le processus de chargement qui charge la majorité de la
capacité de la pile. Le voyant de clignotement du chargement de stade 2 représente le reste, ou le processus de chargement
complémentaire, permettant à la pile d’atteindre sa pleine capacité.
4. La fin de la recharge sera indiquée par le voyant qui demeurera allumé de façon continue. Le bloc-piles est complètement
chargé et peut être retiré utilisé à ce moment ou laissé dans le chargeur.
REMARQUE: pour retirer le bloc-piles, on doit appuyer sur le bouton de libération du bloc-piles sur certains chargeurs

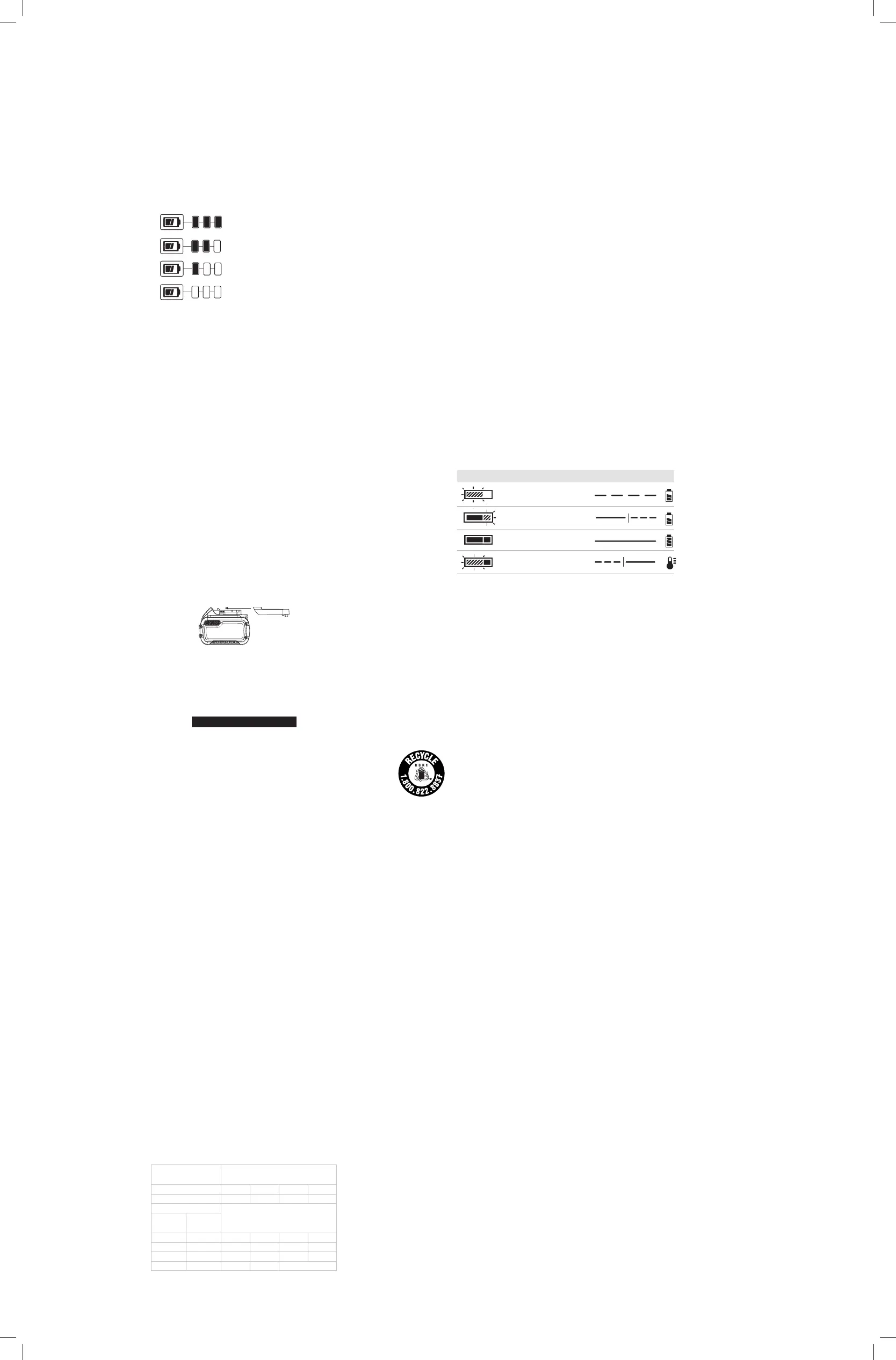

Indicateurs
Chargement de stade 1
Chargement de stade 2
Bloc-piles Chargé
Suspension de Charge Contre
le Chaud/Froid*
* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1106, DCB1112: le voyant rouge ne cessera de clignoter,
mais un voyant jaune restera allumé pendant cette opération. Lorsque le bloc-piles aura repris une température appropriée, le
voyant jaune s’éteindra et le chargeur reprendra sa procédure decharge.
Le chargeur ne pourront recharger des blocs-piles défectueux. Le chargeur qui refuse de s’allumer peut indiquer un problème
avec le chargeur ou le bloc-piles défectueuse.
REMARQUE : si le chargeur ne se met pas en fonction, faites tester le chargeur et le bloc-piles à un centre de service autorisé.
Laisser le Bloc-Piles dans le Chargeur
Le chargeur et son bloc-piles peuvent rester connectés, le voyant du chargeur affichant alors bloc-piles chargé.
Fonction de suspension de charge contre le chaud/froid
Lorsque le chargeur détecte un bloc-piles trop chaud ou trop froid, il démarre automatiquement la fonction de suspension
de charge contre le chaud, suspendant le chargement jusqu’à ce que le bloc-piles ait repris une température appropriée. Le
chargeur ensuite se remettra automatiquement en mode de chargement. Cette caractéristique assure aux blocs-piles une durée
de viemaximale.
Un bloc-piles froid peut recharger moins vite qu’un bloc-piles chaud.
Les chargeurs DCB118 et DCB1112 sont munis d’un ventilateur interne conçu pour refroidir le bloc-piles. Le ventilateur se mettra
automatiquement en marche chaque fois que le bloc-piles aura besoin de se refroidir.
N’utilisez jamais le chargeur si le ventilateur ne fonctionne pas correctement ou si ses fentes d’aération sont bloquées. Protégez
systématiquement l’intérieur du chargeur de tout objet étranger.
Système de protection électronique
Les appareils au Li-Ion sont équipés d’un système électronique de protection pour protéger les blocs-piles de toute surcharge,
surchauffe ou fuite importante.
L’appareil s’arrêtera automatiquement dès que le système électronique de protection sera activé. Si c’était le cas, placez le bloc-
piles au lithium-ion sur son chargeur jusqu’à ce qu’il soit complètement rechargé.
Remarques importantes concernant lechargement
1. Pour augmenter la durée de vie du bloc-piles et optimiser son rendement, le recharger à une température ambiante de
18°C à 24°C (65°F à 75°F). NE PAS charger lorsque le bloc-piles est en dessous de +4,5°C (+40°F) ou au-dessus de +40°C
(+104°F). C’est important pour prévenir tout dommage sérieux au bloc-piles.
2. Le chargeur et son bloc-piles peuvent devenir chauds au toucher pendant la charge. C’est normal et ne représente en aucun
cas une défaillance du produit. Pour faciliter le refroidissement du bloc-piles après utilisation, éviter de laisser le chargeur ou
le bloc-piles dans un local où la température ambiante est élevée comme dans un hangar métallique ou une remorque non
isolée.
3. Si le bloc-piles ne se recharge pas correctement:
a. Vérifier le bon fonctionnement de la prise en y branchant une lampe ou tout autre appareilélectrique.
b. Vérifier que la prise n’est pas contrôlée par un interrupteur qui coupe le courant lorsqu’on éteint leslumières.
c. Déplacer le chargeur et le bloc-piles dans un local où la température ambiante se trouve entre environ 18°C et 24°C
(65°F et 75°F).
d. Si le problème persiste, amener l’outil, le bloc-piles et son chargeur dans un centre de réparation local.
4. Recharger le bloc-piles lorsqu’il ne produit plus assez de puissance pour effectuer un travail qu’il faisait facilement
auparavant. NE PAS CONTINUER à l’utiliser dans ces conditions. Suivre la procédure de charge. Si nécessaire, il est aussi
possible de recharger
un bloc-piles partiellement déchargé sans effet nuisible sur le bloc-piles.
5. Les corps étrangers conducteurs tels que (mais pas limité à) poussières de rectification, débris métalliques, laine d’acier,
feuilles d’aluminium, ou toute accumulation de particules métalliques doivent être maintenus à distance des orifices du
chargeur. Débrancher systématiquement le chargeur lorsque le bloc-piles n’y est pas inséré. Débrancher systématiquement
le chargeur avant tout entretien.
6. Ne pas congeler ou immerger le chargeur dans l’eau ou tout autre liquide.
Instructions d’entretien du chargeur

AVERTISSEMENT : risques de chocs électriques. Débrancher le chargeur de la prise de courant alternatif avant tout entretien.
Éliminer toute saleté ou graisse de la surface externe du chargeur à l’aide d’un chiffon ou d’une brosse non métallique douce.
N’utiliser ni eau ni aucun nettoyantliquide.
Installation murale
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1106, DCB1112
Ces chargeurs ont été conçus pour une installation murale ou pour être posés sur une table ou une surface de travail. Pour une
fixation murale, installez le chargeur à proximité d’une prise électrique, et à l’écart de coins ou de toute autre obstruction au
passage de l’air. Utilisez l’arrière du chargeur pour marquer l’emplacement des vis de montage sur le mur. Fixez soigneusement
le chargeur à l’aide de vis autoforeuses (vendues séparément) d’au moins 25,4mm (1po) de long, et de diamètre de tête de
7–9mm (0,28–0,35po), que vous visserez dans le bois en laissant une longueur optimale d’environ 5,5mm (7/32po) exposée.
Alignez les orifices à l’arrière du chargeur sur les vis exposées et insérez à fond ces dernières dans les orifices.
Expédition du bloc-piles
DeWALT
FLEXVOLT
MC
Le bloc-piles
DeWALT
FLEXVOLT
MC
possède deux modes: Utilisation et Expédition.
Mode Utilisation: lorsque le bloc-piles
DeWALT
FLEXVOLT
MC
est par lui-même ou dans un produit 20Vmax*, il fonctionnera
comme un bloc-piles de 20V max*. Lorsque le bloc-piles FLEXVOLT
MC
est dans un produit de 60V max* ou 120V max* (deux
blocs-piles de 60V max*), il fonctionnera comme un bloc-piles de 60V max*.
Mode Expédition: lorsque le capuchon est inséré sur le bloc-piles FLEXVOLT
MC
, le bloc-piles est en mode Expédition. Les
modules de cellules sont électriquement déconnectés du bloc le faisant correspondre à trois blocs-piles d’un wattheure (Wh)
inférieur comparé à un bloc-piles de wattheure élevé. Ce passage à trois blocs-piles à un wattheure inférieur peut permettre au
bloc-piles d’être exempté de suivre certaines directives d’expédition imposées sur les blocs-piles de wattheure supérieur.
L’étiquette du bloc-piles donne deux estimations de wattheures (se reporter à l’exemple). Selon comment le bloc-piles est
expédié, l’estimation appropriée de wattheure doit être utilisée pour déterminer les modalités d’expédition lui correspondant. Si
le capuchon d’expédition est utilisé, le bloc-piles sera considéré comme 3 blocs-piles au wattheure indiqué pour «Expédition».
S’il est expédié sans le capuchon ou dans un outil, le bloc-piles sera considéré comme un seul bloc-piles au wattheure indiqué à
côté de «Utilisation».
USE: 120 Wh Shipping: 3 x 40 Wh
Exemple d’étiquetage d’utilisation et d’expédition
Par exemple, le Wh de expédition pourra indiquer 3x40Wh, ce qui correspond à 3 blocs-piles de 40wattheures chacun.
L’utilisation du Wh pourra indiquer 120Wh (sous-entendu 1bloc-piles).
Recommandations de stockage
1. Le lieu idéal de rangement est un lieu frais et sec, à l’abri de toute lumière solaire directe et de toute températureexcessive.
2. Pour un stockage prolongé, il est recommandé d’entreposer le bloc-piles pleinement chargé dans un lieu frais et sec, hors du
chargeur pour optimiser lesrésultats.
REMARQUE: les blocs-piles ne devraient pas être entreposés complètement déchargés. Il sera nécessaire de recharger le bloc-
piles avantréutilisation.
Instructions d’entretien du blocs-pile
Éliminer toute saleté ou graisse de la surface externe du blocs-pile à l’aide d’un chiffon ou d’une brosse non métallique douce.
N’utiliser ni eau ni aucun nettoyantliquide.
Témoin de Charge du Bloc-Piles
Certains blocs-piles
DeWALT
possèdent un témoin de charge qui consiste en trois voyants Del indiquant le niveau de charge
dubloc-piles.
Le témoin de charge indique approximativement le niveau de charge restant dans le bloc-piles en fonction des
voyantssuivants:
Chargé de 75 à 100%
Chargé de 51 à 74%
Chargé de < 50%
Le bloc-piles doit être rechargé
Pour activer le témoin de charge, maintenez appuyé le bouton du témoin de charge. Une combinaison des trois voyants Del
s’allumera indiquant le niveau de charge. Lorsque le niveau de charge du bloc-pile atteint la limite minimale d’utilisation, le
témoin de charge reste éteint et le bloc-piles doit êtrerechargé.
REMARQUE: le témoin de charge ne fait qu’indiquer le niveau de charge du bloc-piles. Il ne donne aucune indication quant
au fonctionnement de l’outil. Son propre fonctionnement pourra aussi varier en fonction des composants produit, de la
température et de l’applicationd’utilisation.
Pour plus d’informations quant au témoin de charge du bloc-piles, veuillez appeler le 1-800-4-
DeWALT
(1-800-433-9258) ou
vous rendre sur notre site www.dewalt.com.
Transport

AVERTISSEMENT : risques d’incendie. Au moment de ranger ou transporter le bloc-piles, veiller à protéger ses
bornes à découvert de tout objet métallique. Par exemple, éviter de placer le bloc-piles dans un tablier, une poche,
une boîte à outils ou un tiroir, etc. contenant des objets tels que clous, vis, clés, etc. Le fait de transporter des blocs-piles
comporte des risques d’incendie, car les bornes des piles pourraient entrer, par inadvertance, en contact avec des
objets conducteurs, tels que: clés, pièces de monnaie, outils ou autres. La réglementation sur les produits dangereux
(Hazardous Material Regulations) du département américain des transports interdit, en fait, le transport des blocs-piles
dans les commerces ou dans les avions dans les bagages de cabine, À MOINS qu’ils ne soient correctement protégés de tout
court-circuit. Aussi lors du transport individuel de blocs-piles, s’assurer que leurs bornes sont bien protégées et isolées de tout
matériau pouvant entrer en contact avec elles et provoquer un court-circuit. REMARQUE: il ne faut pas laisser de piles au
li-ion dans les bagagesenregistrés.

DeWalt DCB1106 Specifications

General

Quantity per pack	1 pc(s)
