ESPAÑOL
35
Gatillo de Velocidad Variable y Botón de
Control de Avance/Reversa (Fig. A)
La herramienta se enciende y apaga al jalar y liberar el
gatillo de velocidad variable
3
. Mientras más se presione
el gatillo, mayor será la velocidad del herramienta. Su
herramienta está equipada con un freno. El mandril se
detendrá tan pronto como el interruptor de gatillo se libere
por completo.
Un botón de control de avance/reversa
4
determina la
dirección de rotación de la herramienta y también sirve
como un botón de bloqueo de apagado.
• Para seleccionar la rotación de avance, libere el gatillo
y presione el botón de control de avance/reversa en el
lado derecho de la herramienta.
• Para seleccionar la reversa, presione el botón de
control de avance/reversa en el lado izquierdo de
laherramienta.
NOTA: La posición central del botón de control bloquea
la herramienta en la posición apagada. Cuando cambie
la posición del botón de control, asegúrese que se libere
elgatillo.
NOTA: No se recomienda el uso continuo en rango
de velocidad variable. Puede dañar el interruptor y se
debeevitar.

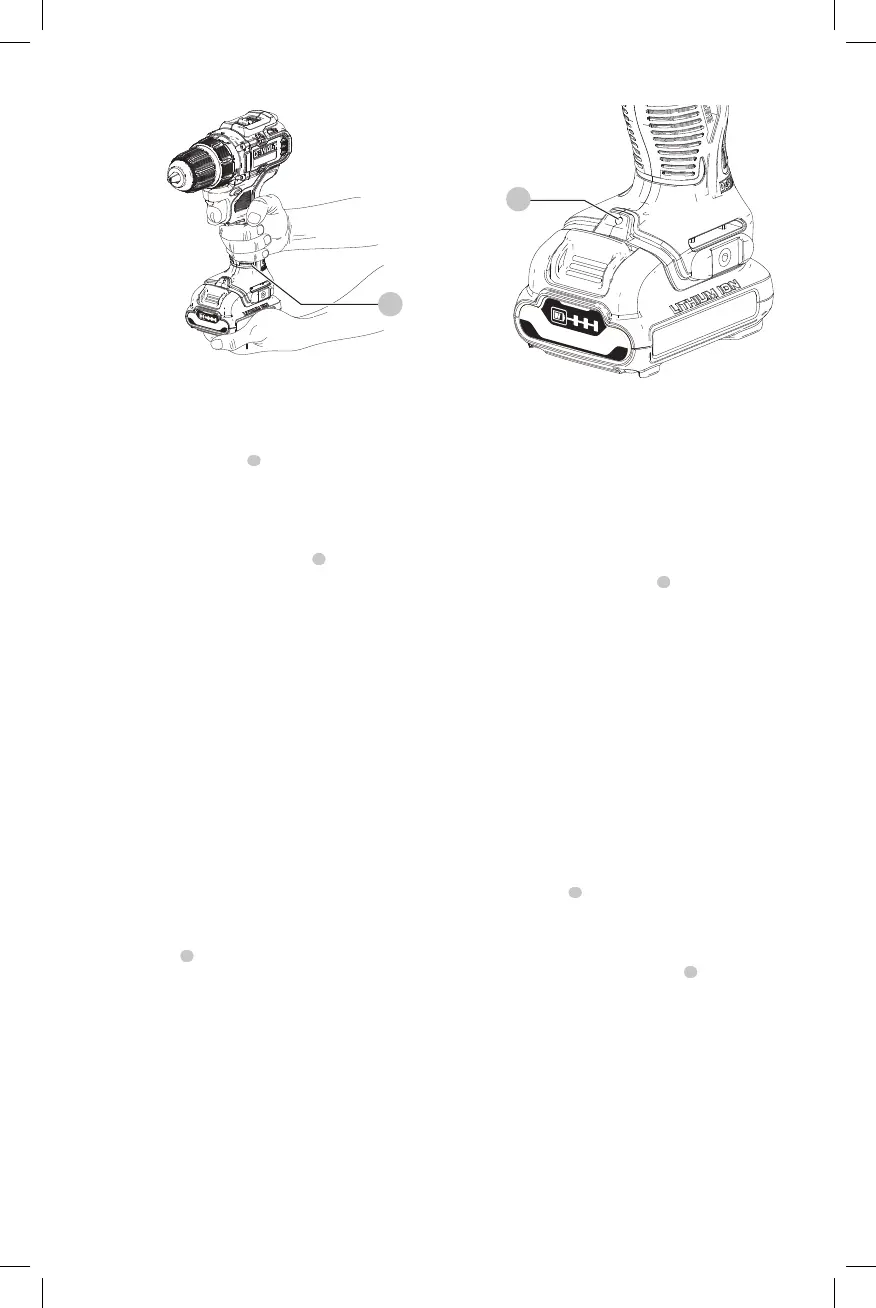

Fig.E
9
Luz de Trabajo (Fig. F)
ATENCIÓN: No mire directamente la luz de
trabajo. Podría resultar en lesiones oculares serias.
La luz de trabajo
7
se encuentra en la pata de la
herramienta. La luz de trabajo se activa cuando se presiona
el gatillo. Si el interruptor de gatillo permanece presionado,
la luz de trabajo permanecerá encendida en todos
losmodos.
La luz se apagará automáticamente 20 segundos después
que se libere el interruptor de gatillo.
NOTA: La luz de trabajo es para iluminar la superficie
de trabajo inmediata y no se pretende que se use como
unalinterna.
Fig.F
7
Realización de Aplicación (Fig. A)
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, SIEMPRE asegúrese que la pieza de
trabajo esté asegurada firmemente.
ADVERTENCIA: Siempre espere hasta que el motor se
detenga por completo antes de cambiar la dirección
de rotación.
Antes de realizar el trabajo:
• Ajuste el selector de velocidad
6
. Consulte Selección
de velocidad.
• Instale la broca o accesorio apropiado en el mandril.
Consulte Instalación de una broca o accesorio en un
mandril sin llave.
ADVERTENCIA:
• No utilice esta herramienta para mezclar o
bombear fluidos fácilmente combustibles o
explosivos (bencina, alcohol, etc.).
• No mezcle ni agite líquidos inflamables
etiquetados de forma correspondiente.
Destornillado
Su herramienta tiene un embrague con torque ajustable
para conducir y eliminar una amplia variedad de formas y
tamaños de sujetadores. Los números 1-15 en el collar de
selección de modo
5
se utilizan para establecer un rango
de par para atornillar. Cuanto mayor sea el número en el
collar, mayor será el torque y mayor será el sujetador que
puede ser impulsado.
1. Gire el collar de selección de modo
5
a la posición
deseada. Consulte Selección de modo.
2. Jale el interruptor de gatillo aplicando presión en línea
recta con la broca hasta que el sujetador se asiente a la
profundidad deseada en la pieza de trabajo.
Recomendaciones para atornillar
• Comience con ajustes de par de torsión más bajos,
luego avance a ajustes de torsión más altos para evitar
daños a la pieza de trabajo o sujetador.
• Realice algunos recorridos de práctica en chatarra o
en áreas que no se verán de la pieza de trabajo para
