3. Retirez le clip de la glissière du ressort
29
de la glissière du ressort
30
. Reportez-vous en
FigureQ.
4. Faites tourner la butée du ressort
31
et retirez la rondelle
32
et le ressort de rappel
33
.
Reportez-vous enFigureR.
5. Installez le nouveau ressort de rappel et sa rondelle sur la glissière du ressort
30
. Tout en
compressant le ressort avec la rondelle contre l’extrémité opposée de la glissière, tournez la
nouvelle butée du ressort au-delà de la rainure
34
du clip de la glissière duressort.
6. Installez soigneusement le nouveau clip de la glissière du ressort et positionnez la butée
contre leclip.
7. Répétez les étapes3–6 pour le deuxièmeressort.
REMARQUE : vérifiez le retour du profil en glissant le profil (35) en haut de la barre des
ressorts et laissez-le aller. Il devrait retourner en raison de la force provenant des ressorts.
8. Réinsérez le système de rappel
28
dans l’appareil. Il est important d’essayer d’aligner le
profilé avec le volant moteur avant de revisser le système de rappel sur l’appareil. Cela peut
être effectué en connectant un bloc-piles et en poussant puis relâchant le nez de l’appareil
contre un établi ou une surface dure. Cela devrait faire tourner lemoteur.

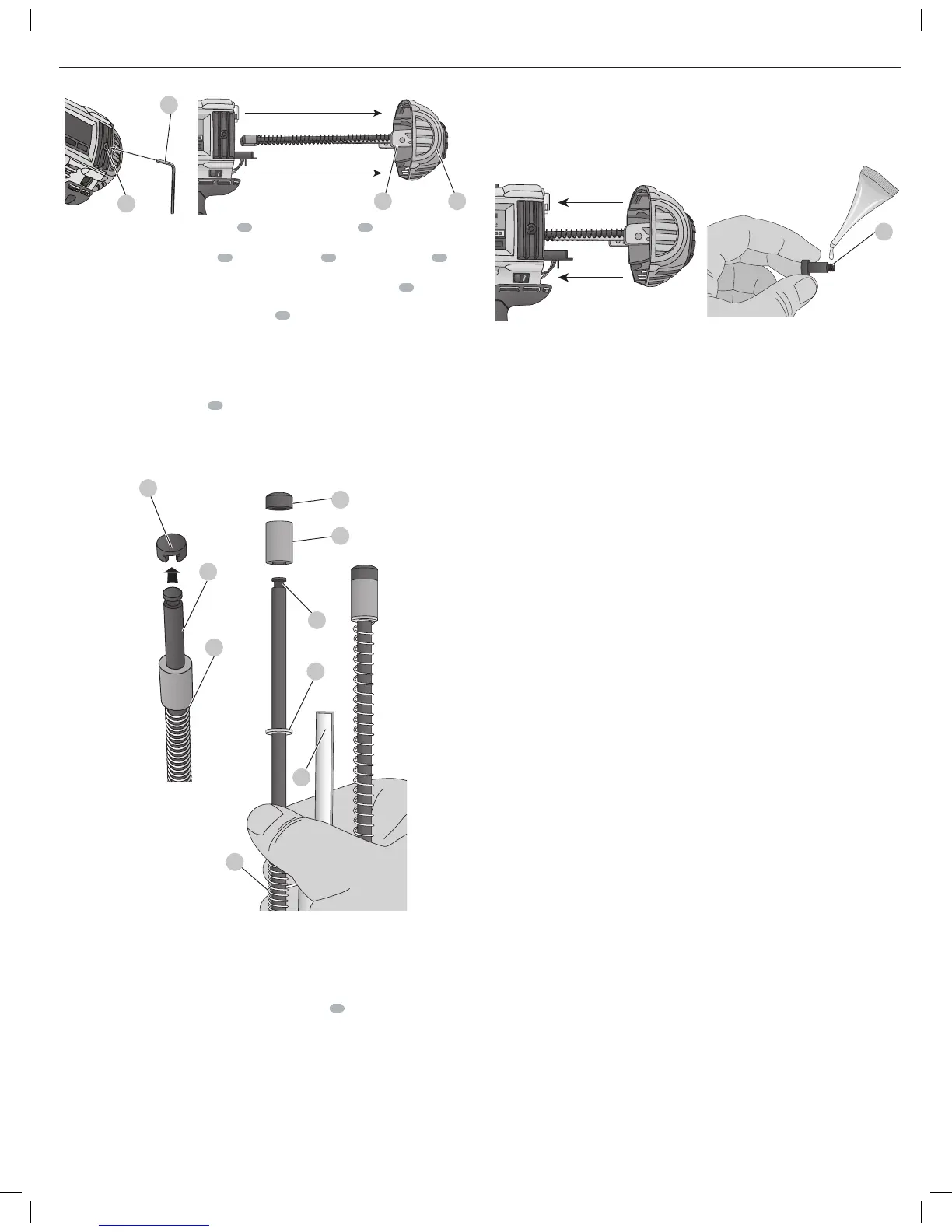

Fig. Q
29
30
31
Fig. R
29
31
32
34
35
33
REMARQUE: lorsque le profilé et le volant moteur sont correctement alignés, on remarquera
que la vitesse de plein régime du moteur tombera. Si le profilé et le volant moteur ne sont
pas correctement alignés, il se pourra que le moteur ne démarre pas, ou qu’il ralentisse
anormalement et que l’appareil émette un fort grincement. Dans cette éventualité, retirez
puis réinstallez le système derappel.
9. Une fois le système de rappel correctement installé, ouvrez la burette de Loctite
MD
* fournie et
appliquez en une petite quantité sur le filetage des deux vis
27
puis réinstallez les deux vis à
l’aide de la clé et resserrezsoigneusement.

AVERTISSEMENT: tester systématiquement l’appareil en tirant quelques clous courts
dans du bois tendre pour vérifier que l’outil fonctionne correctement. Dans le cas contraire,
contacter immédiatement un centre de réparation
DeWALT
agréé.

AVERTISSEMENT: le contenu de la burette de loctite
MD
peut irriter les yeux, la peau et le
système respiratoire. utiliser le contenu dans son entier après ouverture. Ne pas respirer les
émanations. Protéger soigneusement les yeux, la peau et les vêtements de tout contact.
Utiliser seulement sur des lieux bien aérés. Maintenir hors de la portée des enfants.
TRAITEMENT DE SECOURS D’URGENCE: contient du diméthacrylate de polyglycol,
oléate polyglycol, propylène glycol, dioxide de titane et hydroperoxide de cumène. En
cas d’ingestion, contacter immédiatement un centre antipoison ou un médecin. Ne pas
provoquer des vomissements. En cas d’inhalation, exposer l’individu à l’air pur. En cas de
contact oculaire, rincer 15 minutes à l’eau claire. Consulter un médecin. En cas de contact
cutané, rincer abondamment à l’eau claire. En cas de contact avec les vêtements, retirer
cesderniers.
