Motor
Consulte el manual de instrucciones del motor para localizar y operar
otros controles del motor.
Especifi caciones de la bomba
CAT 67DX
Aceite: Use DP70
Capacidad de aceite: 319,4 ml (10,8 oz)
A. Ensamblado del mango
B. Marco
C. Manguera de alta presión
D.
Pistola pulverizadora
profesional
E. Varilla pulverizadora de con-
exión rápida
F. Ensamblado del panel
G. Soporte para la boquilla
H. Tapón de aceite de la bomba
de alta presión
I. Tapón/varilla para medición
del nivel de aceite del motor
J. Bomba de alta presión
K. Motor
L. Control de la estrangulación
del carburador
M. Agarradera de arranque
N. Palanca de la válvula de
combustible
O. Interruptor del motor
P. Tapa del gas
Q. Tapa del control de gases
R. Mango lateral

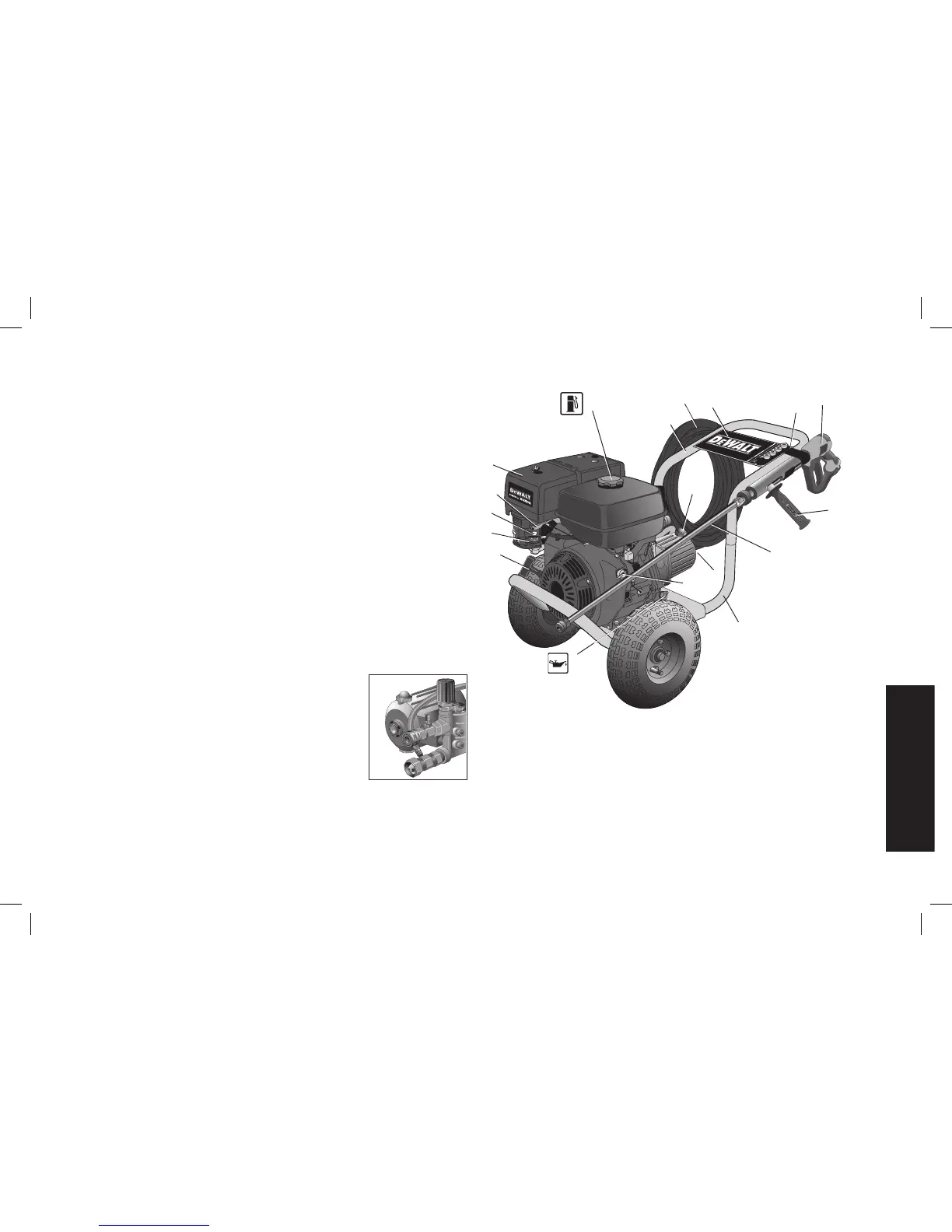

LAVADORA A PRESIÓN CON MOTOR A DP3700
K
D
E
C
L
N
A
M
F
B
G
J
H
O
I
P
Q
FIG. 1
R
