FRANÇAIS
11
Fig. G
18
17
Fig. H
19
19
19
19

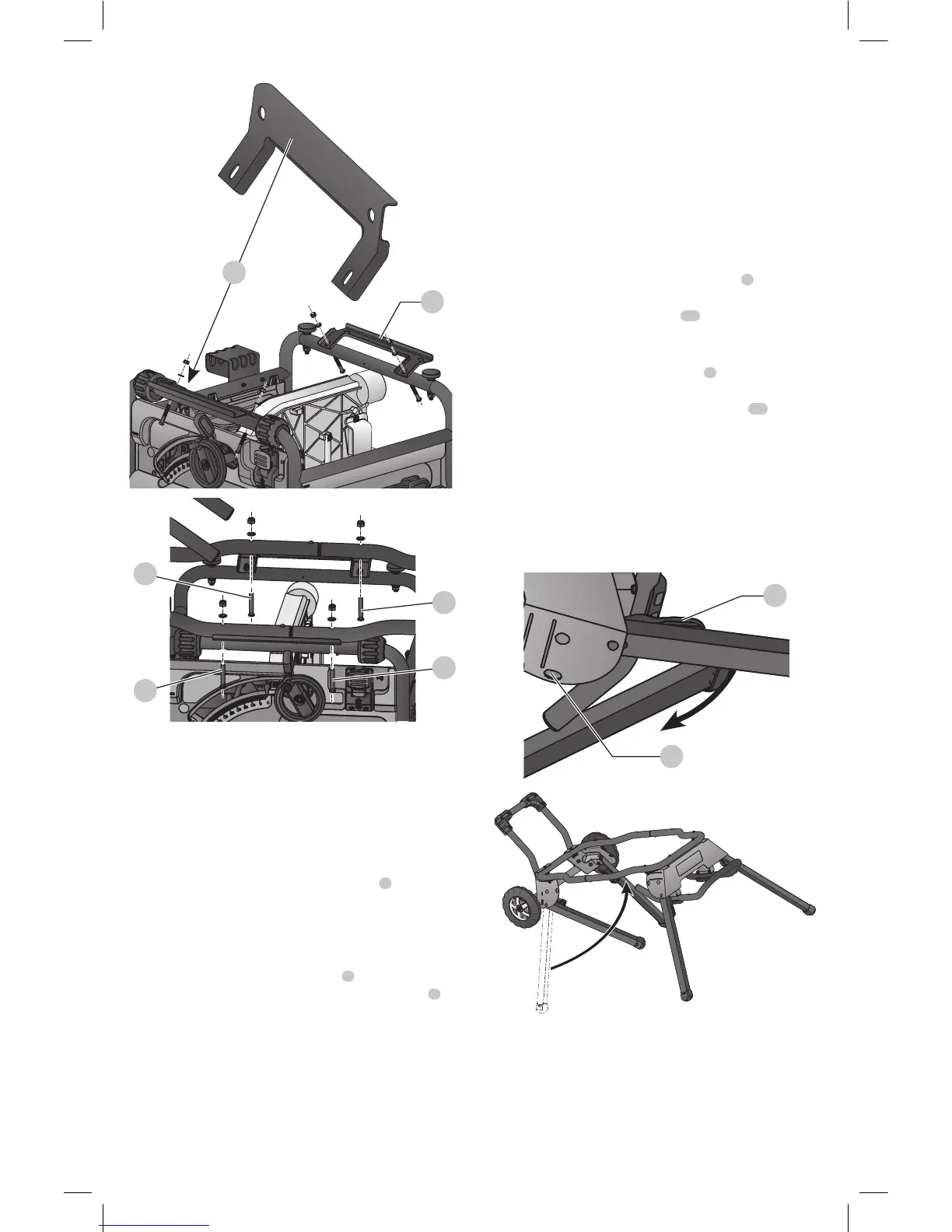

Déploiement des pattes du socle (Fig. A)
Au moyen des roues, déplacer le socle à l’espace de travail
prévu. S’assurer que l’aire choisie est plane et stable avant
d’installer la scie et le socle.
1. Inclinez le socle jusqu’à ce que la scie soit à un angle de
90 degrés en reposant sur la béquille.
2. Dépliez les pieds latéraux de la poignée en appuyant
sur les leviers de déverrouillage des pieds
3
et faites
pivoter jusqu’à ce que les goupilles de verrouillage
s’enclenchent dans les orifices. Répétez l’opération pour
l’autre côté.
3. Dépliez les pieds latéraux de la roue en tournant les
leviers de déverrouillage des pieds
4
et faites pivoter
le pied jusqu’à ce que les goupilles de verrouillage
5
s’enclenchent dans les orifices. Répétez l’opération pour
l’autre pied.
AVERTISSEMENT: s’assurer que les goupilles de
verrouillage sont bien enclenchées et les pieds
fermement maintenus en place.
4. Alors que les pieds sont verrouillés en position ouverte,
tirez le socle vers vous et inclinez-le jusqu’à ce que les
quatre pieds reposent sur le sol.
Transport de la scie sur son socle (Fig. I)
Rabattre le socle pour le transport
1. En soulevant le socle par sa poignée, inclinez-le jusqu’à
ce que la scie soit à un angle de 90 degrés en reposant
sur la béquille.
2. Rabattez les pieds latéraux de la poignée en appuyant
sur les leviers de déverrouillage des pieds
3
et faites
pivoter jusqu’à ce que les goupilles de verrouillage
s’enclenchent dans les orifices
15
. Répétez l’opération
pour le deuxième pied latéral de poignée du socle.
3. Rabattez les pieds latéraux de la roue en tournant les
leviers de déverrouillage des pieds
4
avec le pied (ou
la main) et faites pivoter jusqu’à ce que les goupilles de
verrouillage s’enclenchent dans les orifices
15
. Répétez
l’opération pour l’autre roue.
AVERTISSEMENT: avant de transporter, l’outil
doit être de débranché de l’alimentation
électrique principale ou la pile doit être retirée.
AVERTISSEMENT: s’assurer que les goupilles de
verrouillage sont bien enclenchées et les pieds
fermement maintenus en place.
Fig. I
3
15
