ESPAÑOL
16
Hardware de montaje de sierra DW745/DWE7480/DCS7485
(no incluido con DWE7491RS):
Soportes adaptadores (delantero y trasero) (2)
Pernos de cabeza plana M6 (4)
Arandelas planas M6 (4)
Tuercas de fijación M6 (4)
Pernos de cabeza plana M8 (4)
Arandelas planas M8(4)
Tuercas de fijación M8(4)

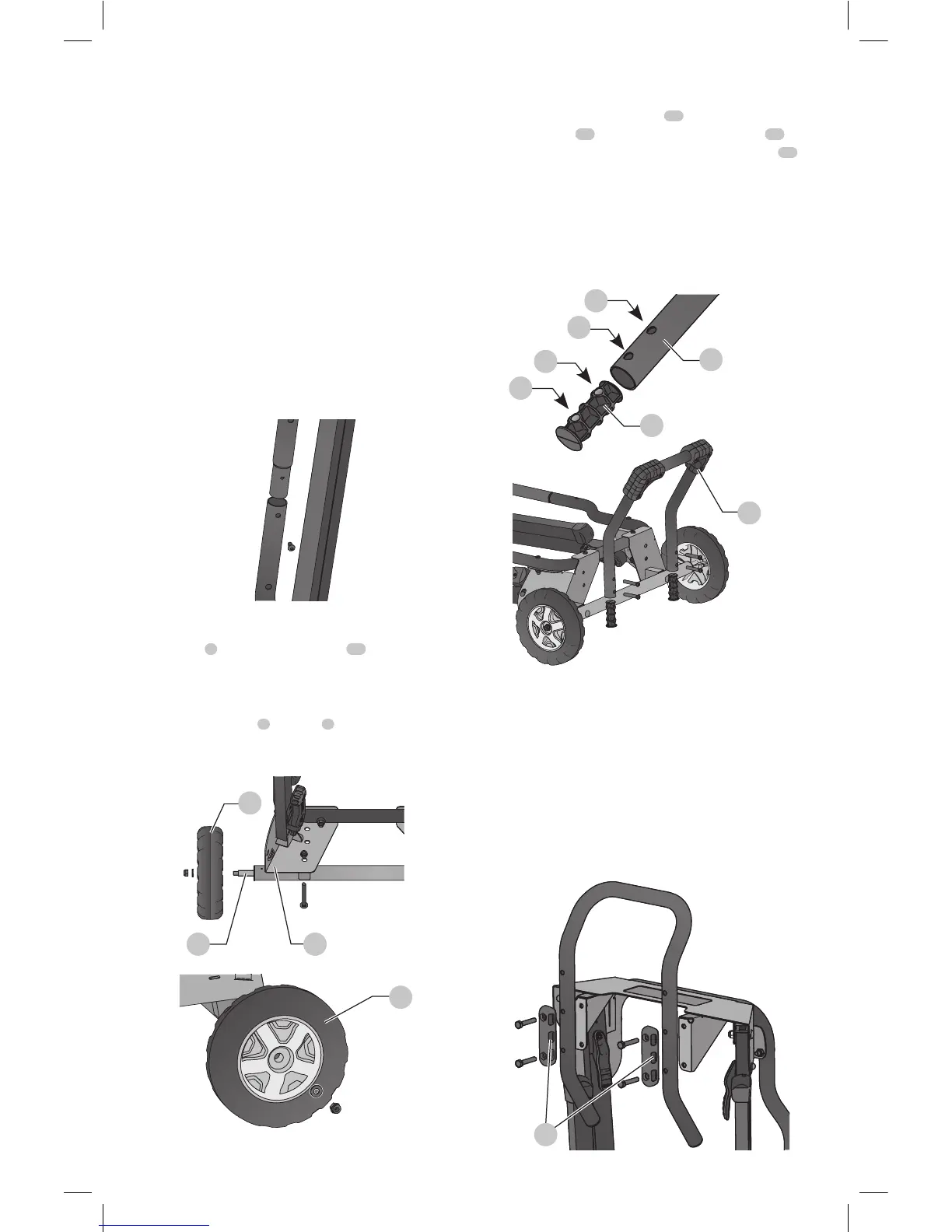

Montaje de las Mitades del Marco del
Soporte (Fig. B)
1. Deslice el diámetro del tubo más pequeño en la parte
del tubo opuesto como se muestra hasta que los
orificios estén alineados.
2. Instale tornillos de cabeza alomada M6 x 12 hasta que
estén apretados en ambos lados.
Fig. B
Fijación de las Ruedas y el Eje (Fig. C)
1. Fije el eje
1
al soporte del extremo
10
alineando
los orificios previamente perforados. Asegure el eje
al soporte del extremo utilizando los dos tornillos de
carruaje y las tuercas de fijación suministrados.
2. Coloque las ruedas
2
en el eje
1
y asegúrelas con las
arandelas y las tuercas de fijación según se indica. Ajuste
la rueda y las tuercas del eje firmemente.
2
Fig. C
2
1
17
Acoplamiento del Pie de Apoyo (Fig. D)
Introduzca los tapones para tubo
11
en el extremo del tubo
del pie de apoyo
12
. Asegúrese de que los orificios
13
de
los tapones para tubo estén alineados con los orificios
14
del tubo del pie de apoyo antes de introducir los tapones.
Alinee los orificios del pie de apoyo con los orificios del
soporte del extremo. Asegúrese de que el pie de apoyo esté
apuntando hacia arriba cuando el soporte esté en posición
vertical. Asegure el pie de apoyo con los cuatro tornillos
alomados M8 x 40 y tuercas provistos como se muestra.
11
Fig. D
11
12
13
13
14
14
Fijación de la Agarradera (Fig. E)
Fije la agarradera con los cuatro pernos de cabeza
hexagonal M8x40 provistos. Pase los pernos a través
de los pies de la agarradera, luego a través del tubo de
la agarradera y a través de los orificios de la plancha de
refuerzo en el soporte del extremo. Instale las (4) tuercas y
apriete bien.
NOTA: La agarradera tiene dos posiciones opcionales:
una posición compacta y una posición de instalación/
transporte fácil.
Fig. E
8
