40

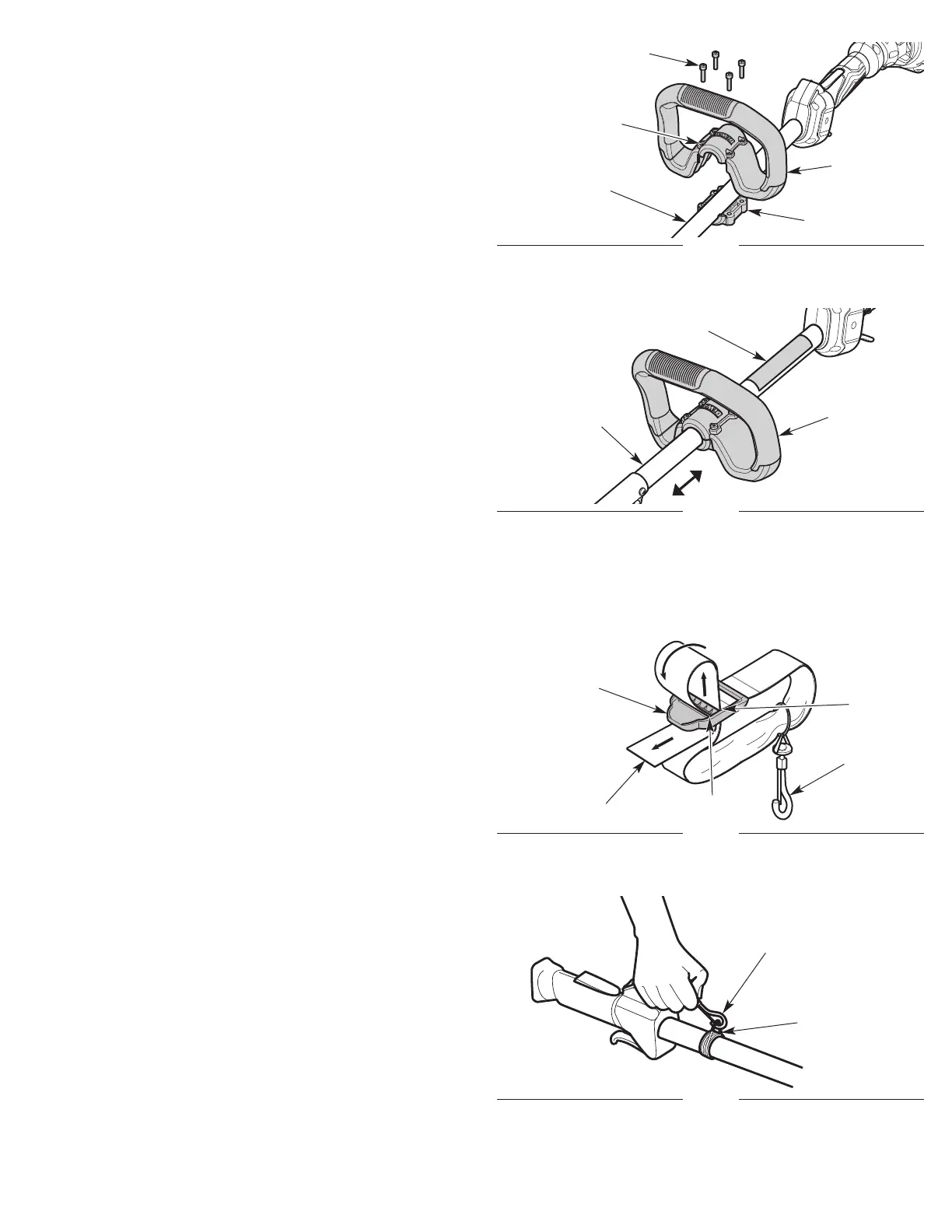

Fig. 6
Courroie
Boucle
Attache
Fig. 7
Boucle d'harnais /
de sangle d'épaule
Attache
Fente
centrale
Fente inférieure
ASSEMBLAGE ET UTILISATION DE LA BANDOUILIÈRE
Assemblage de la bandoulière
1. Poussez la courroie à travers la fente centrale de la boucle (Fig. 6).
2. Repliez la sangle et faites-la passer dans la fente inférieure de la
boucle (Fig. 6).
Utilisation de la bandoulière
1. Placez la bandoulière par-dessus la tête de l'opérateur et sur
l'épaule gauche (Fig. 8).
2. Démarrez l'appareil. Reportez-vous à la section Démarrage et arrêt.
3. Enclenchez l'attache sur la boucle/harnais de la bandoulière
(Fig. 7).
4. Ajustez la bandoulière en fonction de l'opérateur (Fig. 9). Tirez la
boucle vers le haut pour desserrer la bandoulière. Tirez la
bandoulière vers le bas pour serrer la bandoulière.
INSTALLATION ET RÉGLAGE DE LA POIGNÉE
Installation de la poignée
1. Appuyez sur la base de la poignée et maintenez-la contre la face
inférieure du boîtier d'arbre supérieur (Fig. 4).
2. Enfoncez le haut de la poignée sur la base de la poignée jusqu'à
ce qu'elles s'enclenchent (Fig. 4).
3. Insérez les boulons (x4) dans les trous (x4) (Fig. 4).
4. Serrez les boulons, mais pas complètement. Utilisez une clé
Allen de 4 mm (5/32 po).
5. Maintenez l’unité en position d’utilisation. Déplacez le manche
vers le haut ou le bas sur le tube supérieur pour trouver une
position confortable (Fig. 5). S'assurer que la poignée est placée
au-delà de l'extrémité de l'étiquette de sécurité (Fig. 5).
6. Serrez les boulons jusqu'à ce que la poignée soit bien fixée.
Réglage de la poignée
Si la poignée doit être ajustée :
1. Desserrez légèrement les boulons (Fig. 4). Utilisez une clé Allen
de 4 mm (5/32 po).
2. Maintenez l’unité en position d’utilisation. Déplacez le manche
vers le haut ou le bas sur le tube supérieur pour trouver une
position confortable (Fig. 5). S'assurer que la poignée est placée
au-delà de l'extrémité de l'étiquette de sécurité (Fig. 5).
3. Serrez les boulons jusqu'à ce que la poignée soit bien fixée.
Fig. 4
Orifice (x4)
Dessus de
poignée
Tube de l’arbre
supérieur
Boulon (x4)
Base de la poignée
Fig. 5
Poignée
Tube de
l’arbre
supérieur
Étiquette de sécurité
