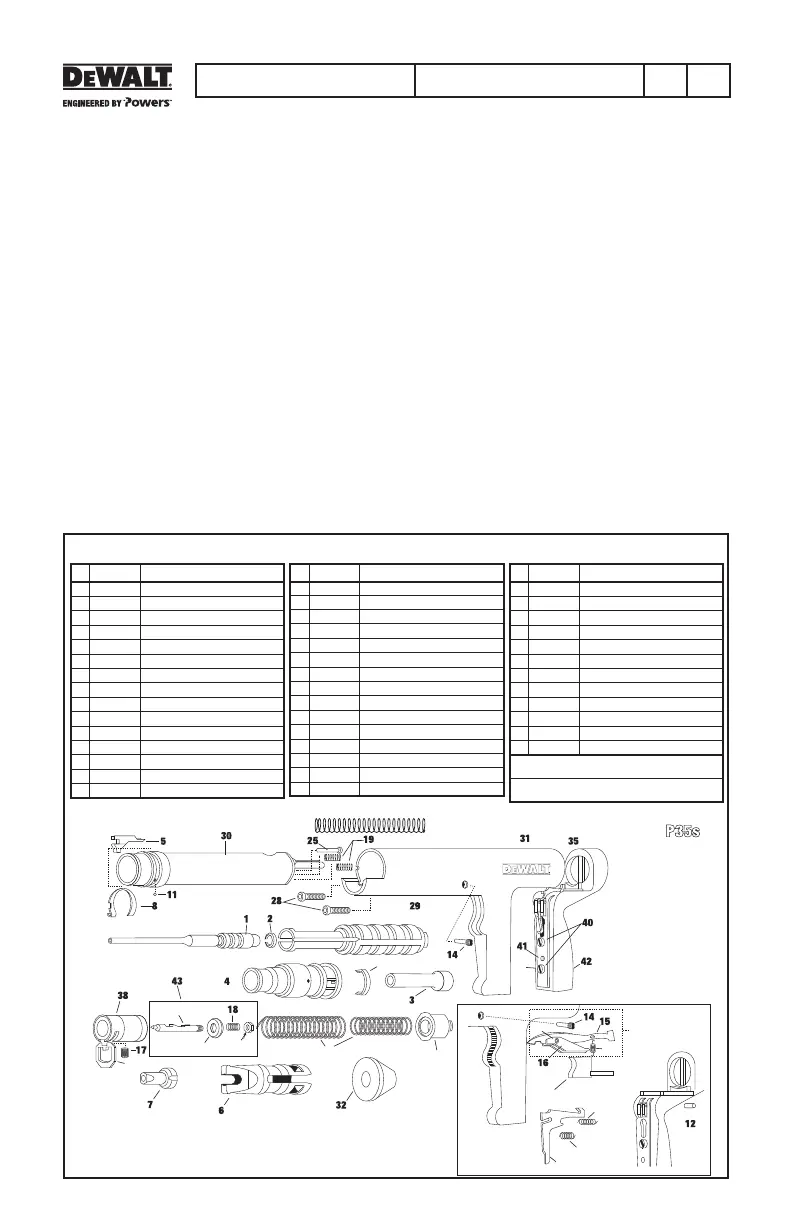

LISTADO DE REPUESTOS PARA P35s
LIMPIEZA Y MANTENIMIENTO ADECUADOS
ASEGÚRESE DE QUE LA HERRAMIENTA NO ESTÉ CARGADA. TAMBIÉN VERIFIQUE QUE LA HERRAMIENTA
NO ESTÉ CALIENTE ANTES DE INTENTAR REALIZAR TAREAS DE DESMONTAJE O LIMPIEZA.
PRUEBA DE FUNCIONAMIENTO DIARIA
Verifique el funcionamiento de la herramienta sin que se haya colocado una carga de pólvora o un fijador en
la herramienta. Empuje hacia abajo contra la superficie de trabajo, jale del gatillo y suelte. Haga funcionar la
herramienta descargada varias veces y asegúrese de que las piezas de la recámara y del mecanismo de disparo
funcionen libremente antes de realizar una fijación.
Debe solicitarle a su representante autorizado de DeWALT que lo ayude a desarmar y limpiar la herramienta por
primera vez. Si alguna vez tiene problemas para volver a ensamblar la herramienta, o tiene alguna duda sobre las
piezas desgastadas, llame a su distribuidor autorizado de herramientas accionadas por pólvora de DeWALT.
LIMPIEZA
Todas las piezas deben limpiarse con aceite detergente y los cepillos de metal suministrados con su kit de
herramientas. Elimine la acumulación de suciedad con el cepillo. Después de limpiarlas con aceite, todas las
piezas deben secarse completamente. El exceso de aceite tenderá a acumular suciedad y polvo. Use protección
ocular cuando limpie la herramienta. La varilla del pistón, el ensamblaje del barril y el receptor deben limpiarse
para retirar el exceso de suciedad todos los días. Verifique el estado del pistón en busca de daños por desgaste y
deformación.
Para mantener esta herramienta en buenas condiciones de funcionamiento, es necesario desarmarla y limpiarla
por completo cuando pueda observarse suciedad en la cara de la recámara, o bien si la herramienta parece
perder potencia. Todas las piezas deben limpiarse con aceite y cepillos de metal. Retire la suciedad adherida.
Todas las piezas deben secarse completamente después de limpiarlas con aceite.
El mantenimiento general de la herramienta debe realizarse cada seis meses o menos, según lo requiera la
frecuencia del uso de la herramienta.
23
39
27
22
21
24
24
37
20
9
26
36
33
LEVER
GUIDE 13
KIT
33
# DESCRIPCIÓN
1 52200-PWR Pistón con anillo 21/SDF, estándar
2 52106-PWR Anillo del pistón
3 52204-PWR Guía 21/F3-1 de tamaño completo
4 52206-PWR Placa base 21/SI de tamaño completo
5 52208-PWR Bloqueo de pistón
6 52210-PWR Placa base 21/S2 para acceso limitado
7 52212-PWR Guía 21/F-2-1 para acceso limitado
8 52214-PWR Muelle anular
9 52118-PWR Gatillo
10 52120-PWR Clip de seguridad
11 52122-PWR Bola de acero
12 52124-PWR Clavija de la palanca de liberación
13 52126-PWR Kit de la guía de la palanca
†
14 52128-PWR Clavija roscada
15 52130-PWR Palanca de avance
# DESCRIPCIÓN
16 52132-PWR Guía de la palanca de avance
17 52134-PWR Resorte del seguro
18 52138-PWR Resorte de retorno del percutor
19 52140-PWR
Resorte y bola de presión de la tira
20 52142-PWR
Resorte de la palanca de avance
21 52144-PWR
Kit de resortes traseros
22 52146-PWR
Seguro
23 52148-PWR
Percutor
24 52150-PWR
Casquete
25 52152-PWR
Clavija de presión
26 52154-PWR
Resorte de compresión
27 52156-PWR
Tuerca del percutor
28 52158-PWR
Tornillo de cabeza Allen delantero (2)
29 52216-PWR
Guía del pistón
30 52218-PWR
Ensamblaje con revestimiento de acero
# DESCRIPCIÓN
31 52220-PWR
Resorte de retorno del gatillo
32 52222-PWR
Carcasa
33 52168-PWR
Ensamblaje de la tira de soporte
34 52170-PWR
Palanca de liberación
35 52172-PWR
Anillo de retención
36 52174-PWR
Resorte de retorno del gatillo
37 52176-PWR Buje de la palanca de avance
39 52180-PWR Retén del resorte (2)
40 52182-PWR Tornillo cilíndrico (2)
41 52184-PWR Tornillo Allen del mango
42 52186-PWR Empuñadura de goma
43
52181-PWR
Ensamblaje del percutor
*
* El ensamblaje del percutor incluye las piezas N.° 18,
23, 27 y 39
†
El kit de la guía de la palanca incluye las piezas N.° 14,
15, 16, 20 y 39
