4. Bedienung
Es gibt 2 mögliche Bedienpaneele für das Modell IBH: das Bedienpaneel für die ECO-Version und das Bedienpaneel
für die FULL-Version. In diesem Kapitel werden beide Bedienpaneele erklärt.

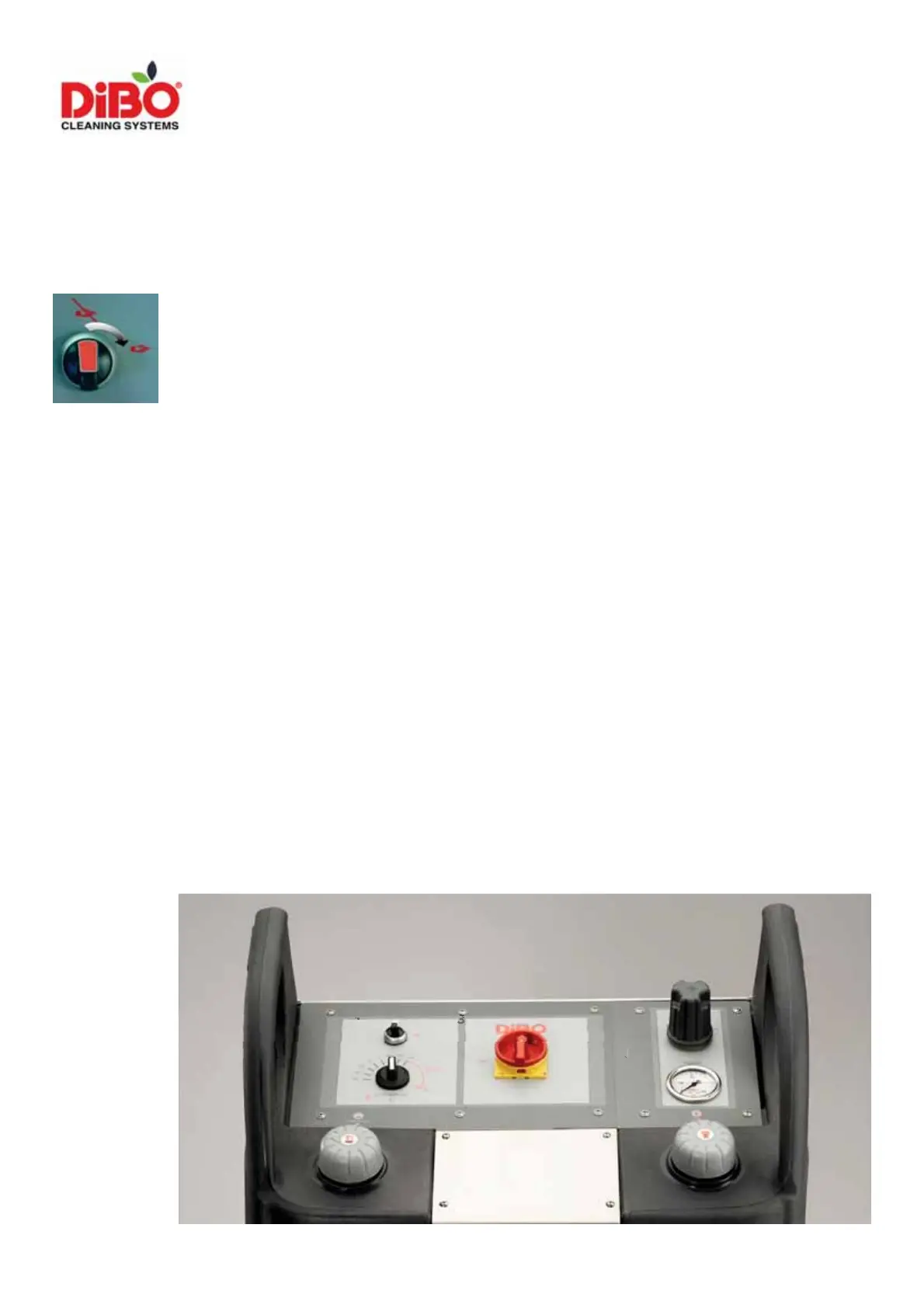

4.1. Bedienkomponenten Version ECO
Der ECO-Version verfügt über folgende Komponenten:
1. Brennerschalter
Diese Drehknopfschalter befindet sich oben links am ECO-Bedienpaneel mit einem LED- Element integriert (siehe
3.4) und hat 2 Positionen :
- Drehen nach rechts: Brenner an
- Drehen nach links: Brenner aus
2. Temperaturregulierung
Die Temperaturregulierung geschieht über einen Drehschalter.
Damit kann man die maximale Temperatur des Reinigungswassers einstellen:
- Schalter nach links drehen - Mindesttemperatur (1 °C).
- Schalter nach rechts drehen - Höchsttemperatur (150 °C).
Testen Sie, mit welchem Spritzdruck und bei welcher Temperatur das Objekt optimal gereinigt und eine Beschädi-
gung vermieden wird (Beispiel: Gummi - nicht höher als 50 °C).
Eine Reinigungstemperatur von über 95°C kann nur erreicht werden, wenn die Durchflussmenge [l/min], die die
Hochdruckpumpe liefert, verringert wird. Ein Schieben des Gasgris nach links reduziert den Durchfluss, und die
Temperatur wird maximal bis zu dem auf dem Thermostat eingestellten Wert erhöht. Wenn der Durchfluss zu ge-
ring wird, setzt der Durchflussschalter den Heizkessel außer Betrieb. Auf diese Weise verhindert das System, dass
die Temperatur den kritischen Wert überschreiten kann (= Überhitzung).
3. Hauptschalter
Der Hauptschalter befindet sich in der Mitte des Bedienpaneels und besteht aus einem roten Gri auf gelbem
Frontblech. Der Hauptschalter hat zwei Positionen:
- 0: STOPP= Aus
- 1: START= Betriebszustand (Spritzen mit Kaltwasser)
4. Manometer
Das Manometer zeigt den Wasserdruck an.
5. Druckregulierung
Der Druckregler mit grauem Drehschalter befindet sich rechts oben am Bedienpaneel.
Um den Druckregler einzustellen, müssen Sie die Schutzkappe der Reinigungsmaschine önen. Über den Dreh-
schalter kann der Druck stufenlos eingestellt werden.
- Schalter nach rechts drehen – Höherer Druck (+).
- Schalter nach links drehen – Niedrigerer Druck (-).
Der Druck kann nur eingestellt werden, wenn Sprühpistole in Betrieb ist.
1. 3. 5.
2.
4.
1
1
1
1
1
1.
3.
3
3
3.
3.
3
3
3
3
3
3
3
3
3
3
3
3
3
3.
3.
3.
3
3
3
5.
5
5
2.
4
.
.
