-40-

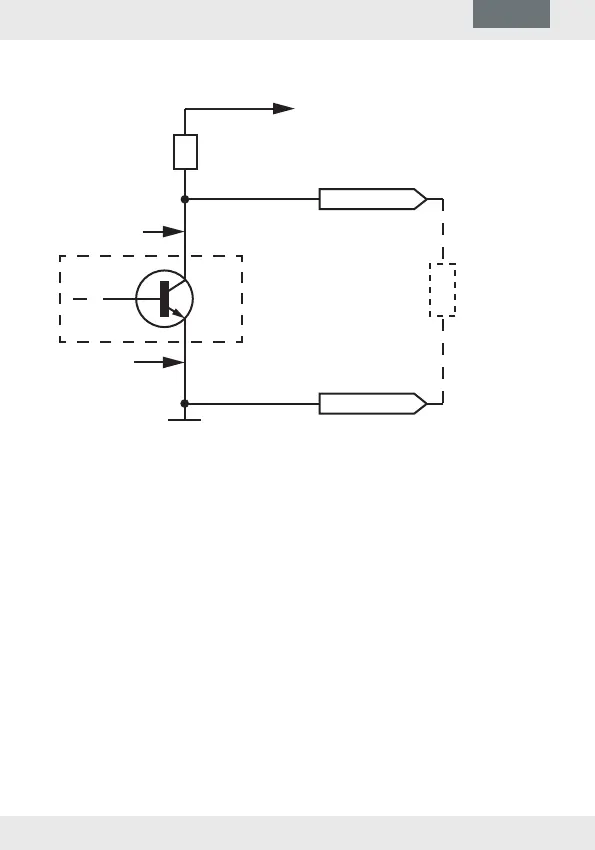

Diagrama de ação
marrom
Pulse 1 verde
Pulse 2 branca
HYDRUS
Resistência de proteção*
VCC = 24 V
pulse
ground
R
sps = 5k6
As saídas de pulso são do tipo "open collector" (coletor aberto).
No ramo do coletor encontra-se uma resistência de 0 Ohm, ou seja. não
ocorre nenhuma limitação da corrente interna do medidor, mas, em com-
pensação, deve ocorrer uma alimentação externa através de uma resis-
tência de proteção (*caso indisponível de fábrica).
O valor da resistência interna do aparelho de chaveamento deve corres-
ponder a cinco vezes a resistência de proteção.
