-42-
Made in Germany 2017
LNE-14586
QUALITY
CERTIFIED
M17
0102
Type 171A
Q3: 4 m³/h, DN 20
868, OMS
R250, ∆p: 0,40 bar
MAP 16
class 2
T50, IP68
3021234
m³
m³/h
8 DME70 1234 5678
.de
14
13
11
10
18
2
4
5
6
1
15
16
17
3
12

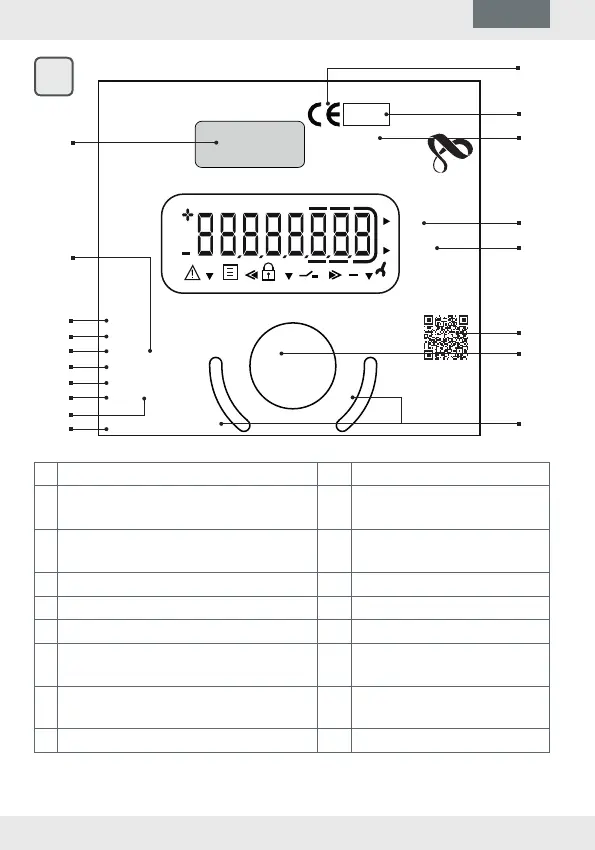

IV
7
8
9
1 Marca de conformidade 10 Classe de proteção
2 Ano da declaração de conformi-
dade
11 Temperatura máx.
3 Número do certicado de exame
de tipo
12 Classe de meteorologia
4 Volume de água 13 Nível de pressão
5 Taxa de vazão 14 Dinâmica
6 Número de série 15 Interface
7 Botão óptico 16 Taxa de vazão nominal,
diâmetro nominal
8 Ajuda de posicionamento para
sonda óptica
17 Perda de pressão em bar
9 Número de peça 18 Lacre de garantia
Na frente do medidor está localizado um botão óptico (vide g. IV, pos. 7).
Este botão é utilizado para alternar entre as diversas telas.
