IZAR PULSE i | 5
2 PRECAUTIONS DE POSE
2.1 IDENTIFICATION
S’assurer que IZAR PULSE i est compatible avec le compteur sur lequel il est monté: (Marquage « Ti » ou
« Ha + Ti »). IZAR PULSE i gère les retours d’eau et ne nécessite donc pas la pose d’un clapet anti-retour.

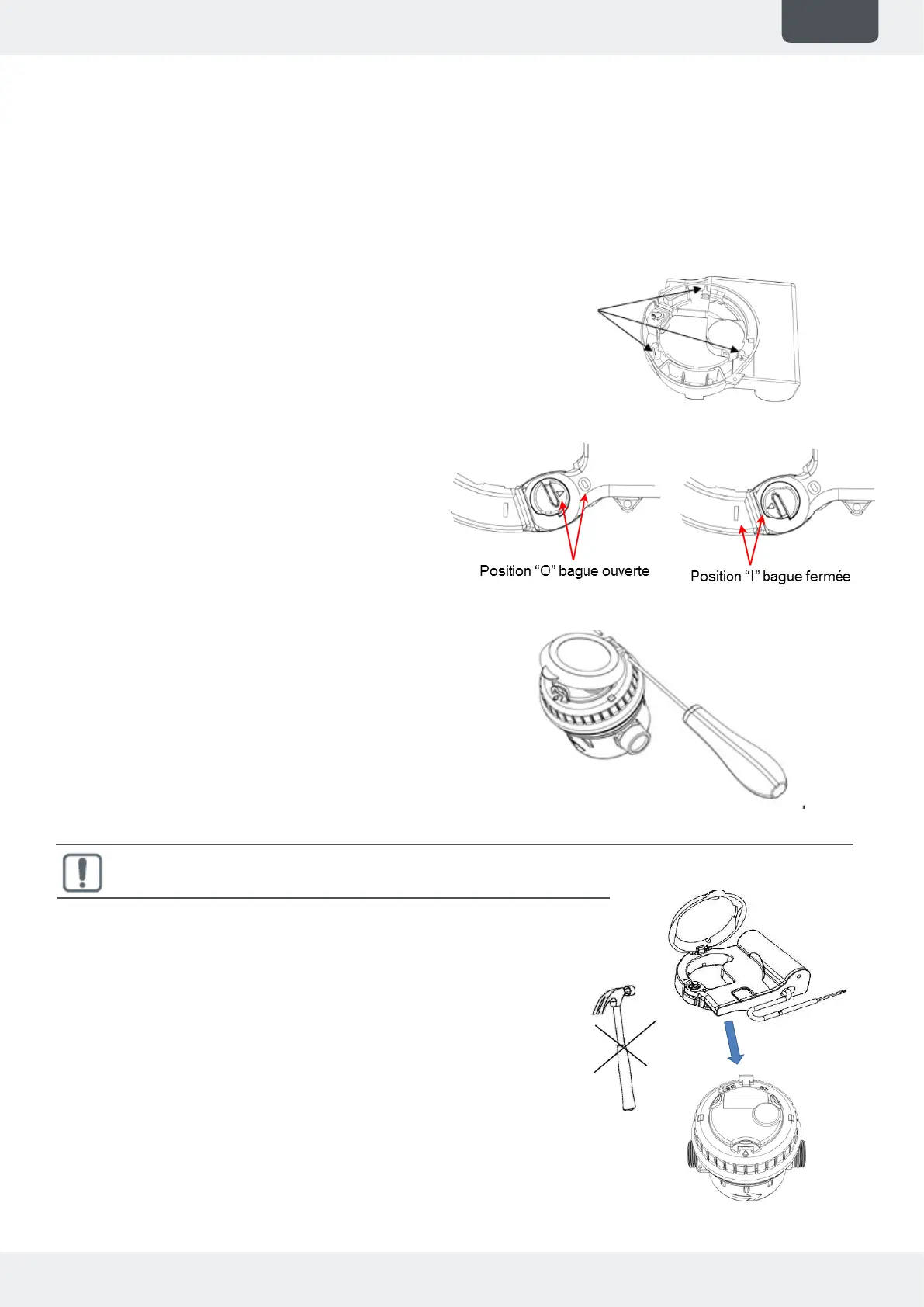

2.2 DISPOSITIF DE MAINTIEN
• An d’assurer le maintien du module sur les
compteurs de la gamme modulaire inductive
Diehl Metering, IZAR PULSE i est équipé de
3 « crochets » de maintien (g.3).
• Une vis permet d’augmenter ou diminuer le
serrage de la bague sur le compteur (g.4).
Ce dispositif renforce le maintien et permet,
le cas échéant, d’enlever la bague sans risque
de détérioration des crochets.
• Mettre en place l’étiquette de plombage
(livrée avec le module radio) sur la vis de
serrage.
2.3 MISE EN PLACE
• En cas de présence du couvercle sur le
compteur, déposer celui-ci en chassant l’axe
de charnière (g.5). Si le couvercle ne pos-
sède pas de charnière métallique, le démon-
ter à la main.
• Nettoyer soigneusement la face supérieure
du totalisateur an d’enlever toute trace de
salissure.
g.5
Ne pas utiliser de solvants ou des produits abrasifs qui abîmeraient la coque plastique.
Si nécessaire, utiliser un chiffon ou une éponge mouillée.
g.4
g.3
Crochets
• Positionner IZAR PULSE i en alignant les
charnières l’une sur l’autre (g.6)
• Encliqueter en pressant la bague sur le
module uniquement avec les mains. Ne pas
utiliser de maillet ou de marteau. Il s’agit
d’un produit électronique, à manipuler avec
précaution.
g.6
