3
Voyants LED
Alimentation : Le voyant d'alimentation s'allume lorsque le commutateur est
connecté à une source d'alimentation.
Voyant Link/Act : Lorsque le voyant Link/Act clignote, cela indique une liaison
réseau via le port correspondant. Lorsque ce voyant clignote, cela indique que le
commutateur envoie ou reçoit des données via le port correspondant.

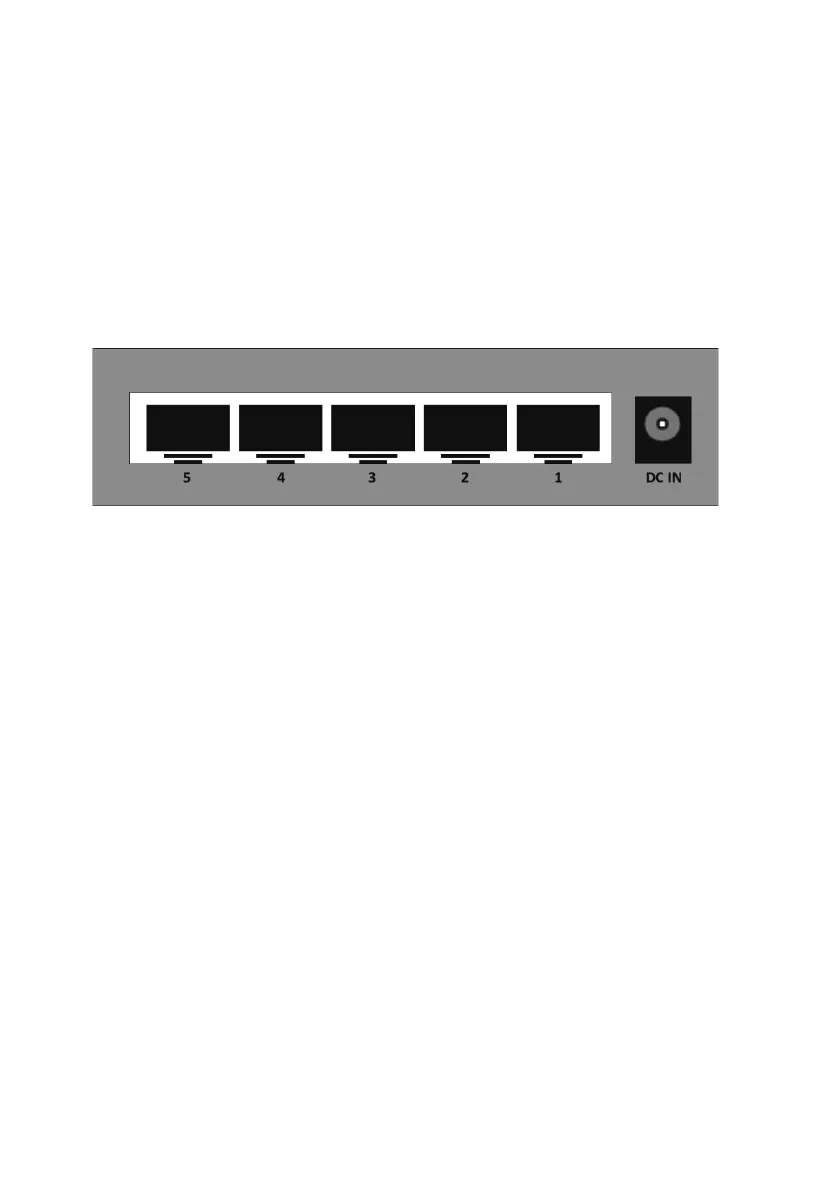

Panneau arrière
Le panneau arrière comporte un connecteur d'alimentation CC et des ports réseau.
Branchez le connecteur de l'adaptateur secteur (5 V, 1 A) à ce port.
3. Installation du matériel
Ce chapitre fournit des informations sur le déballage et l'installation du
commutateur Ethernet.
Déballage
Ouvrir le carton d'expédition et déballer soigneusement son contenu. Veuillez
consulter la liste d'emballage située dans le manuel de l'utilisateur pour vous assurer
que tous les éléments sont présents et en bon état. Si un article est manquant ou
endommagé, veuillez contacter le revendeur local pour le remplacer.
• 1 x commutateur
• 1 x adaptateur secteur
• 1 x guide d'installation rapide
Raccordement de l'alimentation électrique
Utilisez le câble d'alimentation CA pour raccorder l'adaptateur secteur, puis
branchez le connecteur de l'adaptateur secteur à la prise DC IN située à l'arrière du
commutateur (la prise de courant CA doit être mise à la terre).
