Dimplex CDFI-BX1000 - Page 38

8 www.dimplex.com
Instalación
!
NOTA: Utilice un cable de alimentación
de por lo menos 14 AWG con dos
conductores de cobre aislados (blanco y
negro) y un cable desnudo a tierra.
E F G H I
CDFI-
BX1000
4.8
pulgadas
(12.2 cm)
15.5
pulgadas
(39.3 cm)
16.2
pulgadas
(41.2 cm)
45.2
pulgadas
(115.2 cm)
32.3
pulgadas
(82 cm)
A B C D
CDFI-
BX1000
44.9
pulgadas
(114 cm)
31.75
pulgadas
(80.5 cm)
14.7
pulgadas
(37.3 cm)
9.5
pulgadas
(24 cm)

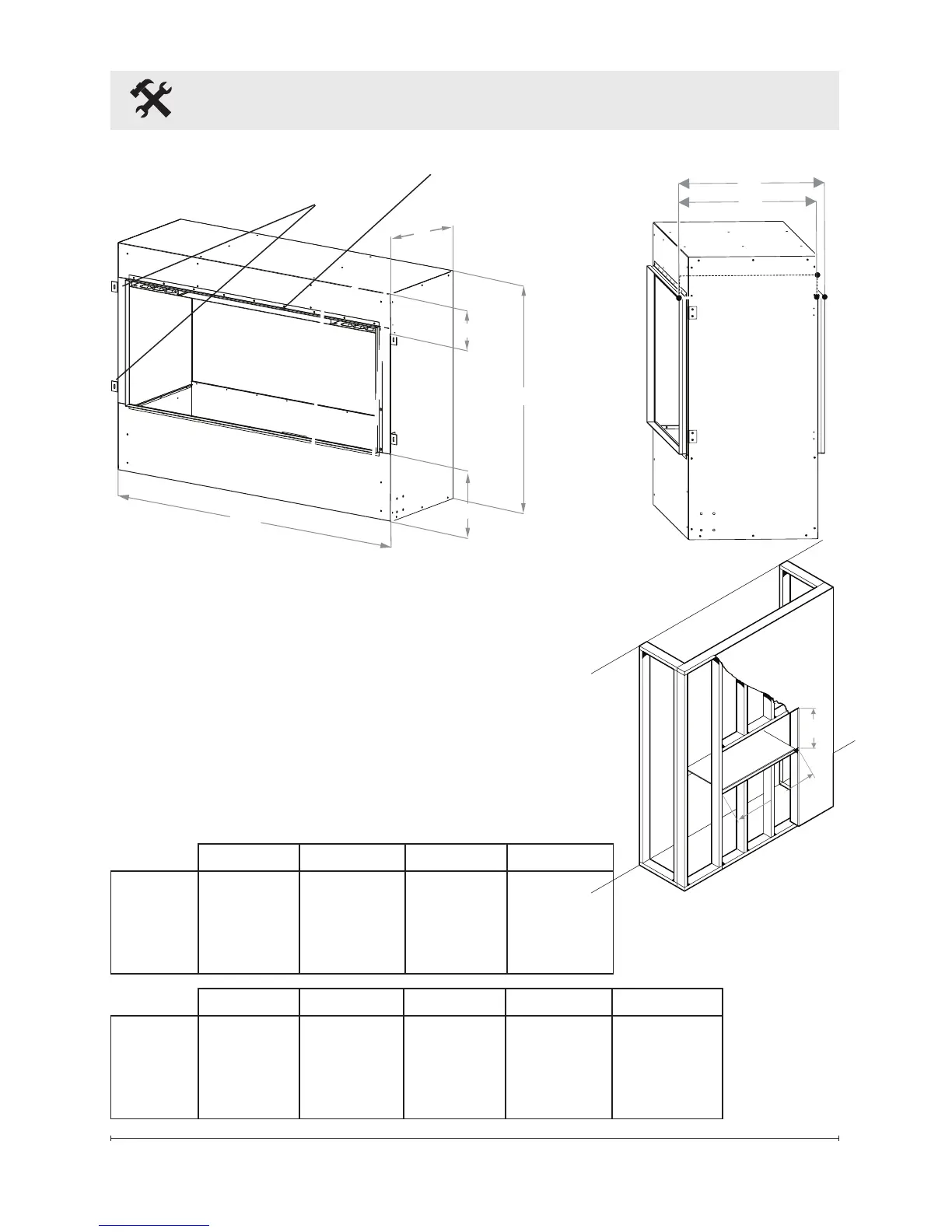

Figura 1
C
E
B
D
A
G
F
H
I
Bridas de
montaje
Salida del
calentador
