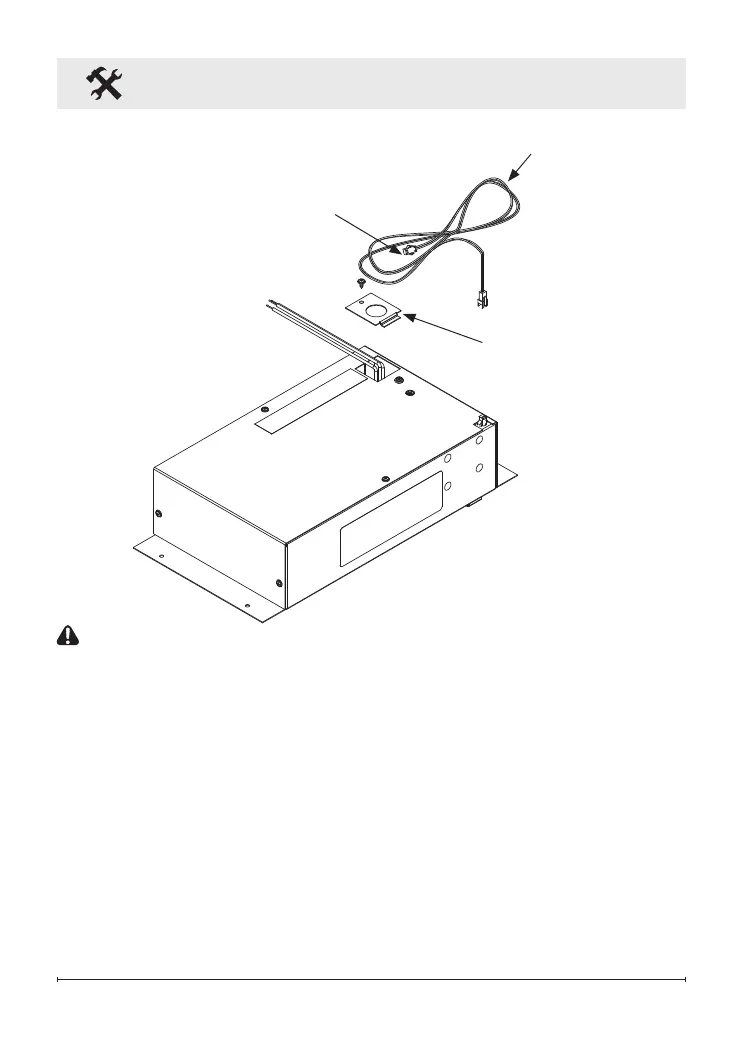

Installation de chauffage
Se branche dans la cassette
Opti-myst CDFI1000-PRO ou
CDFI500-PRO; se reporter
au guide de l’utilisateur de la
cassette.
Fil de commande
de l’appareil
de chauffage.
Utilisé lorsque
commandé par la
cassette Opti-myst
CDFI1000-PRO
ou CDFI500-PRO.
Plaque des
câbles
Figure 4
MISE EN GARDE : Un câble
doté d’une gaine non métallique à
2 conducteurs avec l de mise à la
terre (3 ls en tout) est nécessaire
pour alimenter l’appareil. Utiliser
le câblage approprié conforme
aux codes de l’électricité locaux
et nationaux en ce qui a trait à la
puissance nominale.
1. Au dos de l’appareil, retirer le
serre-câbles en dévissant la vis
sur le dessus (Figure 4).
2. Installer sur la plaque de câbles
un connecteur de câble de
3/8 po (10 mm) ou de 1/2 po
(13 mm), non fourni, convenant
à un trou de 7/8 po (22 mm),
passer le câble d’alimentation
dans le connecteur et xer en
place.
3. Extraire les 3 ls de l’intérieur
de l’appareil.
4. Raccorder le l noir (sous
tension) de l’appareil au l noir
de la source d’alimentation
électrique.
5. Raccorder le l blanc (neutre)
de l’appareil au l blanc de la
source d’alimentation électrique.
