Air conditioning for vehicles
1
2
4
5
5
5
165 mm
100 mm

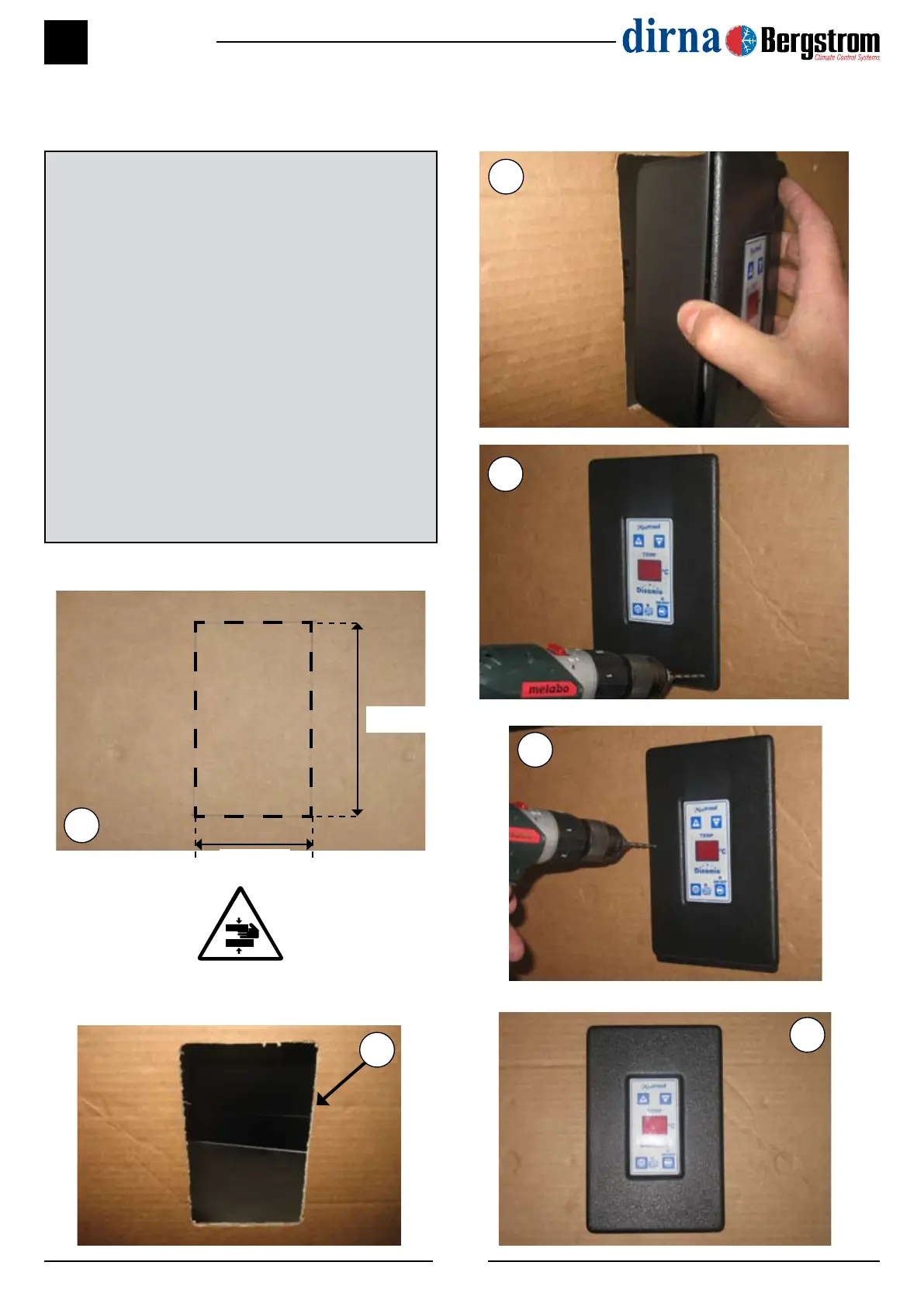

MONTAGE DES BEDIENFELDS
1- Für das Bedienfeld einen geeigneten,
zugänglichen Ort in der Kabine suchen.
2- Gemäß den angegebenen Maßen markieren
und ausschneiden.
3- Verlängerungskabel an die des Bedienfelds
anschließen (siehe elektrischer Schaltplan
und Anschlussschema).
4- Kabel und Bedienfeld durch die
ausgeschnittene Stelle am Armaturenbrett
des Fahrzeugs stecken.
5- Für die Befestigung des Bedienfeld (4)
Bohrlöcher Ø 3 an geeigneter Stelle
bohren. Mit (4) Blechschrauben 4,2 x 16
befestigen.
