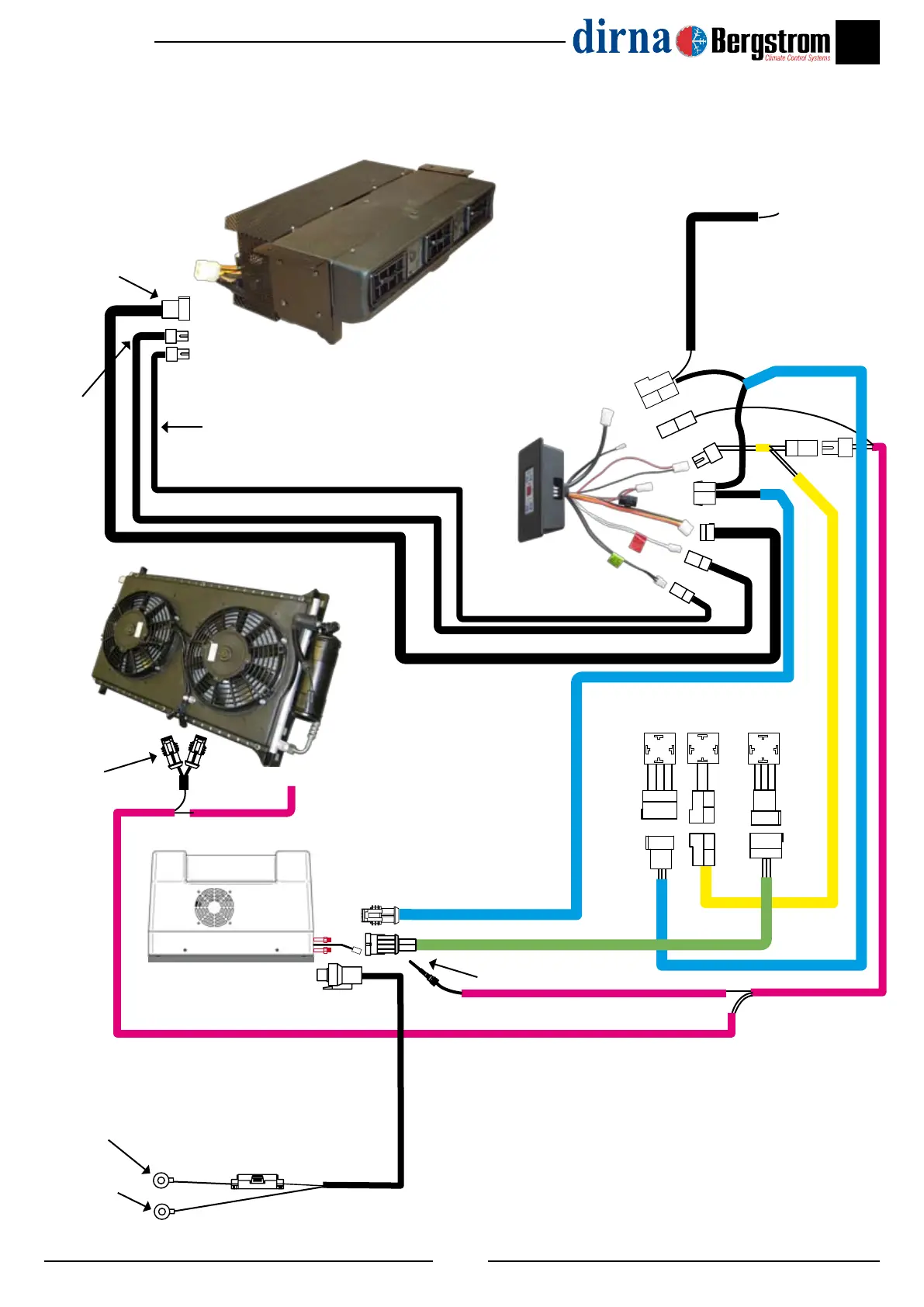

KABELSCHEMA

Druckhalters anschließen.
Anschluss +
verschlossen
VERDAMPFER
Mit grünem Kleber (Rückführung) an
Sonde anschließen
Mit rotem
Kleber
(Frostschutz)
an Sonde
anschließen.
An Gebläseklem-
men anschließen
Anschluss an
(+) Batterie
Anschluss an
(-) Batterie

MOTORVERDICHTER
KONDENSATOR
BEDIENFELD
rele
rele
rele
RELAIS
