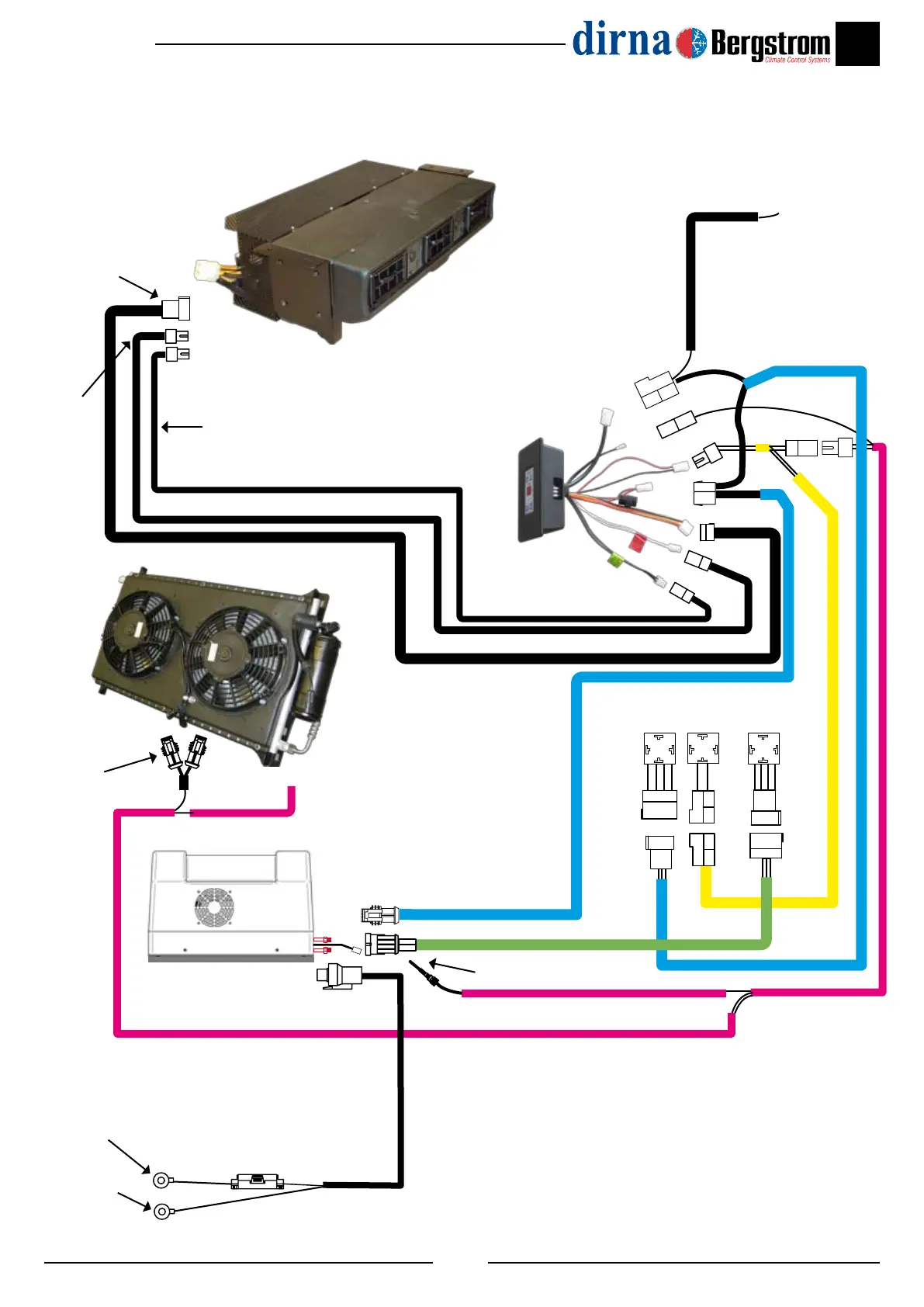

ESQUEMA DE CONEXIÓN CABLEADOS

del presurizador
Toma +

CONJUNTO EVAPORADOR
Conectar a sonda con adhesivo verde
(recirculación)
conectar
con sonda
con adhesivo

(antihielo)
Conectar a
clemas de
electros
Toma a (+)
batería
Toma a (-)
batería

CONJUNTO MOTOCOMPRESOR
CONJUNTO CONDENSADOR
CONJUNTO
MANDOS
rele
rele
rele
CONJUNTO RELÉ
