Dirt Devil Upright vacuum cleaner - General Maintenance

GENERAL MAINTENANCE
• Check to see if dirt container is full; empty if
needed.
• Plug cleaner in and check to see if there is any
suction at end of hose. If there is suction at
end of hose, move on to Diagram 4. If there is
no suction at the end of hose, follow these
steps:

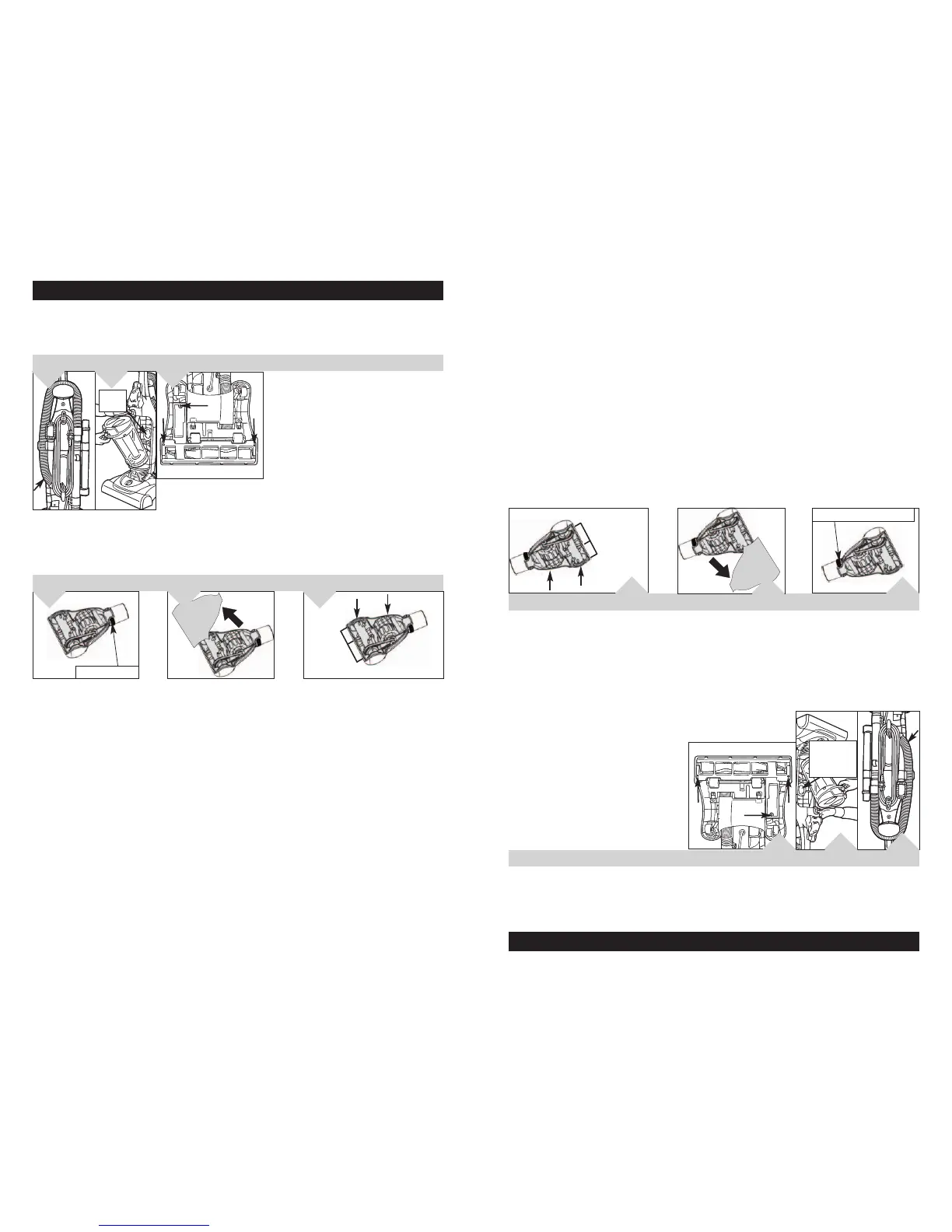

1. Unwrap hose from caddy. Remove
obstruction. Check lower hose curve and
remove obstruction (Diagram 1).
2. Remove dirt container (Pg. 9) and check dirt
container inlet located on cleaner (Diagram 2).
3. Remove nozzle guard (see Diagram 3) by
removing the three (3) screws. Remove
obstructions (Refer to Pages 10 & 11 for belt
and brushroll removal and replacement).
WARNING: TO REDUCE THE RISK OF INJURY FROM MOVING PARTS - UNPLUG BEFORE SERVICING.
3.
Pivot lower housing and
remove clog.
5.
1.
2.
DEBRIS
REMOVAL/HOSE
Rotate locking ring 180˚ and
turn Power Brush Tool over.
4.
LOCKING RING
DEBRIS REMOVAL/
NOZZLE GUARD
6.
DEBRIS REMOVAL/POWER BRUSH TOOL
TABS
To reassemble, be sure tabs are
engaged. Pivot the lower housing
closed.
12
ENTRETIEN GÉNÉRAL
• Vérifiez si le godet à poussière est plein, videz
le si nécessaire.
• Branchez l’aspirateur et vérifiez s’il se produit
une aspiration à l’extrémité du tuyau.
Si
l’aspiration se produit à l’extrémité du tuyau,
passez à Schéma 4. Si le tuyau n’aspire pas,
suivez les instructions ci-après :
1. Déroulez soigneusement le tuyau du
support. Dégagez l’obstruction. Vérifiez la
courbe du tuyau inférieur et enlevez
l’obstruction (Schéma 1).
2. Enlevez le godet à poussière (page 9) et
vérifiez l’orifice d’admission du godet à
poussière situé sur l’aspirateur (Schéma 2).
3. Enlevez le dispositif de protection du
suceur (Schéma 3) en enlevant les trois (3)
vis. Dégagez l’obstruction. (Reportez-vous à
la page 10 et 11 pour savoir z comment
enlever et remplacer la courroie et le rouleau-
brosse).
3.
Faites pivoter le boîtier inférieur
et dégager l’obstruction.
5.
1.
2.
4.
6.
LANGUETTE
1
2
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE LÉSION À CAUSE DE PIÈCES EN MOUVEMENT,
DÉBRANCHEZ L’PPAREIL AVANT DE FAIRE SON ENTRETIEN.
POUR ENLEVER LES
SALETÉS /TUY
AU
POUR ENLEVER LA SALETÉ/DISPOSITIF DE
PRO
TECTION DU SUCEUR
RETRAIT DES DÉBRIS/BROSSE POWER
ANNEAU DE VERROUILLAGE
Faites pivoter l’anneau de
verrouillage à 180° et
tournez le Brosse Power.
Pour assembler de nouveau, veillez à
engager les attaches et faites pivoter le
boîtier inférieur pour le fermer.
DIRT
INLET
ORIFICE
D’ADMISSION
DU GODET À
POUSSIÈRE
