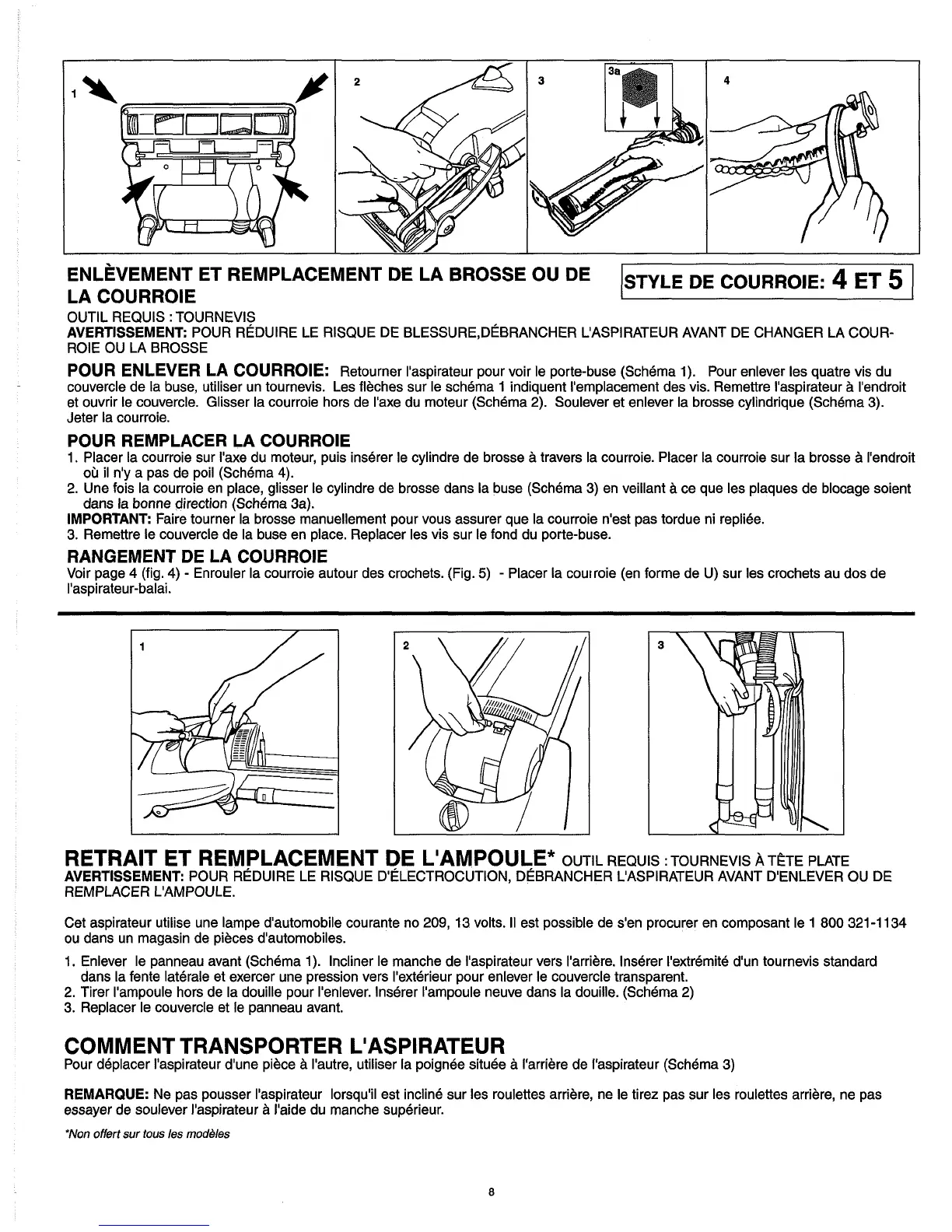

ENLEVEMENT
ET REMPLACEMENT DE LA BROSSE OU DE
lSTyLE
DE COURROIE:
4
ET
5
1
LA COURROIE
OUTlL REQUIS
:
TOURNEVIS
AVERTISSEMENT:
POUR
REDUIRE
LE RISQUE DE
BLESSURE,DEBRANCHER
L'ASPIRATEUR AVANT DE CHANGER LA COUR-
ROlE OU LA BROSSE
POUR ENLEVER LA COURROIE: Retourner I'aspirateur pour voir le porte-buse (Schema 1). Pour enlever les quatre vis du
couvercle de la buse, utiliser un tournevis. Les fleches sur le schema 1 indiquent I'emplacement des vis. Remettre I'aspirateur
a
I'endroit
et ouvrir le couvercle. Glisser la courroie hors de I'axe du moteur (Schema 2). Soulever et enlever la brosse cylindrique (Schema 3).
Jeter la courroie.
POUR REMPLACER LA COURROIE
1. Placer la courroie sur I'axe du moteur, puis inserer le cylindre de brosse
a
travers la courroie. Placer la courroie sur la brosse
a
I'endroit
OD
il n'y a pas de poi1 (Schema 4).
2. Une fois la courroie en place, glisser le cylindre de brosse dans la buse (Schema 3) en veillant
a
ce que les plaques de blocage soient
dans la bonne direction (Schema 3a).
IMPORTANT:
Faire tourner la brosse manuellement pour vous assurer que la courroie n'est pas tordue ni repliee.
3.
Remettre le couvercle de la buse en place. Replacer les vis sur le fond du porte-buse.
RANGEMENT DE LA COURROIE
Voir page 4 (fig.
4)
-
Enrouler la courroie autour des crochets. (Fig.
5)
-
Placer la coutroie (en forme de U) sur les crochets au dos de
I'aspirateur-balai.
RETRAIT ET REMPLACEMENT DE L'AMPOULE*
OUTIL
REQUIS
:
TOURNEVIS
A
T~TE
PLATE
AVERTISSEMENT:
POUR
REDUIRE
LE RISQUE D'ELECTROCUTION,
DEBRANCHER
L'ASPIRATEUR AVANT D'ENLEVER OU DE
REMPLACER L'AMPOULE.
Cet aspirateur utilise une lampe d'automobile courante no 209, 13 volts.
II
est possible de s'en procurer en composant le 1 800 321 -1 134
ou dans un magasin de pieces d'automobiles.
1. Enlever le panneau avant (Schema 1). Incliner le manche de I'aspirateur vers I'arriere. lnserer I'extremite d'un tournevis standard
dans la fente laterale et exercer une pression vers I'exterieur pour enlever le couvercle transparent.
2. Tirer I'ampoule hors de la douille pour I'enlever. lnserer I'ampoule neuve dans la douille. (Schema 2)
3. Replacer le couvercle et le panneau avant.
COMMENT TRANSPORTER L'ASPIRATEUR
Pour deplacer I'aspirateur d'une piece
a
I'autre, utiliser la poignee situee
a
I'arriere de I'aspirateur (Schema 3)
REMARQUE:
Ne pas pousser I'aspirateur lorsqu'il est incline sur les roulettes arriere, ne le tirez pas sur les roulettes arriere, ne pas
essayer de soulever I'aspirateur
a
I'aide du manche superieur.
*Non
offert sur tous Ies modhles
