DITEC 192C User Manual

5
DITEC S.P.A - IP1836 - 192C
I

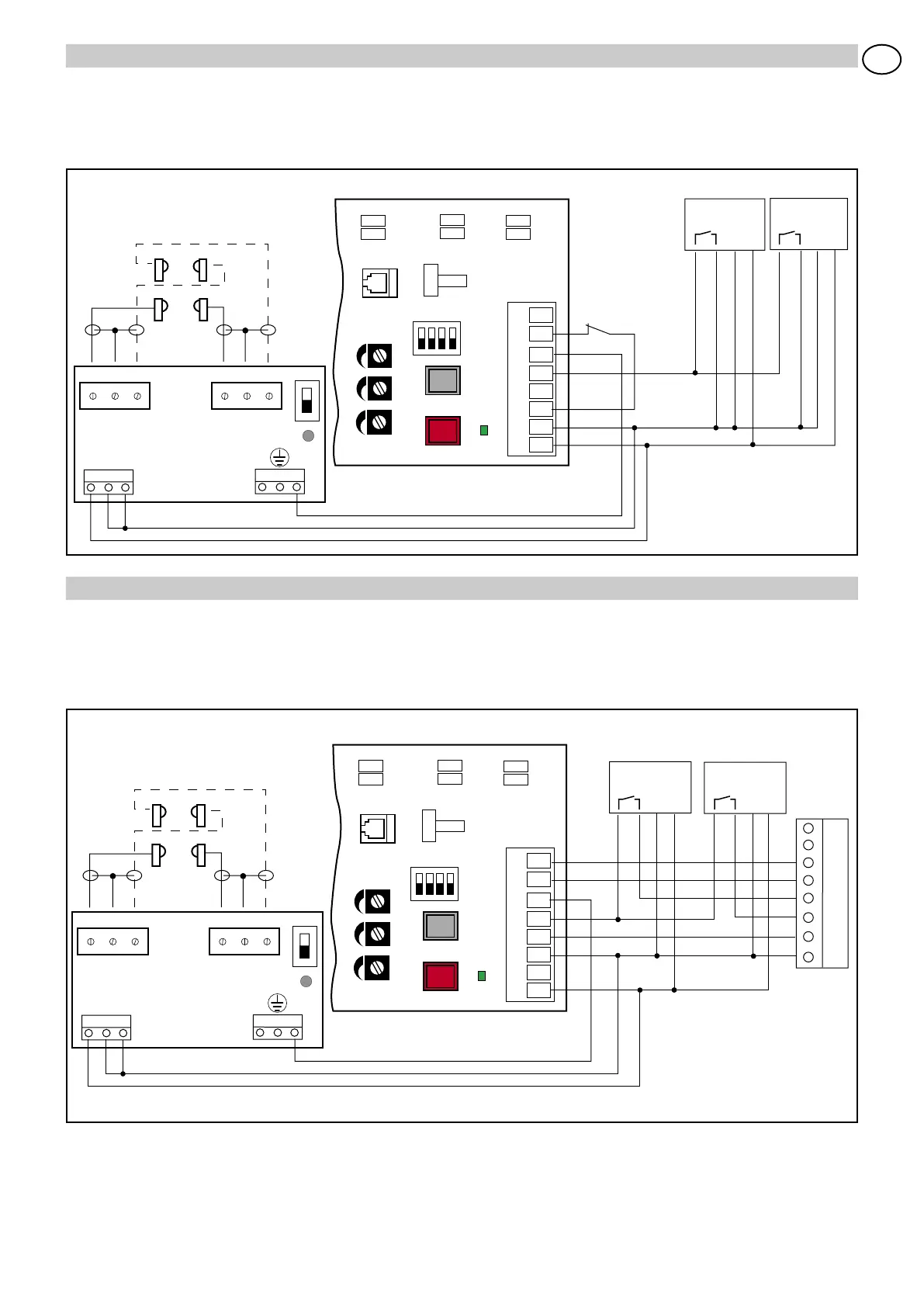

5. ESEMPIO DI APPLICAZIONE SENZA SELETTORE
L’automazione apre con i comandi 1-3 dei RADAR, chiude automaticamente con ponte 1-2. Effettua la sicurezza sul vano pas-
saggio con fotocellule Cel.
L’interruttore tra 1-9 arresta l’automazione dove si trova e nessuna funzione normale o di emergenza è più ammessa.
6. ESEMPIO DI APPLICAZIONE CON SELETTORE ComH-ComK
L’automazione apre con i comandi 1-3 dei RADAR, chiude automaticamente in base alla funzione scelta sul selettore. Effettua
la sicurezza sul vano passaggio con le fotocellule Cel.
Con selettore in posizione di STOP ogni funzionamento normale e di emergenza è escluso.
MOT
BL
OPEN
RP
DIP
R1
RESET
27
9
8
3
2
1
1
0
TC
on
off
3 41 2
POWER
ALARM
+
-
+
-
~
~
24 V
BAT
STOP
ENC
192C
1CELA
P1 SP P2 R1 SR R2
1
2
10
+ -
COM
N.O.
N.C.
Radar
A
24 V
+ -
Radar B
24 V
+ -
RX
RX
TX
TX
MOT
BL
OPEN
RP
DIP
R1
RESET
27
9
8
3
2
1
1
0
TC
on
off
3 41 2
POWER
ALARM
+
-
+
-
~
~
24 V
BAT
ENC
192C
1CELA
P1 SP P2 R1 SR R2
1
2
10
+ -
COM
N.O.
N.C.
RX
RX
TX
TX
29
28
27
9
B
A
1
2
Radar
B
24 V
+ -
Radar A
ComH-K
24 V
+ -
