DITEC S.p.A. - IP1586 - D2H

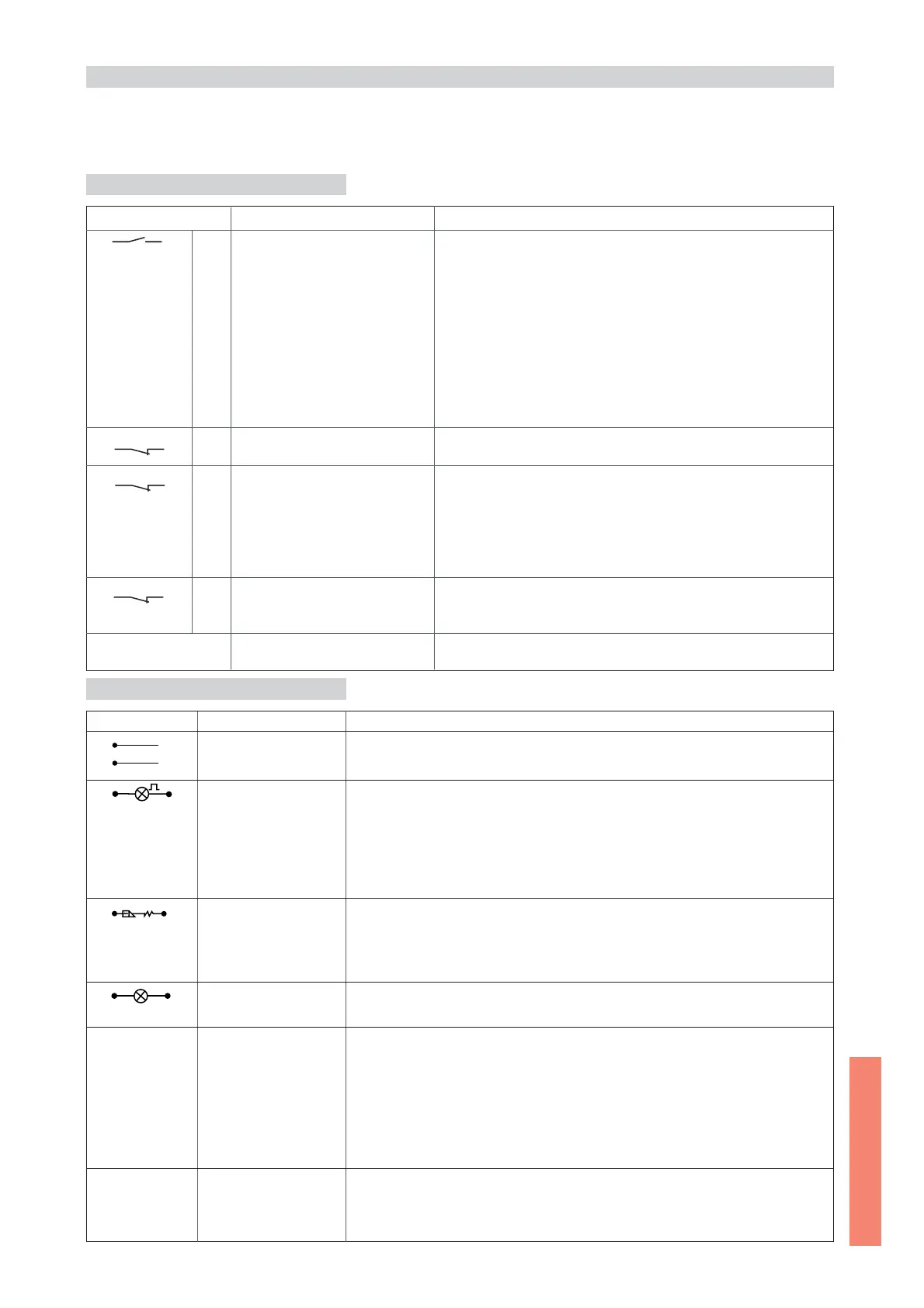

1. CONEXIONES ELECTRICAS
1.1 Mandos
15N.O. PASO A PASO Con DIP1=OFF secuencia: “abierto-paro-cerrado-abierto”.
Atención: si el cierre automático se encuentra activo, el paro
no será permanente y tendrá la duración programada por TC.
Con DIP1 = ON y cierre automático activado, contacto 1-5
= “abrir”. Con DIP1 = ON y el cierre automático desactivado,
el contacto 1-5 ejecuta con la puerta parada el movimiento
en sentido contrario al movimiento que fue ejecutado antes
de la parada. Nota: con el contacto 1-5 permanente, el
cierre automático es inhabilitado hasta la reabertura del
contacto mismo.
16N.C. SEGURIDAD DE PARADA Interrumpe y/o impide cualquier tipo de movimiento.
18N.C. SEGURIDAD DE INVERSION Invierte el movimiento (reapertura) durante el cierre. Con
la puerta parada y el puente cerrado SO, se impide cual-
quier movimiento (tanto la apertura como el cierre). Cuando
la puerta está parada y el puente SO interrumpido, sólo se
impide la maniobra de cierre.
19N.C. PARADA Cuando el contacto 1-9 está abierto, la puerta se cierra o bien
permanece cerrada. El cierre automático queda desactivado.
RADIO / OPEN PASO A PASO Misma función que el contacto 1-5.
1.2 Salidas y accessorios
1 + Alimentaciòn accesorios. Salida para la alimentaciòn de los accesorios
0- externos incluida la lampara portal abierto. Salida protegida electrónicamente.
0 14 Señalizador destellante (LAMPH). Se activa contemporáneamente a
la maniobra de apertura y de cierre. En el cierre automático, la fase de
luz intermitente comienza 3 s antes del transcurso del tiempo
predeterminado en el TC; si el TC está fijado en menos de 3 s, la fase
previa de luz intermitente se mantiene durante todo el tiempo de parada.
Salida protegida con fusible F2.
0 15 Cerradura eléctrica. Con una cerradura eléctrica de 12 V, conectar en
serie una resistencia de 8.2 Ohm/5 W. Se activa al inicio de cada uno de
los movimientos de apertura. Con DIP 3=ON se puede activar el desbloqueo.
Salida protegida con fusible F2.
1 13 Làmpara portal abierto. Activa una lámpara que se apaga solamente
si el portal está detenido.
Conexión de Cuando se trata de puertas de dos alas, hay que conectar los motores según se
los motores indica en la imagen 1. N.B.: La polaridad del motor debe ser invertida en función
del sentido de apertura de las alas de la puerta.
Cuando se trata de puertas de una sola ala, el puente OM debe ser interrumpido
y el motor conectado según se indica en las imágenes 2. N.B.: Para alargar el
cable del motor, deben emplearse una seccion de 2x1.5 mm² hasta una longitud
de 15 m. Luego, aumentar la sección de forma proporcional a la distancia.
BAT Conexión de un acumulador opcional de emergencia (BATK1, equipado
con un circuito de mando y un aparato de carga) para garantizar el
funcionamiento en caso de fallo de la red eléctrica.
ATENCION: Puentear todos los contactos N.C. si no utilizados.
Los bornes con el mismo nùmero son equivalentes.
La garantía de funcionamiento y las prestaciones declaradas se obtienen sólo mediante
el uso de accesorios y dispositivos de seguridad DITEC.
MANDO
FUNCION
DESCRIPCION
ESPAÑOL
Salida
Valor Descripciòn
24V = / 0.3 A (nominal)
0.5 A (pico)
24V = / 30 W max.
24V = / 1.2 A max.
24V = / 3 W max.
