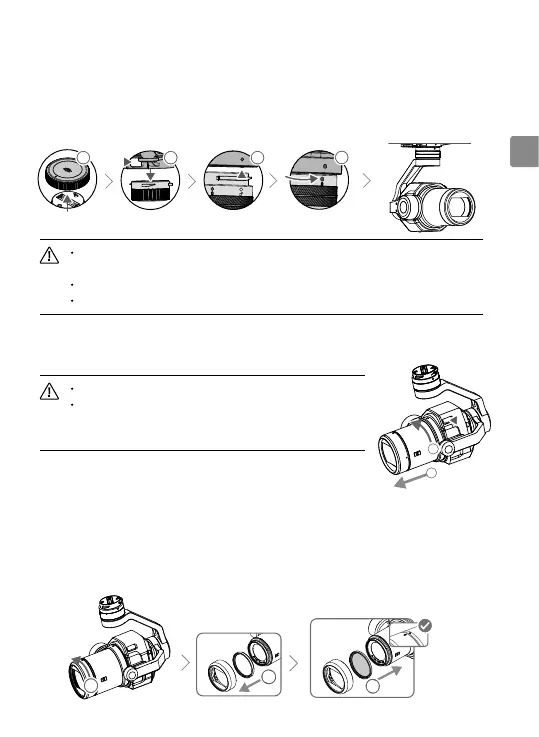

將雲台相機安裝至航拍機
以下以安裝至 Inspire 2 航拍機為例。
1. 取下 Zenmuse X7 上方的雲台保護蓋。
2. 按住 Inspire 2 上方的雲台相機解鎖按鈕，取下保護蓋。
3. 將雲台相機上的白點與 Inspire 2 接頭紅點對齊，並嵌入安裝位置。
4. 將雲台相機的接頭旋轉至鎖定位置 ( 對齊紅點 )，以固定雲台。
如無法安裝雲台，請檢查插頭是否遭意外轉動，如因意外轉動導致不齊平，請手動將其
調至齊平後再裝入雲台。
如需取下雲台相機，請先按住 Inspire 2 上方雲台相機解鎖按鈕，再旋轉取下雲台相機。
務必先關閉航拍機電源，再取下雲台相機。
鏡頭拆卸方法
若長期不使用雲台相機，可按住解鎖按鈕並逆時針轉動鏡頭，即可卸下鏡頭。
將鏡頭前後保護蓋安裝於鏡頭時，請勿拆下配重環和遮光罩。
拆卸鏡頭後，請務必將雲台相機鏡頭接環保護蓋安裝至鏡頭
接環上，將雲台保護蓋安裝至雲台接頭上，並將鏡頭前、後
保護蓋安裝於鏡頭前側與後側，以便妥善保護。
A
B
濾鏡安裝方法
DJI 提供多款濾鏡以搭配 DJI DL/DL-S 系列鏡頭使用，請按照下列步驟進行安裝：
1. 旋轉遮光罩並拆下。
2. 旋轉配重環以卸下。
3. 分別將濾鏡和遮光罩裝回鏡頭。安裝遮光罩時，請先將遮光罩上方的小紅點對準鏡頭上方的紅點，
然後旋轉扭緊 ( 大紅點對齊 )。
